PostPosted: Sun Apr 26 2020, 22:45 Post subject: Canon Long Tom US Reply with quote

Bonjour à tous,

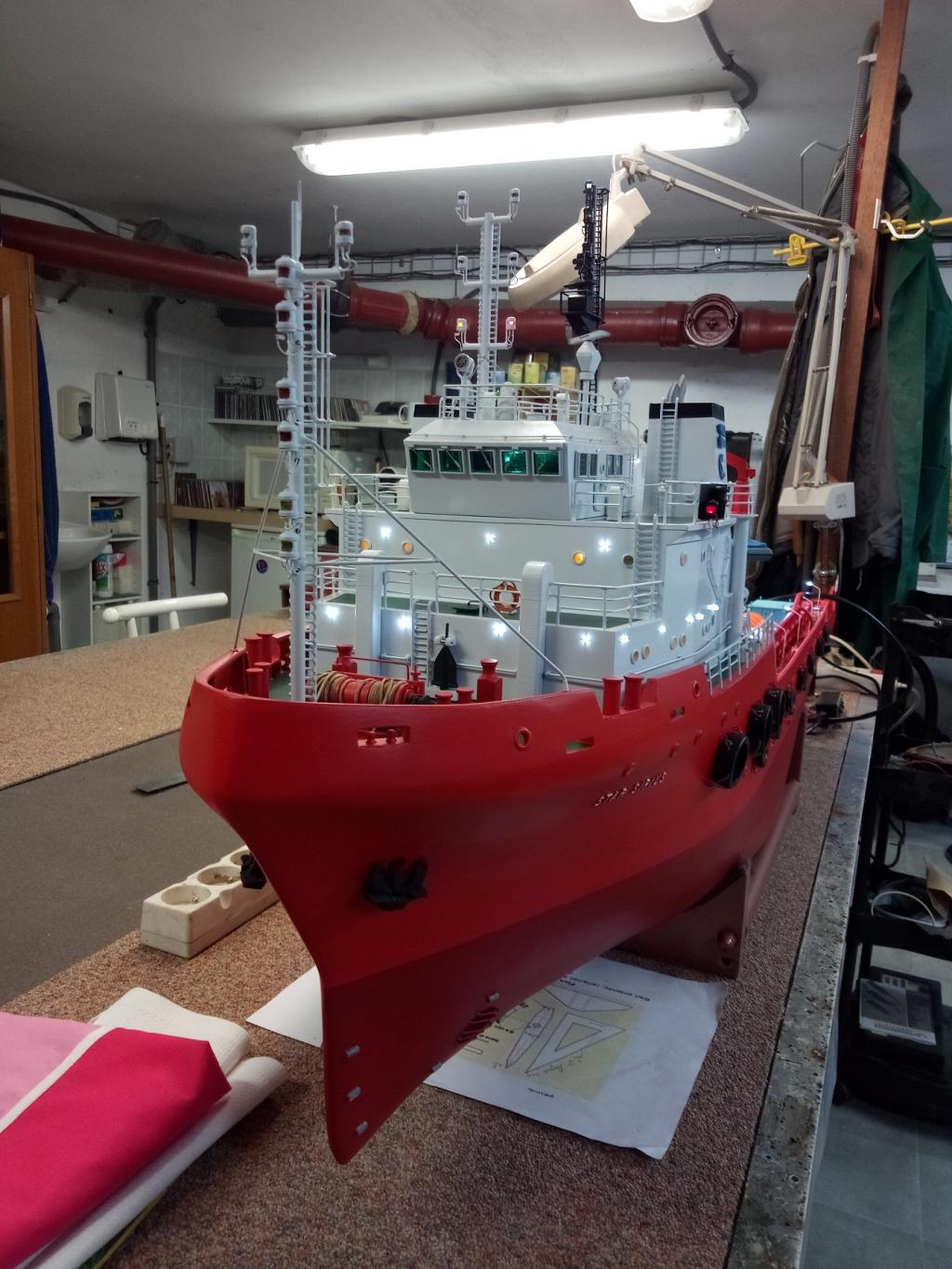

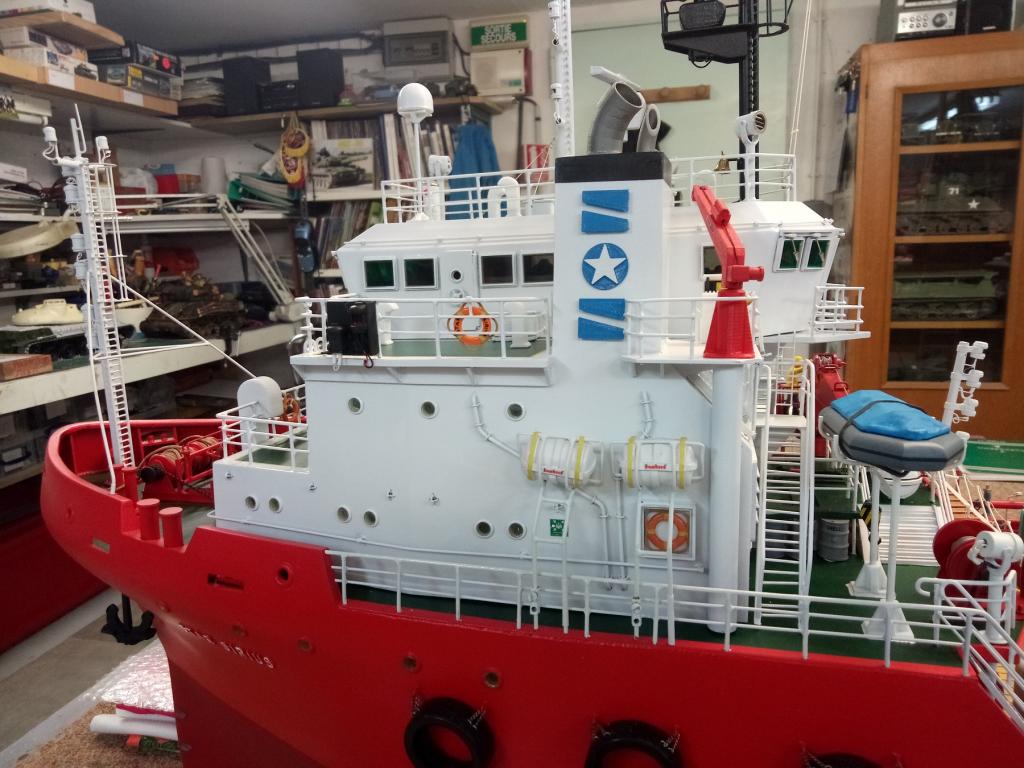

Je reviens un peu me poser sur le forum après une escapade navale, en effet, j'ai finis un projet de quasi 2 ans, sur un achat de supply sur le bon coin. J'avais décidé de restaurer une maquette et de débuter ensuite sur l'apprentissage de la 3D.

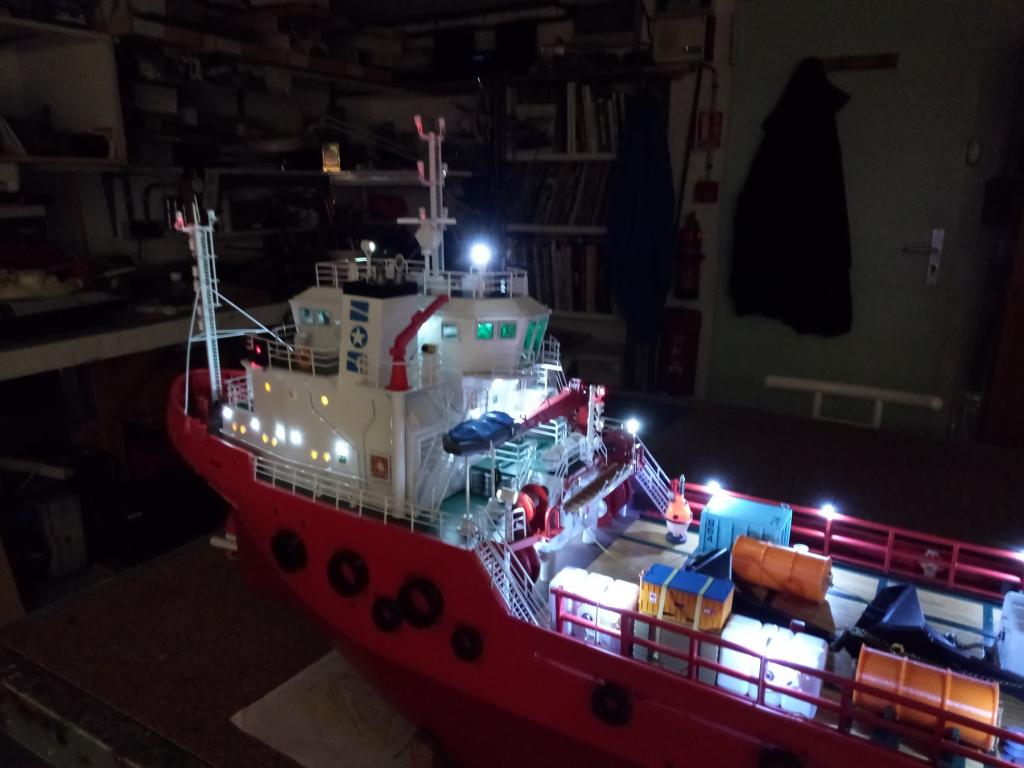

Tout d'abord voilà le délit de mon absence ou retard de maquette sur le forum : juste quelques photos, car ce n'est pas l'objet de notre forum.









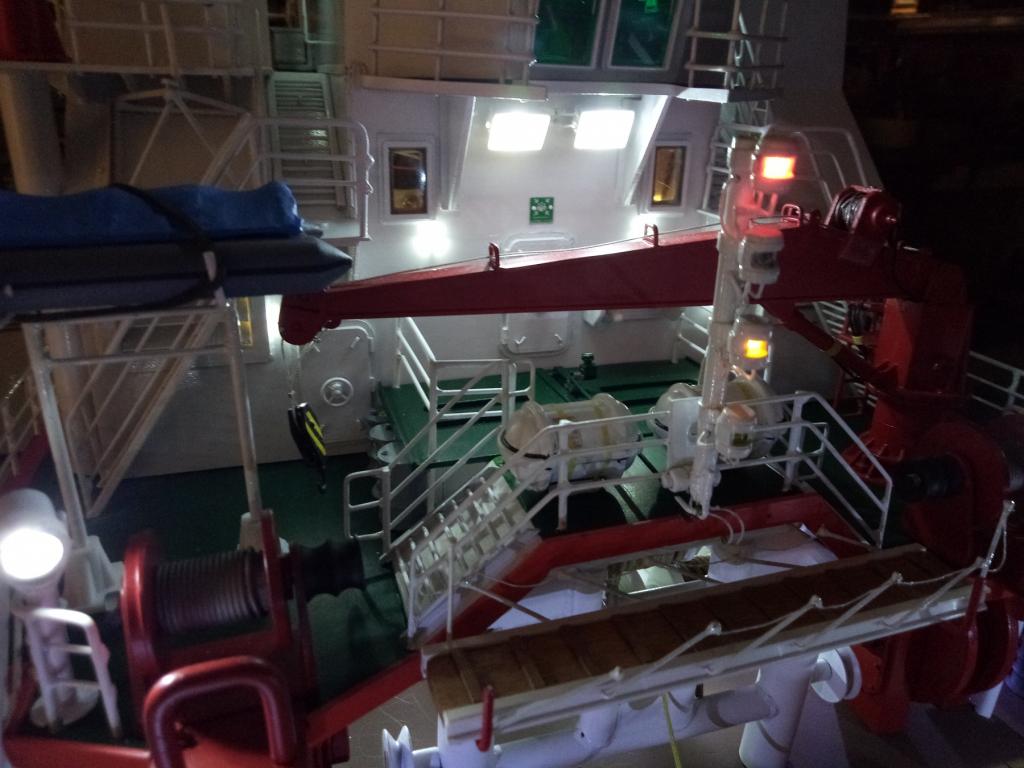

Grâce à l'impression 3D, j'ai pu faire un paquet de pièces d'accastillage, allant de tous les hublots à la grue, et divers pièces
Cette maquette mesure 1.30, complètement motorisée, allumage des feux, les ancres, fumigènes, l’intérieur de la cabine fait avec tous les "meubles" avec aussi des impressions 3D, propulseur d'étrave, pompe de cale, détection des voies d'eau, corne de brume, treuil pour le pont arrière, mât arrière rabattable, grue motorisée, bref, il fait des trucs ce supply TYPO
Back to top
Publicité






PostPosted: Sun Apr 26 2020, 22:45 Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Gayal
Modérateurs
Modérateurs

Offline

Joined: 27 Feb 2009
Posts: 4,804
Sexe: Masculin

PostPosted: Sun Apr 26 2020, 22:57 Post subject: Canon Long Tom US Reply with quote

Donc, je vous présente mon projet.
C'est un faux projet, je dirais une reprise de "fichiers" 3D, il y a quelque temps, je proposais un canon Long Tom via LCT 7008.
Moi j'ai donc acheté une copie des fichiers 3D et j'ai souhaité faire mon Long Tom, à ma sauce avec le plaisir de faire ce beau canon.

Ce canon, je l'ai vue, et certains parmi vous aussi, en Normandie, devant de le fameux musée du Mémorial d'Omaha Beach, :

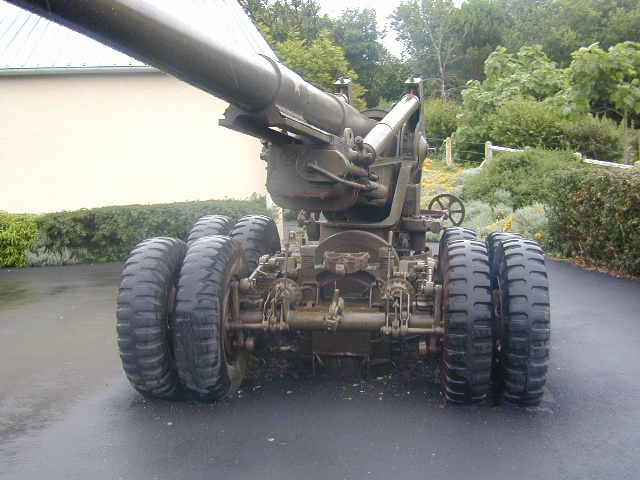

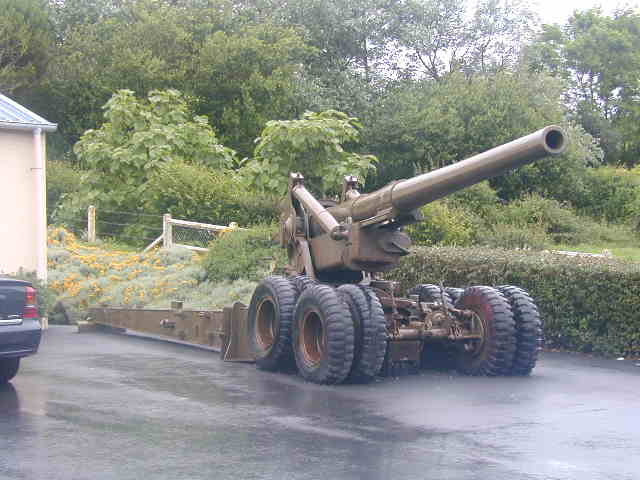

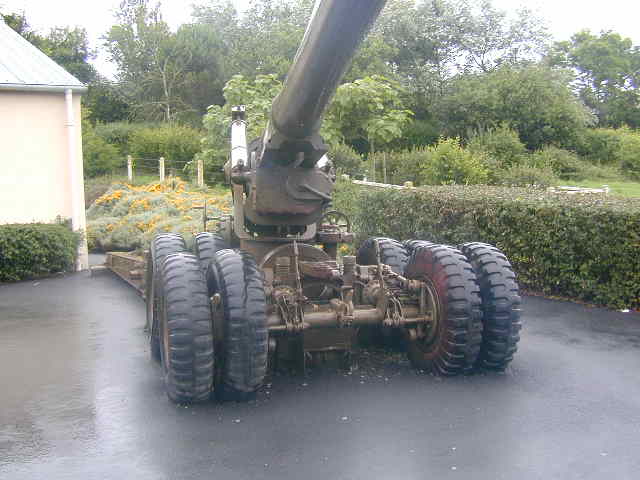

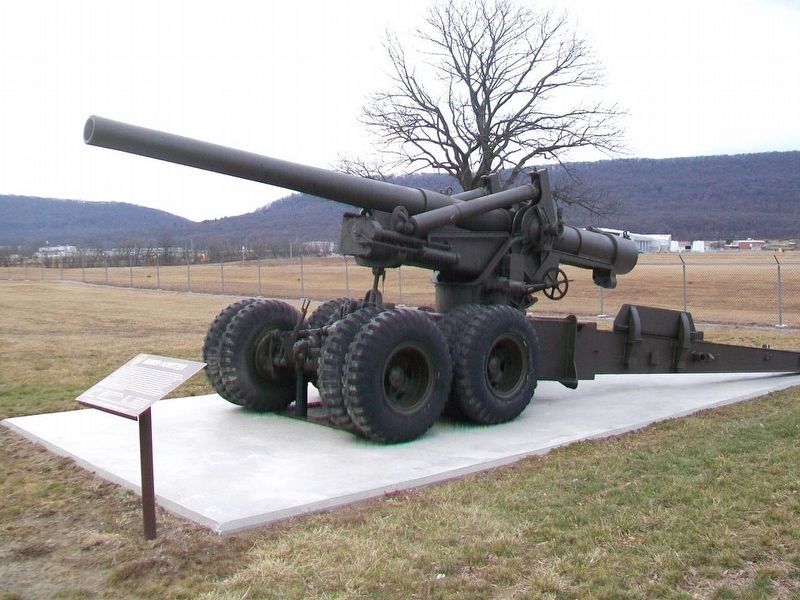

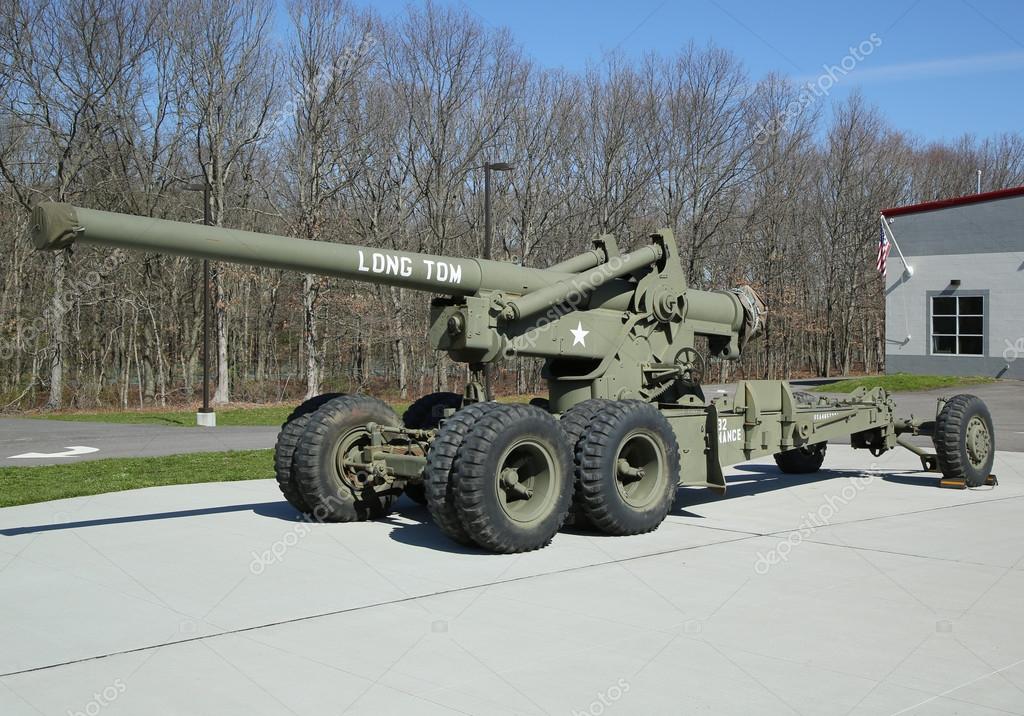

En vue générale, mais pas en Normandie :




Description du canon, pour les amateurs de chiffres :
Le canon de 155 mm Long Tom était une arme lourde, d'un calibre de 155 millimètres. Conçue dans les années 1930, pour répondre aux besoins des États-Unis dans le domaine de l'artillerie lourde, il fut utilisé comme canon de campagne lourd standard, à partir 1938, mais aussi comme batterie côtière, pour la défense des côtes américaines. Le Long Tom a remplacé le canon de 155mm GPF. L'arme pouvait tirer un obus de 45,36 kg (100 lb) et avait une portée maximale de 22,014 km (13,7 miles).
Le Long Tom fut principalement utilisé pendant la Seconde Guerre mondiale et pendant la Guerre de Corée. Il fut utilisé pour la première fois lors de la campagne d'Afrique du Nord, le 24 décembre 1942. Il a finalement équipé 49 bataillons, dont 40 sur le théâtre d'opération européen et 7 dans le Pacifique. Le premier camion tracteur était à l'origine le Mack Trucks 6x6, un camion de 7 ½ tonne. À partir de 1942 il est remplacé par le M5 Tractor, puis en 1943 par le M4 High-Speed Tractor (en).
Back to top
Gayal
Modérateurs
Modérateurs

Offline

Joined: 27 Feb 2009
Posts: 4,804
Sexe: Masculin

PostPosted: Sun Apr 26 2020, 23:01 Post subject: Canon Long Tom US Reply with quote

Pour faire ce projet, j'ai besoin, en particulier de 2 choses :

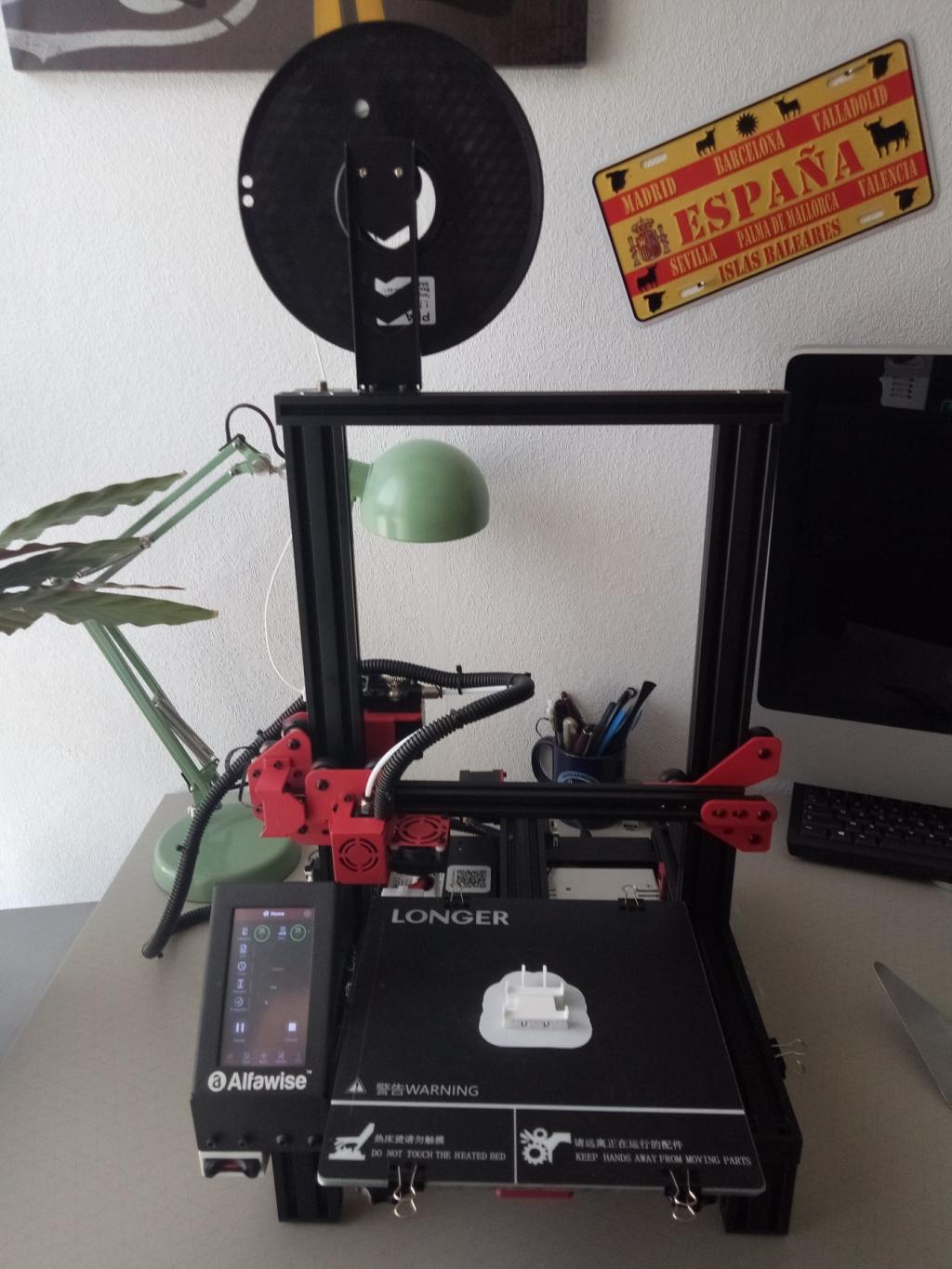

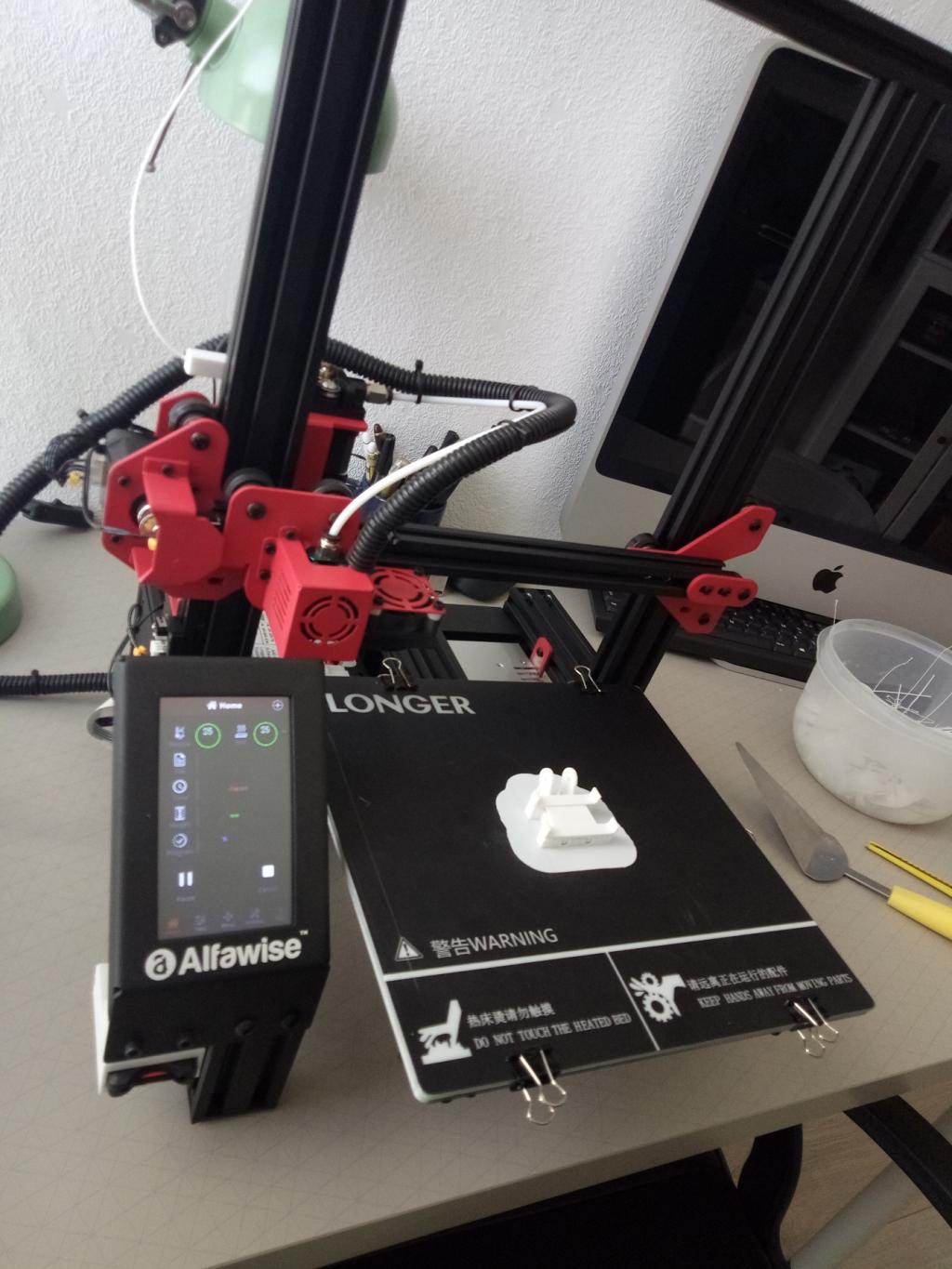

1 mon imprimante 3D :

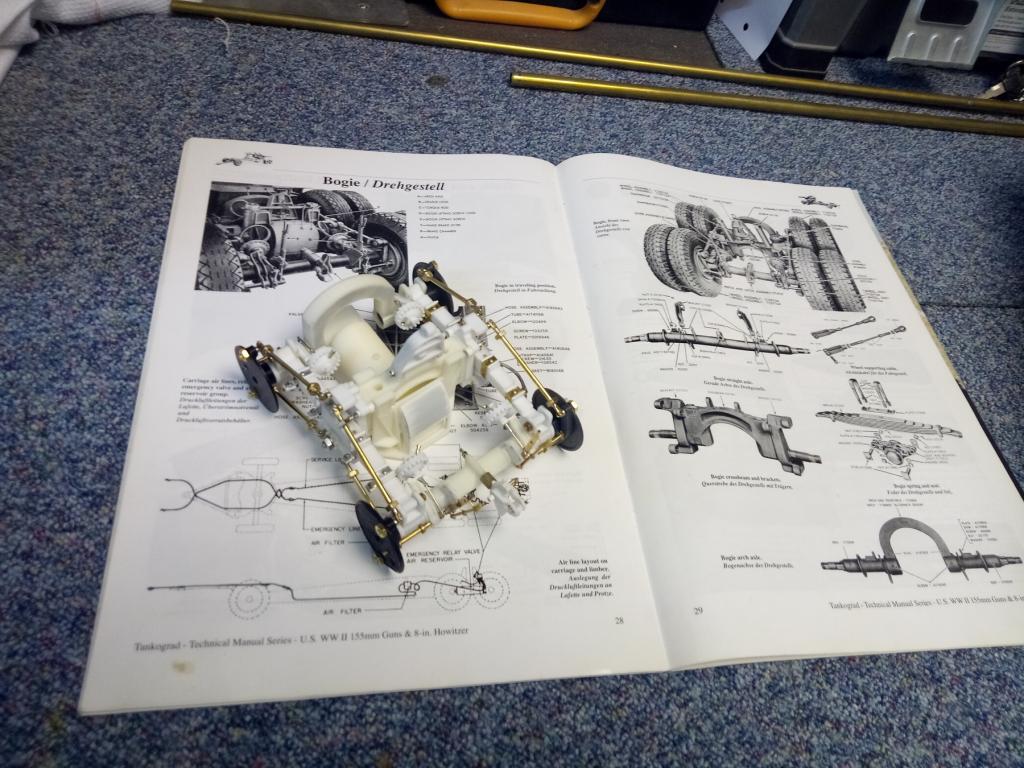

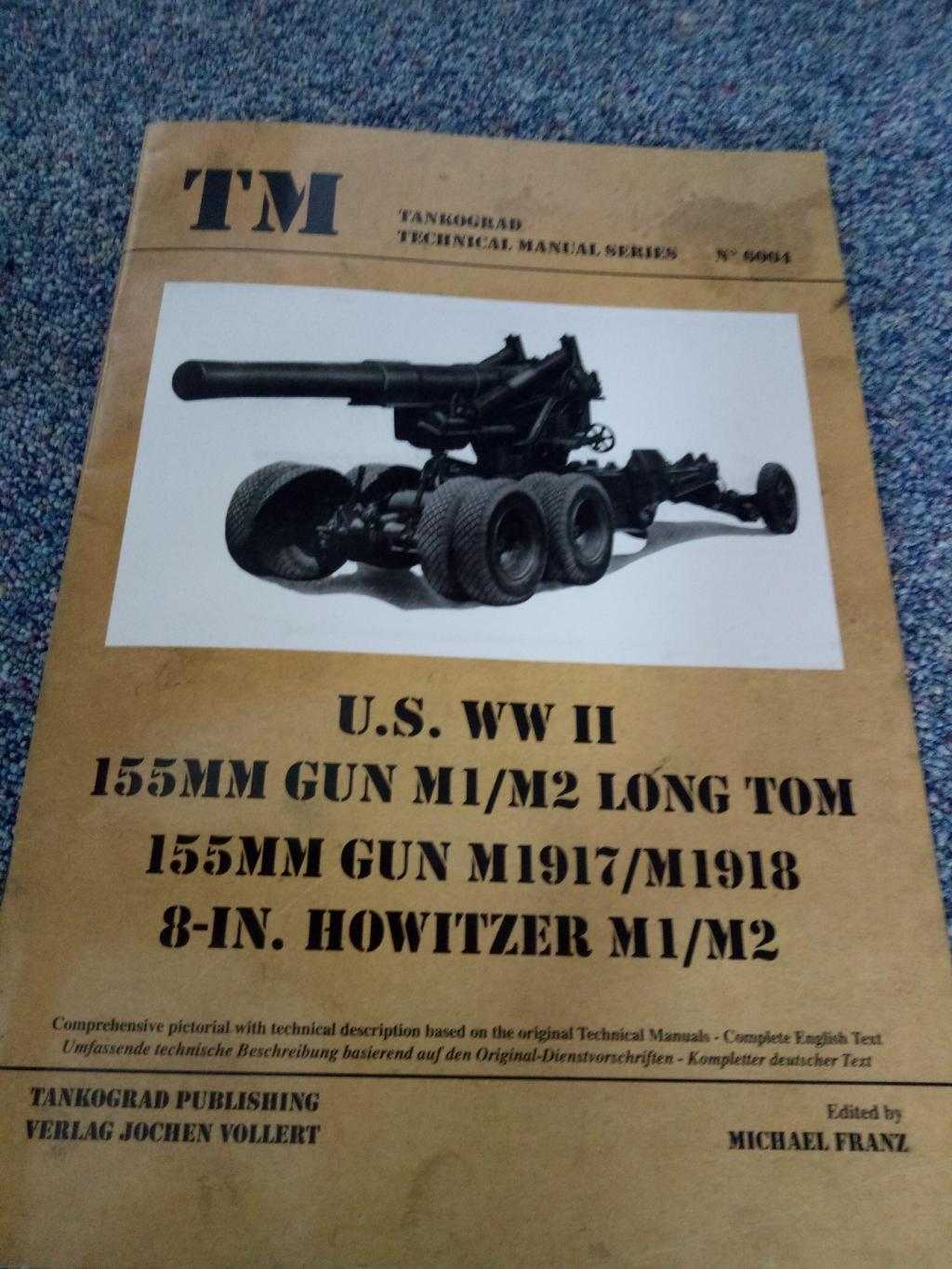

Et aussi de documents précis, et la bible :
Back to top
Gayal
Modérateurs
Modérateurs

Offline

Joined: 27 Feb 2009
Posts: 4,804
Sexe: Masculin

PostPosted: Sun Apr 26 2020, 23:21 Post subject: Canon Long Tom US Reply with quote

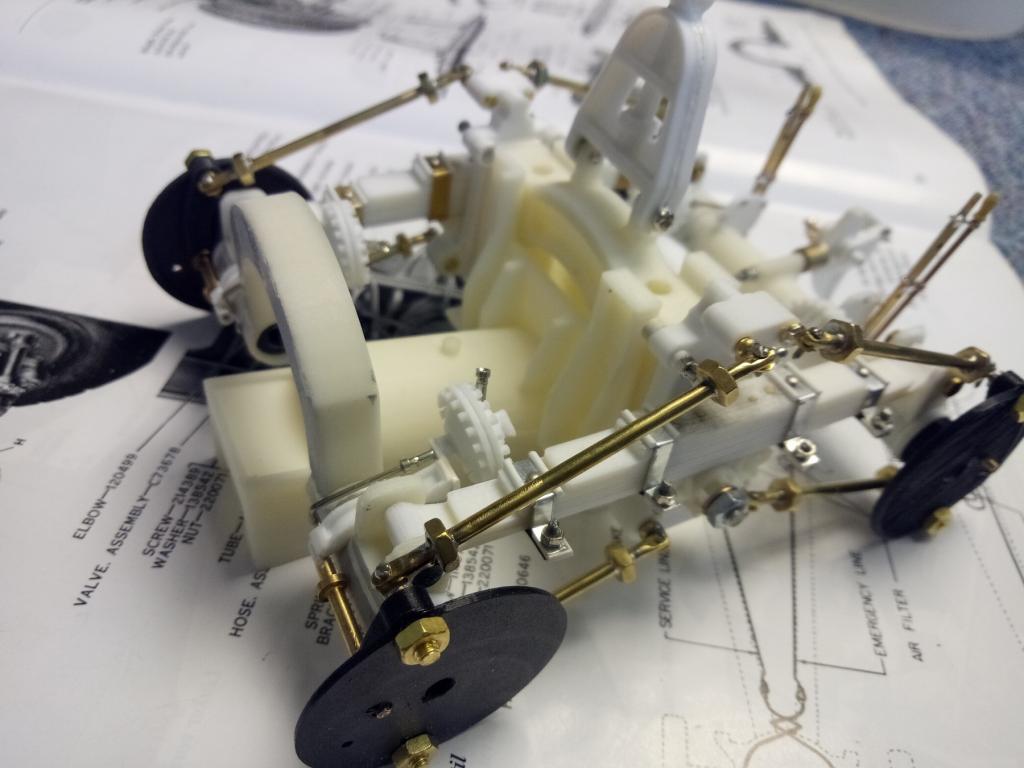

Et nous voilà, on commence, dans le jeu du montage, ça change, c'est pas une boite, c'est pas un vieux modèle à retaper, c'est pas un "made in china" à refaire, non, c'est juste le produit d'une imprimante 3D et de fichiers formidables, dont les auteurs ont fait le gros du boulot, cela je le reconnais volontiers, faut un travail sur un PC préalable, et c'est des heures derrière un clavier et des impressions tests pour voir la faisabilité ou pas de ses pièces.
Moi, je me contente des impressions, de régler mes paramètres d'impression pour obtenir la pièce la plus fine possible, et ensuite de rajouter du détails.

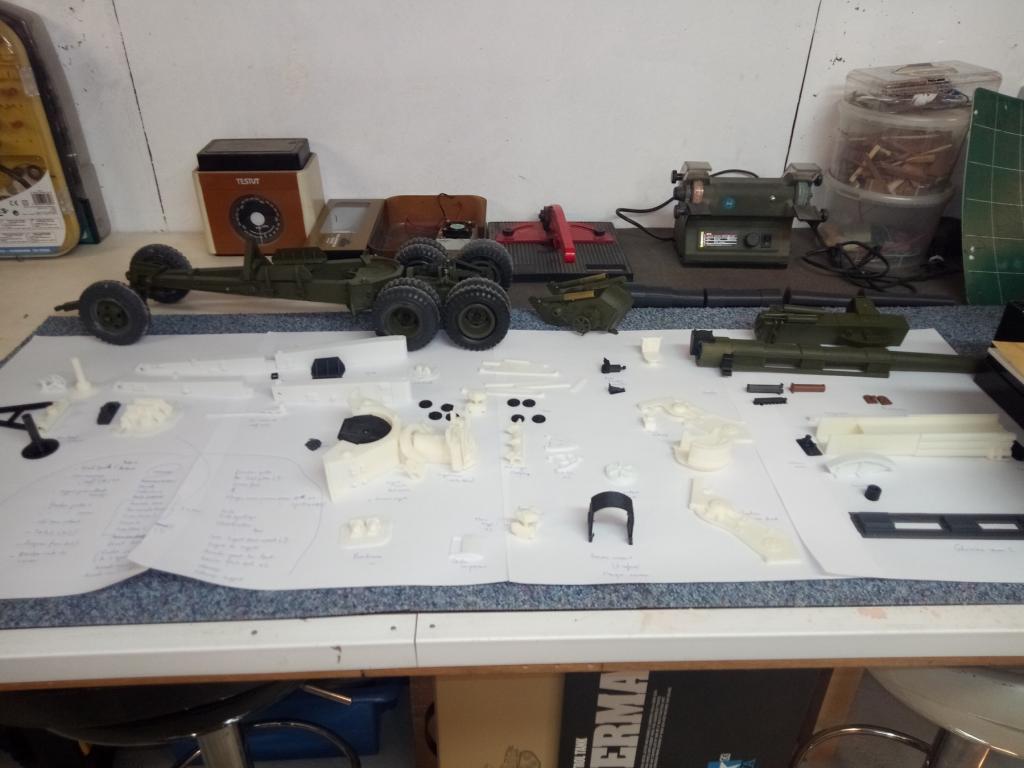

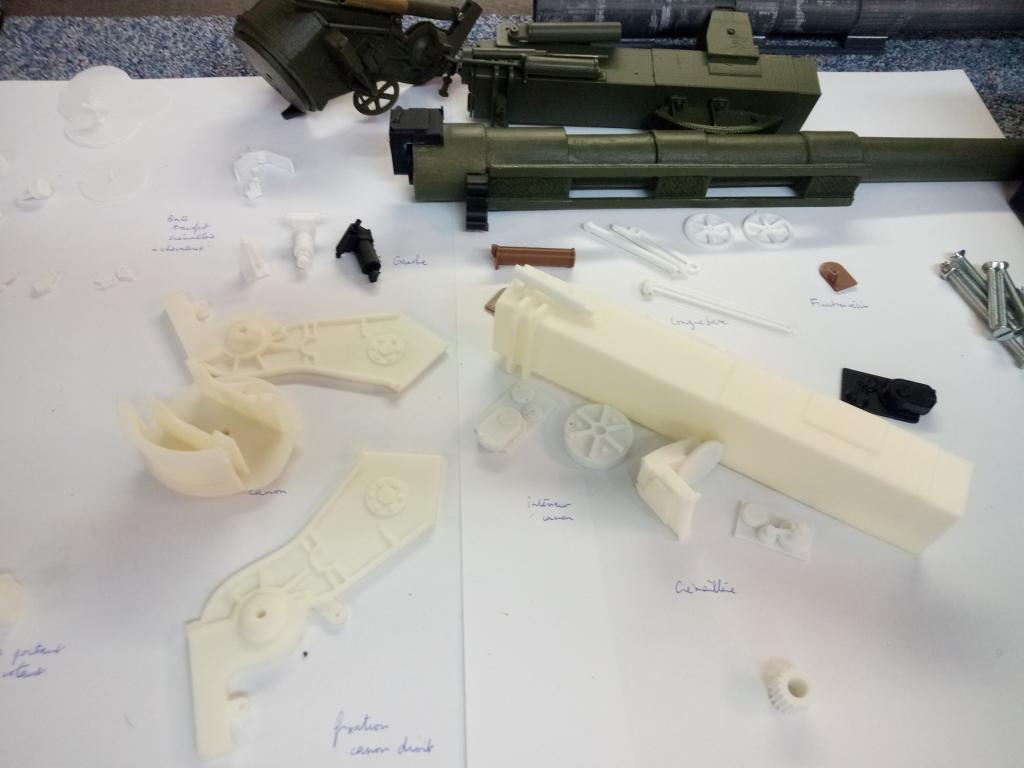

Voila le chantier, grosso modo :

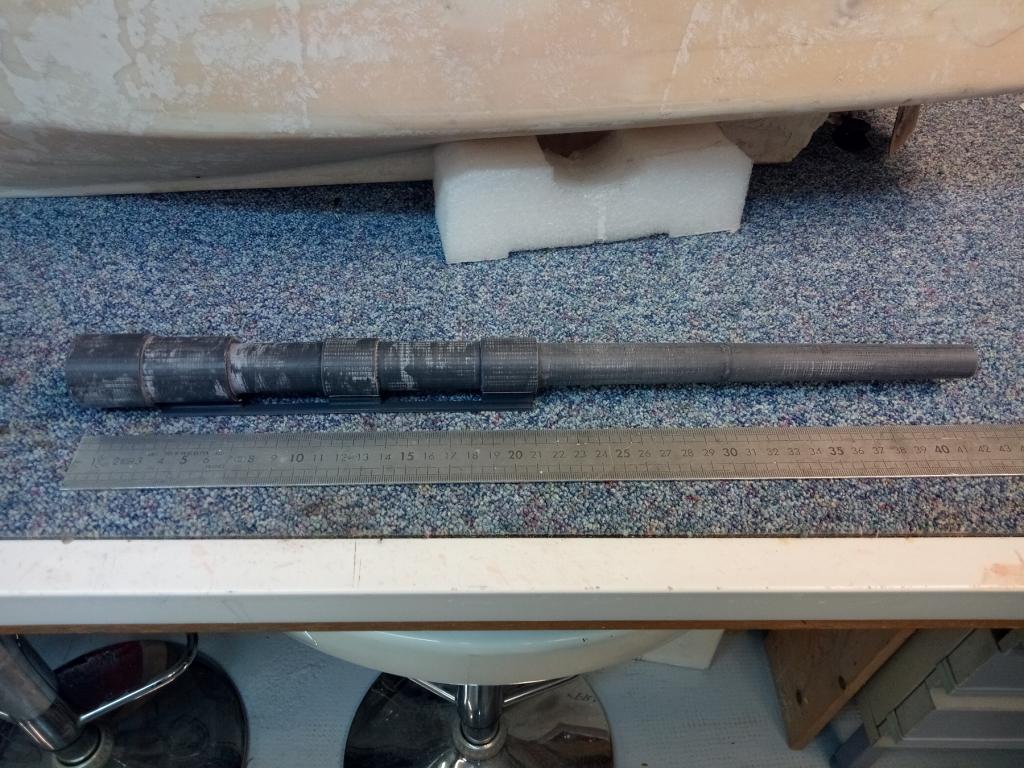

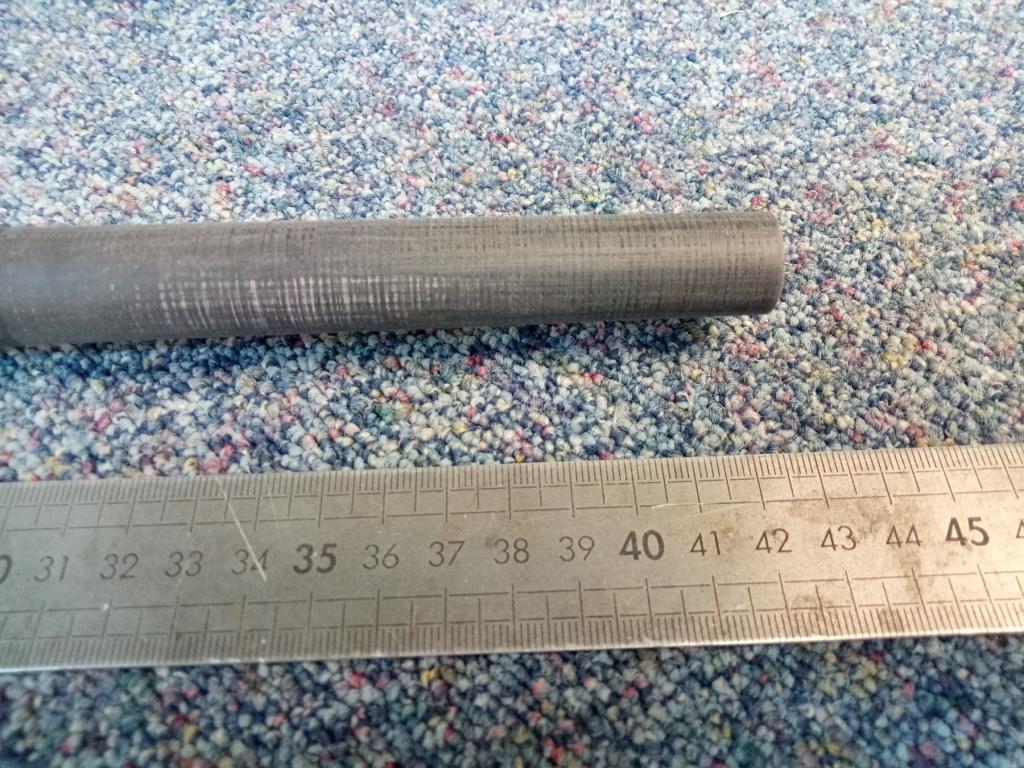

Un canon de 42 cm de long, c'est dire la taille en réalité, un monstre dans sa catégorie


Et là, je commence par le châssis, c'est long, sur la pièce que je vous présente, il y a pas moins de 247 pièces!!!














Voilà, c'est le début, n'hésitez pas à Liker si vous aimez et vous abonner sur ma chaîne, à merde, on est pas sur Youtube TYPO TYPO
Back to top
MIC
LES VETERANS .
LES VETERANS .

Offline

Joined: 27 Apr 2012
Posts: 2,144
Sexe: Masculin

PostPosted: Mon Apr 27 2020, 00:44 Post subject: Canon Long Tom US Reply with quote

Ça y est, j'ai mis un pouce TYPO TYPO Voilà un montage qui a du prendre du temps !!! Le résultat est extra, vivement la suite fr
_____________________________________________________
Si vis pacem, para bellum.
Back to top
yan33
Modérateurs
Modérateurs

Offline

Joined: 28 Aug 2011
Posts: 8,971
Sexe: Masculin

PostPosted: Mon Apr 27 2020, 08:23 Post subject: Canon Long Tom US Reply with quote

et voilà le bebert 2.0 bon ponçage mon ami TYPO TYPO TYPO TYPO
_____________________________________________________
fier d’être sur RCP
Back to top
Visit poster’s website
MIC
LES VETERANS .
LES VETERANS .

Offline

Joined: 27 Apr 2012
Posts: 2,144
Sexe: Masculin

PostPosted: Mon Apr 27 2020, 08:50 Post subject: Canon Long Tom US Reply with quote

Yannou est un obsédé du ponçage 😂😂😂
_____________________________________________________
Si vis pacem, para bellum.
Back to top
Sturm
LES VETERANS .
LES VETERANS .

Offline

Joined: 26 Jan 2010
Posts: 4,118
Sexe: Masculin

PostPosted: Mon Apr 27 2020, 14:13 Post subject: Canon Long Tom US Reply with quote

Pfiou par quoi commencer... tout d'abord, heureux de voir que tu t'es mis à la 3d, ça fait de toi un artiste très complet
La preuve en est par la qualité et la fidélité de détaillage de ces deux models. Le bateau est superbe et que dire de ce bogie de long tom... deux bijoux
_____________________________________________________
Rendez-vous à villers-Bocage.
Back to top
PANZER 77
LES BAROUDEURS.
LES BAROUDEURS.

Offline

Joined: 21 Mar 2012
Posts: 787
Sexe: Masculin

PostPosted: Mon Apr 27 2020, 21:07 Post subject: Canon Long Tom US Reply with quote

Bertrand, que dire , encore un artiste sur ce forum qui fait des merveilles. je ne suis pas bateau, mais je dois reconnaitre que le tien est superbe, et comme d'hab, un tas de détails.
concernant ton canon US, il prend la même direction.
j'essaie de m’améliorer, mais dès que j'avance d'un pas, toi et d'autres que je ne citerais pas en faites deux ddcs
mais au moins, on apprend et je vous remercie tous pour vos encarts et vos astuces.
encore bravo. dc
Back to top
seb92
Administrateurs.
Administrateurs.

Offline

Joined: 04 Apr 2007
Posts: 12,593
Sexe: Masculin

PostPosted: Mon Apr 27 2020, 22:44 Post subject: Canon Long Tom US Reply with quote

Du grand art Bertrand !!!!! Le Star Sirius ne pouvait pas tomber dans meilleures mains TYPO

Un grand bravo et que dire du long tom....2024 va cartonner..... ty
_____________________________________________________
Back to top
manu-military
Les Spécialistes.
Les Spécialistes.

Offline

Joined: 16 Apr 2014
Posts: 510
Sexe: Masculin

PostPosted: Tue Apr 28 2020, 07:06 Post subject: Canon Long Tom US Reply with quote

Forcement avec la 3D, celui qui la maîtrise devient le roi de ce qu'il veut et dès qu'il fait quelque chose c'est succès assuré.
_____________________________________________________


http://manu-military.e-monsite.com
http://www.youtube.com/user/cestvraiment#grid/uploads
Back to top
Visit poster’s website
yan33
Modérateurs
Modérateurs

Offline

Joined: 28 Aug 2011
Posts: 8,971
Sexe: Masculin

PostPosted: Tue Apr 28 2020, 08:28 Post subject: Canon Long Tom US Reply with quote

c'est clair par contre je ne sais toujours pas comment tu arrives a imprimer du laiton ????
_____________________________________________________
fier d’être sur RCP
Back to top
Visit poster’s website
leopardus94
Les Spécialistes.
Les Spécialistes.

Offline

Joined: 29 Jul 2007
Posts: 434
Sexe: Masculin

PostPosted: Tue Apr 28 2020, 19:25 Post subject: Canon Long Tom US Reply with quote

Rien de tel que le mélange des technologies : l'ancienne avec du laiton soudé pour la finesse du détail, et la nouvelle pour ouvrir toute les possibilités avec l'impression 3D (à condition de maîtriser un logiciel de dessin).

Beau boulot Bertrand. dc
Back to top
Gayal
Modérateurs
Modérateurs

Offline

Joined: 27 Feb 2009
Posts: 4,804
Sexe: Masculin

PostPosted: Sun May 3 2020, 15:24 Post subject: Canon Long Tom US Reply with quote

Bonjour à tous,
Merci pour vos commentaires, c'est sympa, pas pour moi TYPO , mais ça signifie que cela vous intéresse, et c'est le plus important.
Alors OUI, vous le remarquez et allez aussi le voir, on travaille maintenant avec l'impression 3D.
L'impression 3D, ça ne fait pas tout, mais cela présente un gros avantage, c'est de pouvoir améliorer sa réalisation, avec de petites pièces ou même de faire une maquette intégrale.

Ici, je pars d'une maquette "vendue" entière par ses pièces 3D, c'est aussi nouveau, avant on achetait des kits, maintenant on achète du G CODE, ça change non?

Pour ceux que cela intéresse, quelque soit son âge, il est pas trop tard pour se lancer dans cet univers.
Une imprimante 3D coûte 200 euros, c'est pas la mort, c'est le prix d'une machine qui va vous servir longtemps.

Ensuite, faut savoir dessiner, mais pour autant, pas besoin d'être un pro pour savoir dessiner ou avoir le niveau d'un pro.
Je m'explique, celui qui maîtrise le dessin, c'est bien, mais le nul comme moi, peut apprendre avec le temps et petit à petit.
Et c'est gratuit, le logiciel FreeCad que j'utilise est gratuit et le monde de Youtube présente suffisamment de vidéos pour apprendre.

Pour la qualité des impressions, et là c'est aussi intéressant, pas besoin d'une machine de fou, juste savoir utiliser le bon logiciel : le "trancheur" ou "slicer", bref celui qui va encoder votre imprimante 3D avec vos fichiers G CODE. Là encore, ce logiciel est gratuit!!!

Pour éviter le ponçage, c'est facile et simple, faut apprendre à travailler son logiciel d'encodage, pour ma part c'est Cura, et manger des heures de tuto, vous évites par la suite de devoir poncer à ne plus finir, je vous montrerez des pièces où il n'y a aucun besoin de ponçage.
Ce n'est pas la machine qui fait des impressions "pourri" c'est uniquement la mauvaise utilisation de slicer. La machine, moi, je la juge sur sa fiabilité à me faire x fois la même pièce avec la même qualité.
Une Ferrari ou une Fiat, c'est toujours une voiture, c'est le conducteur qui fait la différence, ça c'est pour l'image! TYPO
Back to top
Gayal
Modérateurs
Modérateurs

Offline

Joined: 27 Feb 2009
Posts: 4,804
Sexe: Masculin

PostPosted: Sun May 3 2020, 15:36 Post subject: Canon Long Tom US Reply with quote

Alors, maintenant on va passer à la pratique.

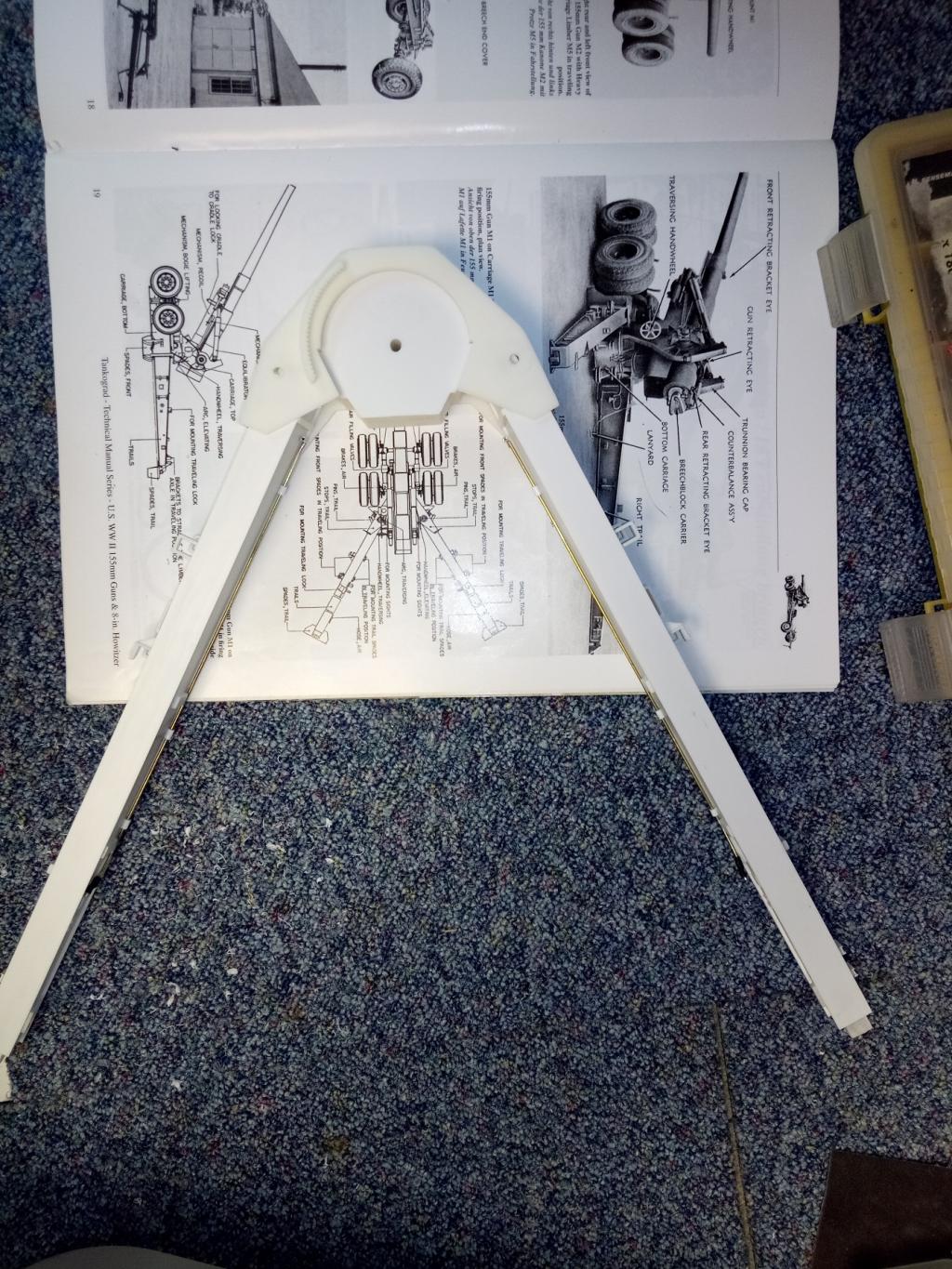

Je travaille sur le "châssis" du canon, la pièce qui porte les roues et le canon au sens propre.

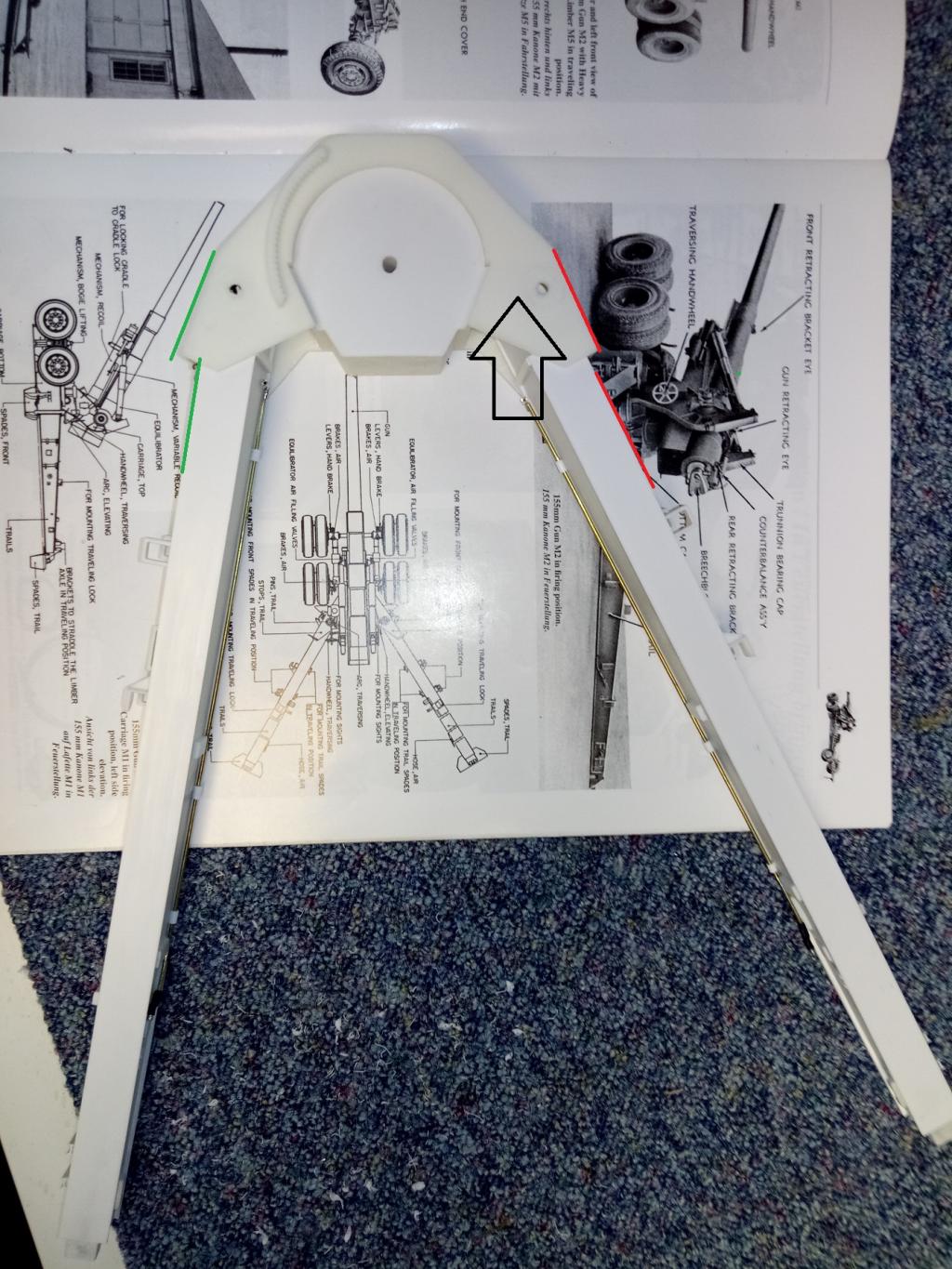

Voilà les bras :




Sur ces photos, j'ai poser les portes avec une charnière centrale (ca va être refait par la suite), et dans les bulles, ce sont les parties qui ne conviennent pas, en effet, la partie arrière des bras, et surtout je dois un plaquage au dessus et au dessous pour chacun des bras, comme sur cette photo :
Back to top
Gayal
Modérateurs
Modérateurs

Offline

Joined: 27 Feb 2009
Posts: 4,804
Sexe: Masculin

PostPosted: Sun May 3 2020, 15:44 Post subject: Canon Long Tom US Reply with quote

Ensuite, je travaille également sur la partie centrale, la fameuse partie qui porte les éléments suivants :
Le berceau et le canon
Les bras

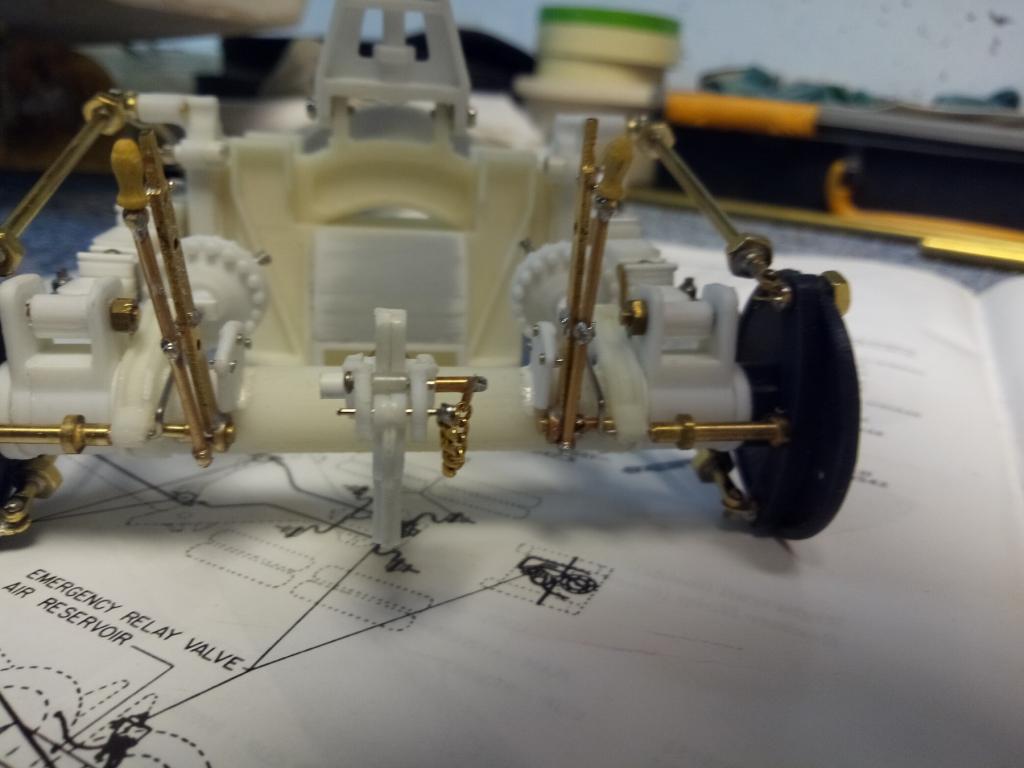

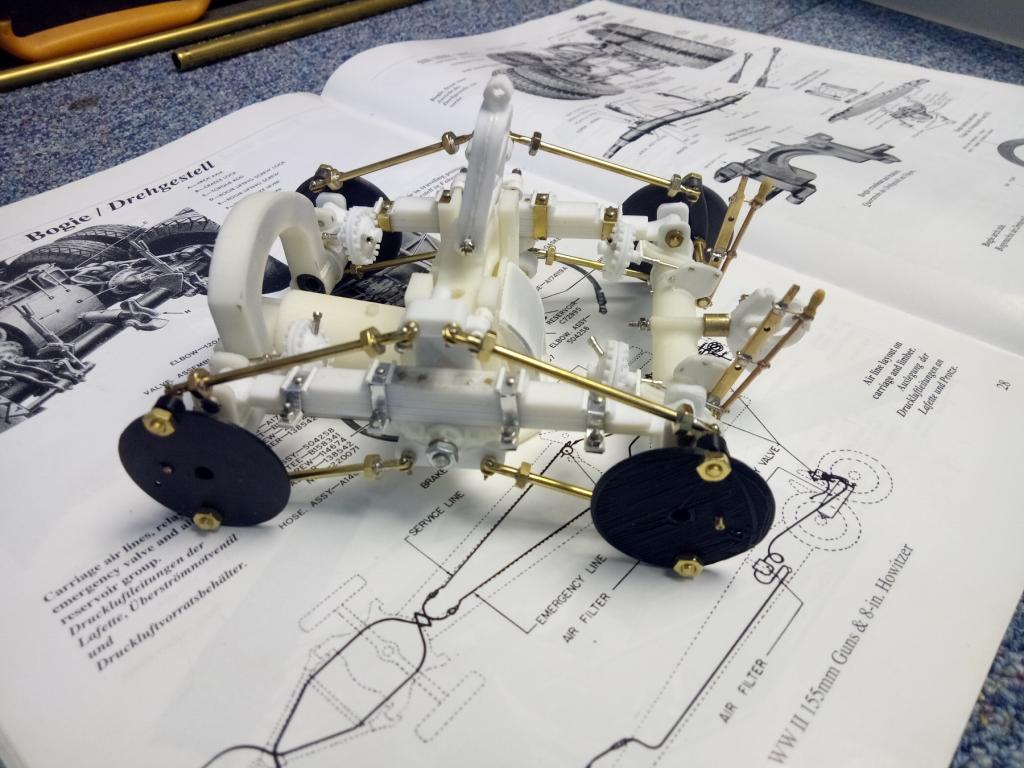

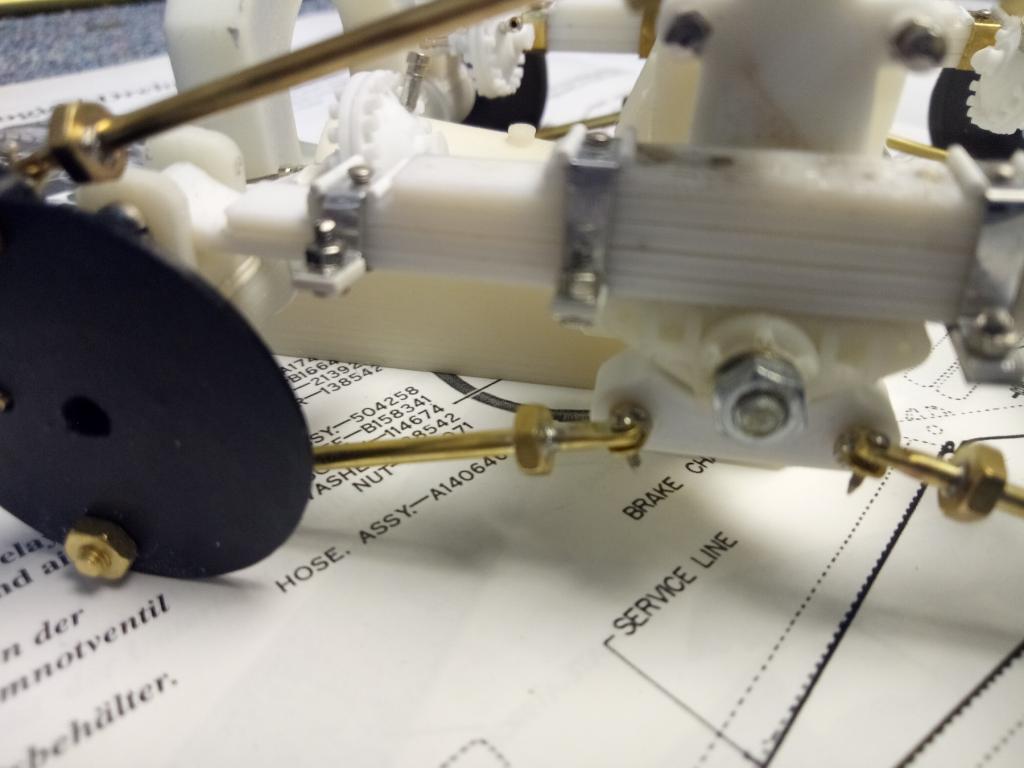

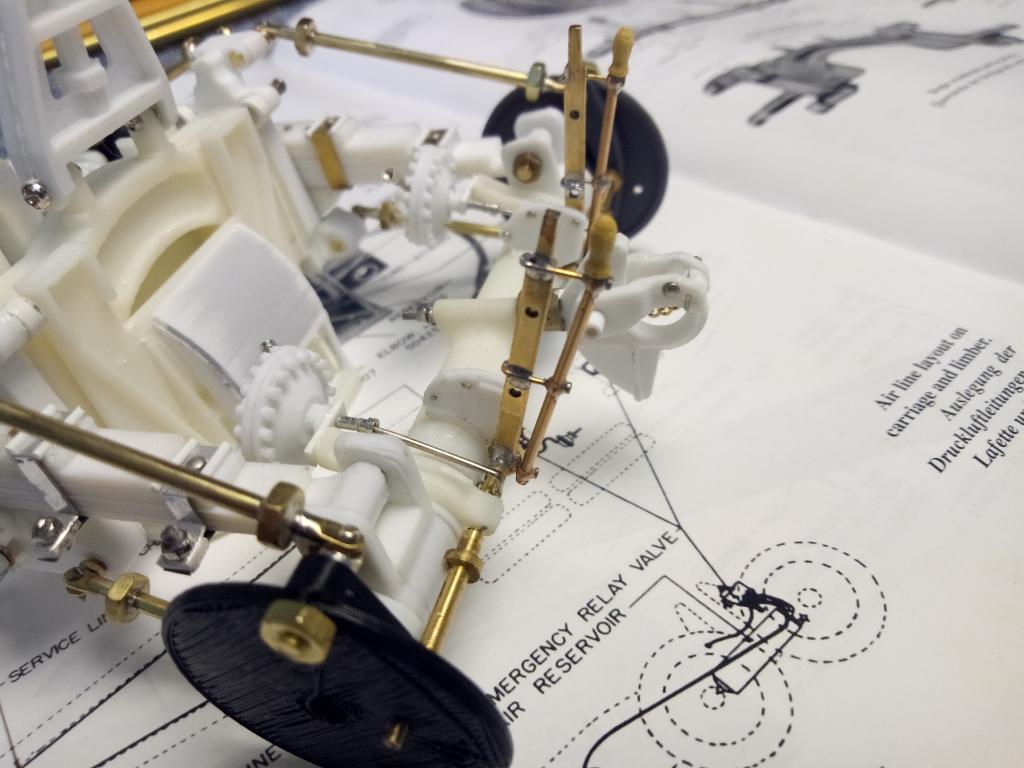

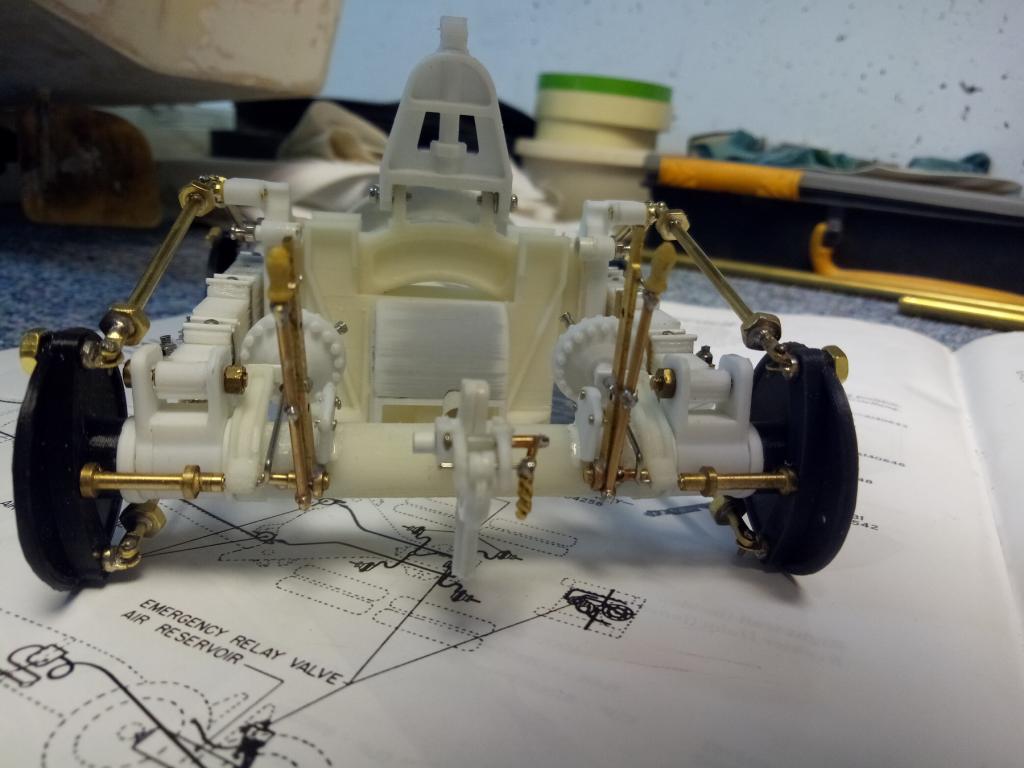

Le boggie

C'est une pièce pièce imprimer en ABS, qui va mériter aussi un relookage :

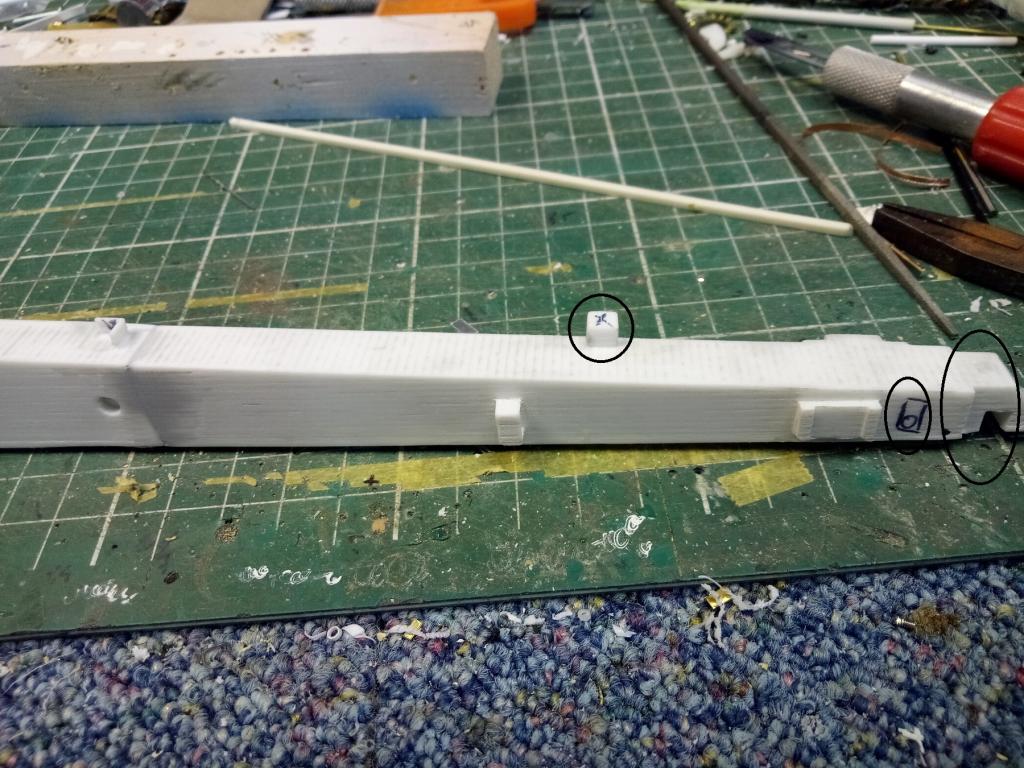

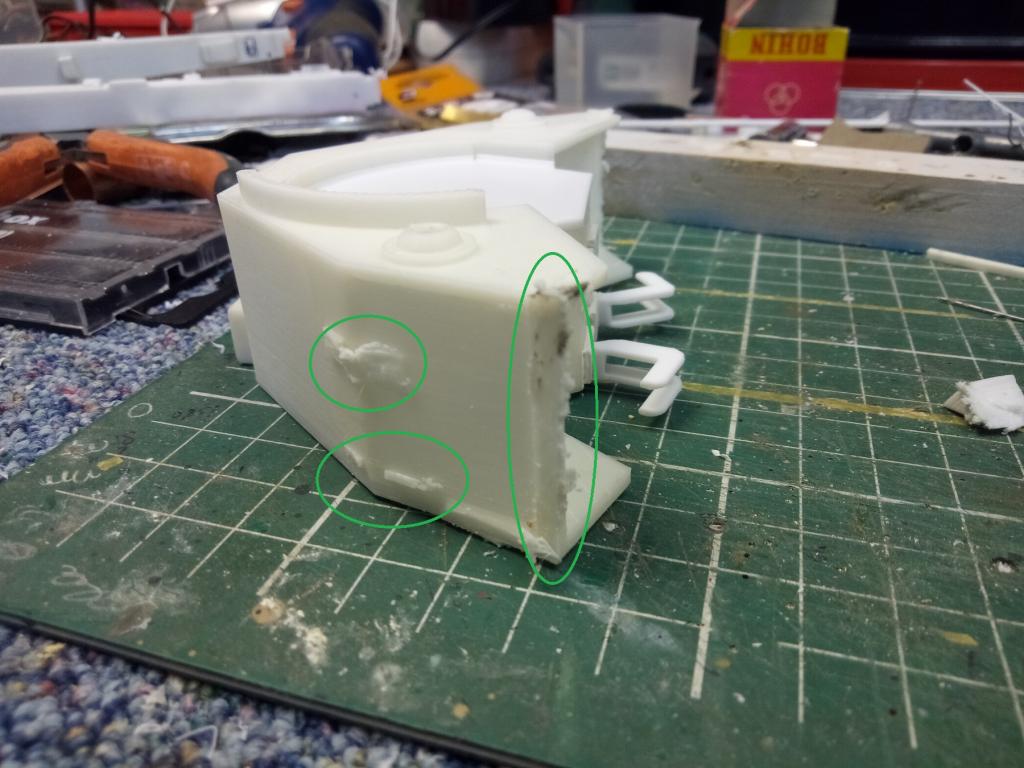

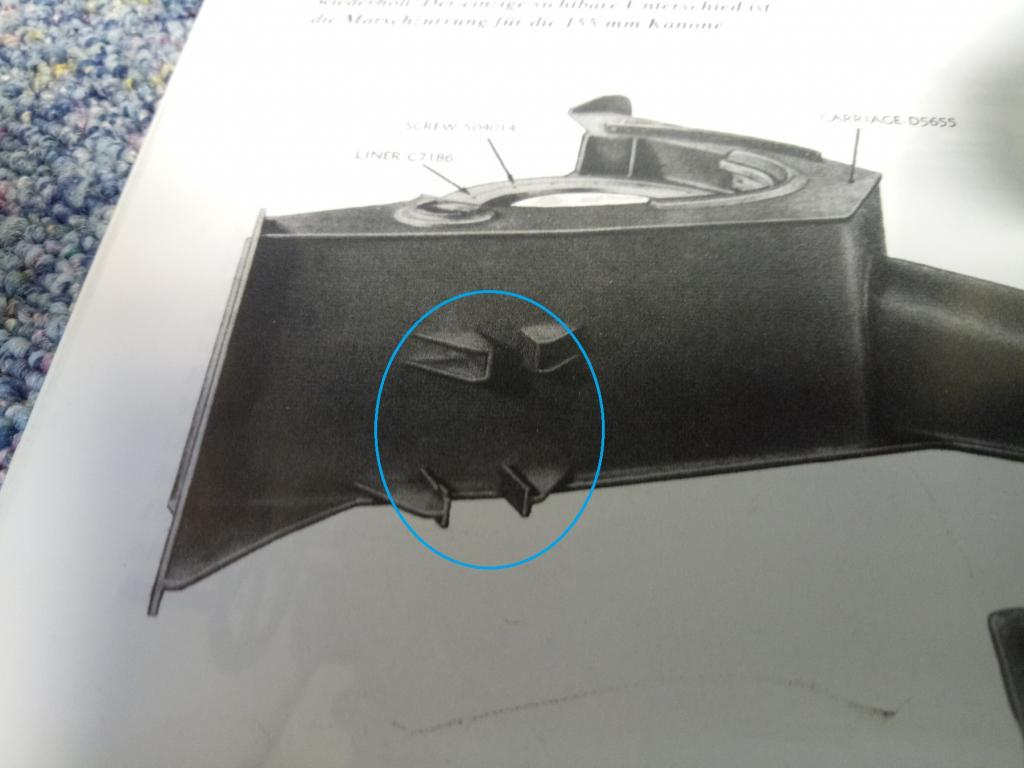

Les flasques latérales descende bien en bas, dans mon modèle présent, et pour faciliter l'impression, elle s'arrêtent nets à l'horizontal.

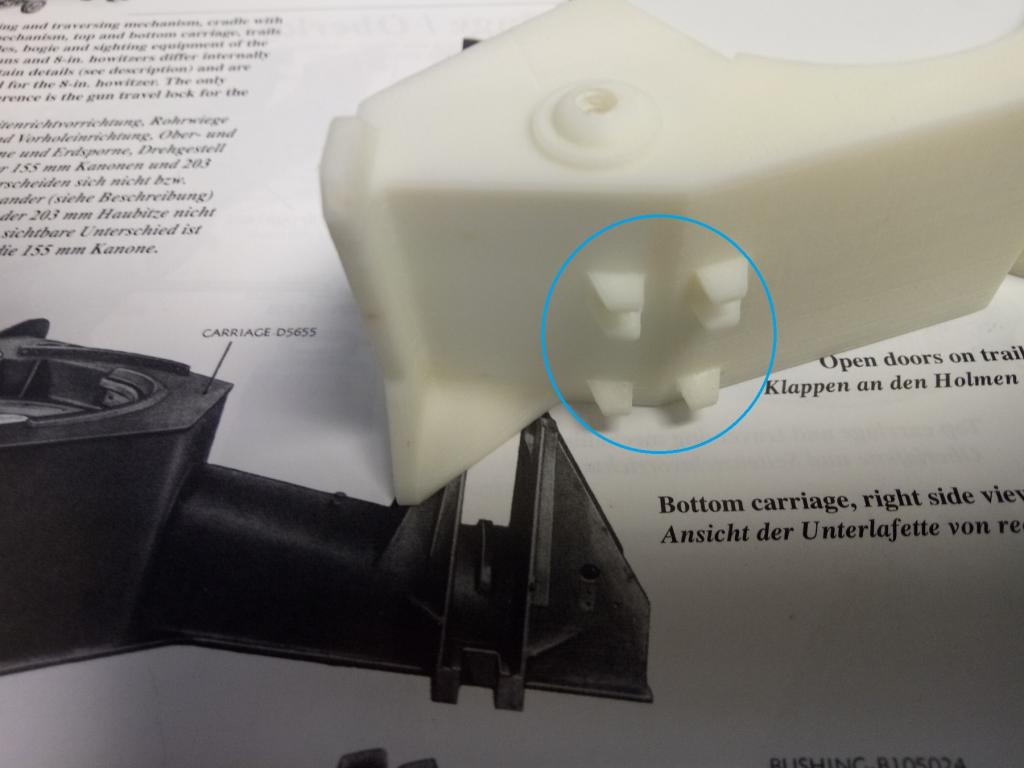

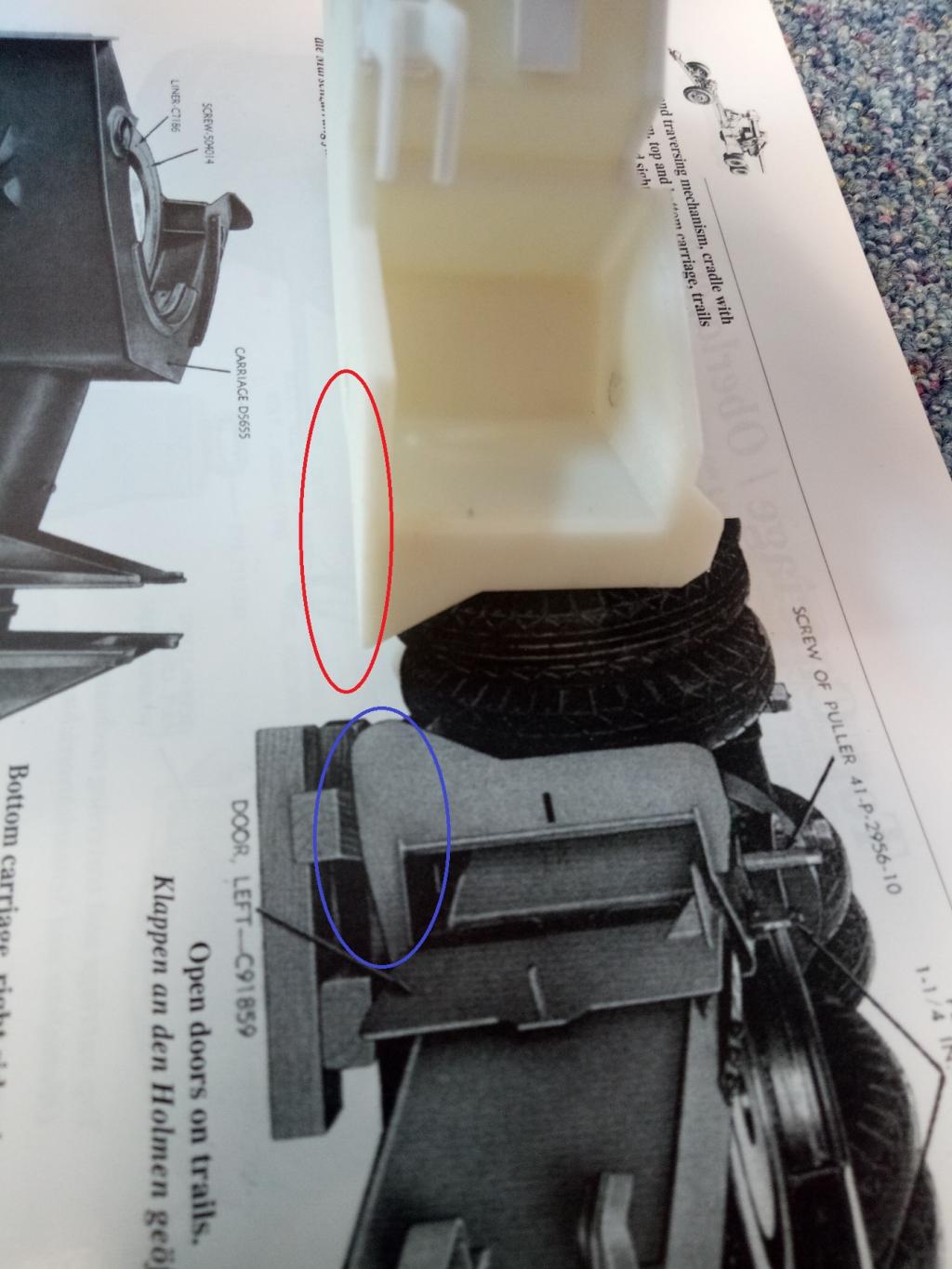

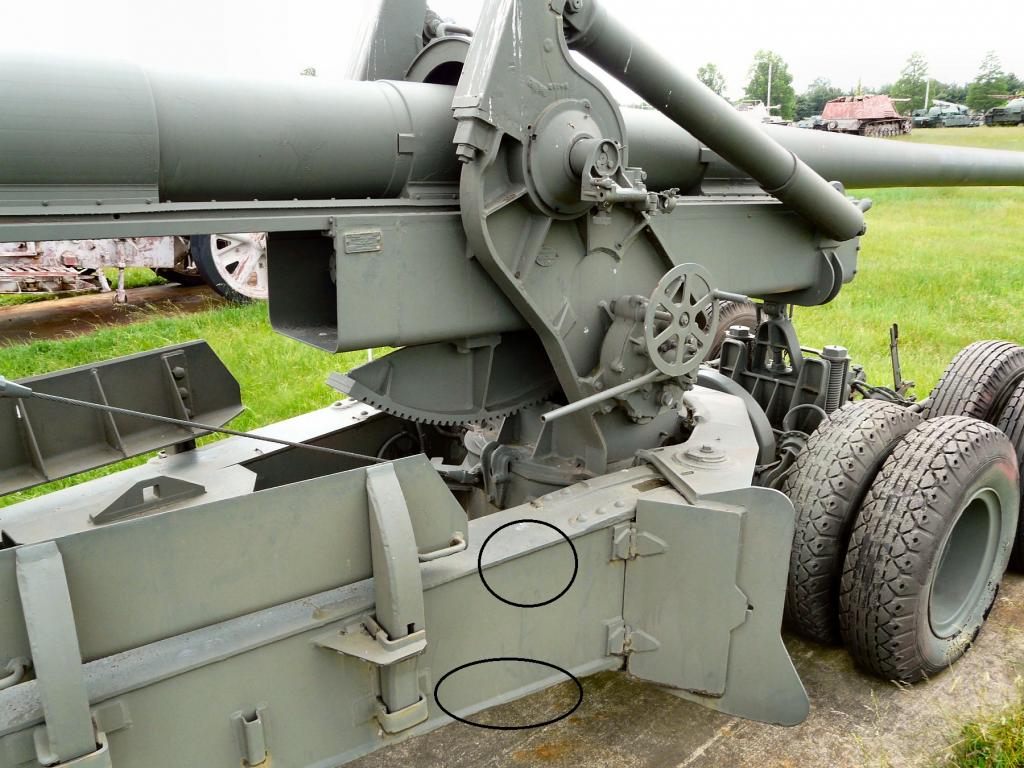

Donc vous remarquez que les crochets sont pas forcément à l'identique (moi non plus, je pourrez pas fare à l'identique), MAIS, comme dit plus haut, grâce à la 3D, je peux refaire mes pièces à mon gré, à mon gôut gf

Ainsi, je ponce tout, pour refaire :


Ca reste génial, dès qu'un truc convient pas, et bien, on refait soi même, c'est la flexibilité de la 3D!!
On critique pas le travail de base, pour le prix, j'ai quand même plus de 200 pièces G CODE, moi, je le personnalise à ma sauce, façon moi!
Back to top
Gayal
Modérateurs
Modérateurs

Offline

Joined: 27 Feb 2009
Posts: 4,804
Sexe: Masculin

PostPosted: Sun May 3 2020, 15:49 Post subject: Canon Long Tom US Reply with quote

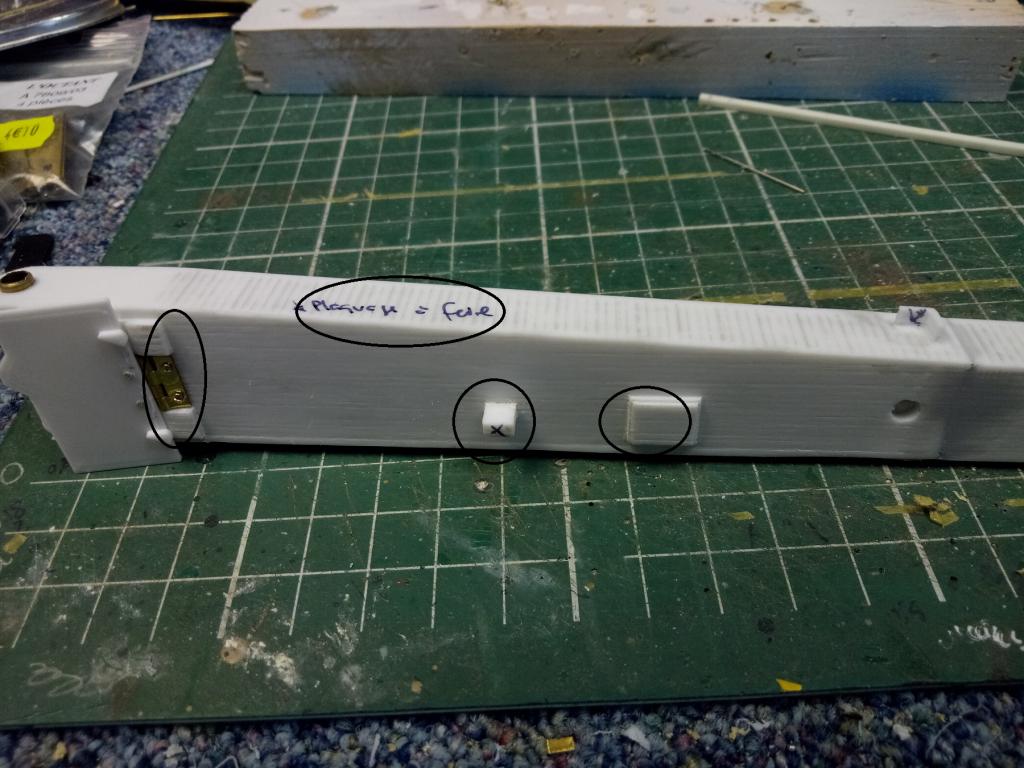

Et ma pièce centrale, avec mes plaquages sur les bras, en "ouvrant" les bras, je n'ai plus le même angle, regardez en photos :




Je vais donc, enlever les trous initiaux, refaire des trous et vous allez voir prochainement, que tout se fait, et sans la moindre difficultés.
La suite bientôt
Back to top
MIC
LES VETERANS .
LES VETERANS .

Offline

Joined: 27 Apr 2012
Posts: 2,144
Sexe: Masculin

PostPosted: Sun May 3 2020, 16:18 Post subject: Canon Long Tom US Reply with quote

On sent que tu t'éclates bien avec l'impression 3D . Je crois que quand on y goûte, on devient vite adepte df . Beau boulot tout ça, vivement la suite TYPO
_____________________________________________________
Si vis pacem, para bellum.
Back to top
seb92
Administrateurs.
Administrateurs.

Offline

Joined: 04 Apr 2007
Posts: 12,593
Sexe: Masculin

PostPosted: Sun May 3 2020, 18:29 Post subject: Canon Long Tom US Reply with quote

Super taf mon poto !!!! TYPO
_____________________________________________________
Back to top
manu-military
Les Spécialistes.
Les Spécialistes.

Offline

Joined: 16 Apr 2014
Posts: 510
Sexe: Masculin

PostPosted: Mon May 4 2020, 06:58 Post subject: Canon Long Tom US Reply with quote

Impressionnant le boulot.
J'aime bien ton optimisme pour l'apprentissage du dessin, base de la 3D sans lequel l'imprimante n'est qu'un vulgaire gadget à 2 balles.
Pour ma part je ne me sens en mesure de franchir le pas, et pourtant ce ne sont pas les projets qui me manquent.

Par contre je n'ai rien compris à cette histoire de G code.
Tu as au préalable acheté des fichiers c'est bien ça et tu les retravailles ensuite par toit même ou quoi t-est-ce que?
_____________________________________________________


http://manu-military.e-monsite.com
http://www.youtube.com/user/cestvraiment#grid/uploads
Back to top
Visit poster’s website
