Bonjour à tous,

j'ai commencé à modifier un T34/85 Taigen, j'attendait d'avoir réussi un certain point pour le mettre sur le forum.

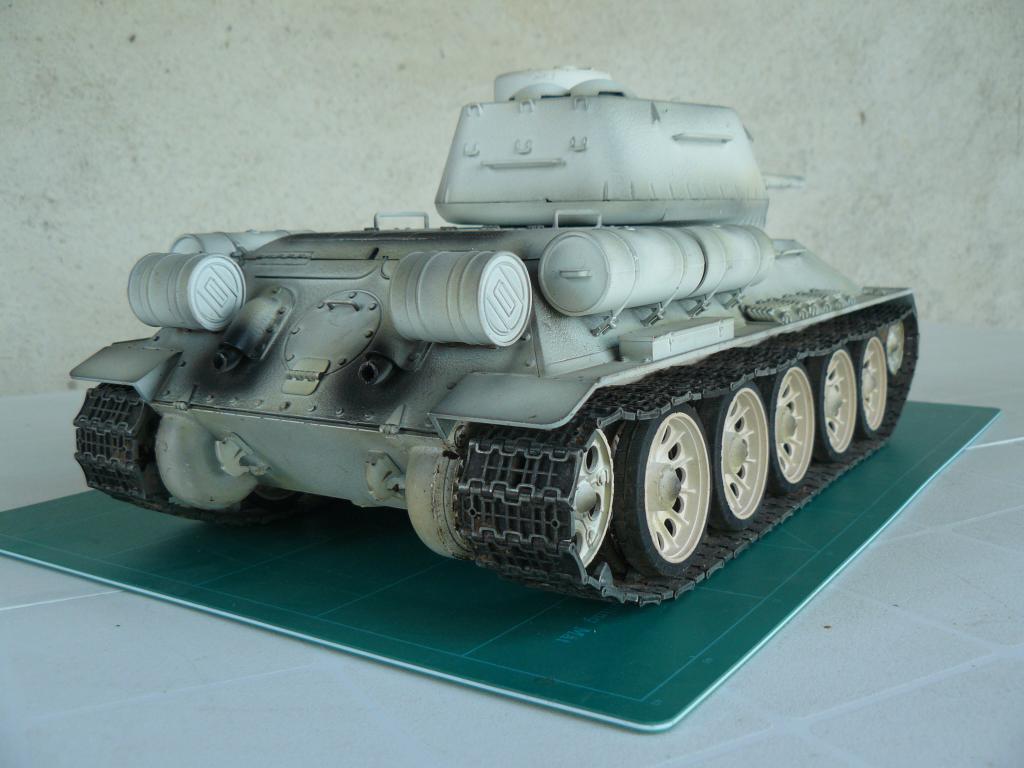

Le voici à l'état initial:





Dans le projet initial, j'ai prévu de modifier:
- les bras de suspensions
- changer l’électronique
- refaire le recul du canon
- refaire les garde-boue en métal
- le détailler
- le repeindre, je ne suis pas fan du camouflage hivernal

Et d'autre modifications que vous aller découvrir au fil du post.
Revenir en haut
Publicité






MessagePosté le: Jeu Jan 18 2018, 18:25 Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Frag
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 23 Jan 2015
Messages: 121
Sexe: Masculin

MessagePosté le: Jeu Jan 18 2018, 19:40 Sujet du message: T 34/85 de Frag Répondre en citant

Concernant les suspensions et surtout leur point de fixation c'est loin d'être top, le chassis est en alu mais les bras son fixé sur les flancs en plastique, comme sur les char tout plastique. Il y a un jeu énorme entre les bras et les vis, ce qui fait que les roues lorsqu'elles repose au sol elles sont de travers. Un gros point à reprendre, la modif que j'ai trouvé, c'est de fixer au chassis quatre carré de laiton de 10 x 10 mm contre percé, deux par coté. Supprimé les ancien point de fixation et mettre un axe en acier de diamètre 5 réduit à 4 dans le bras et une vis à tête fraisée pour maintenir le tout en place, un peu à la manière d'une barre de torsion sauf que c'est toujours le ressort d'origine qui servira pour la suspension.

j'ai commencé par démonter entièrement le chassis inférieur

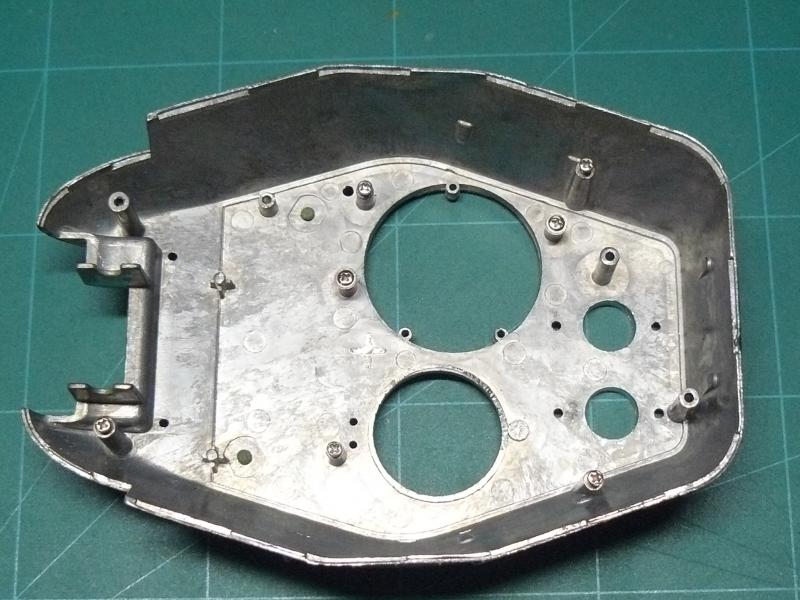

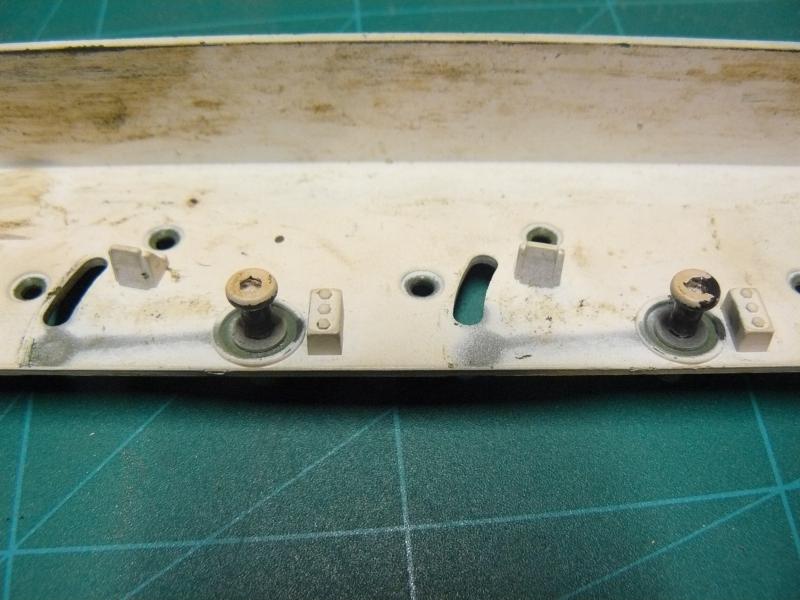

Le chassis à l'origine

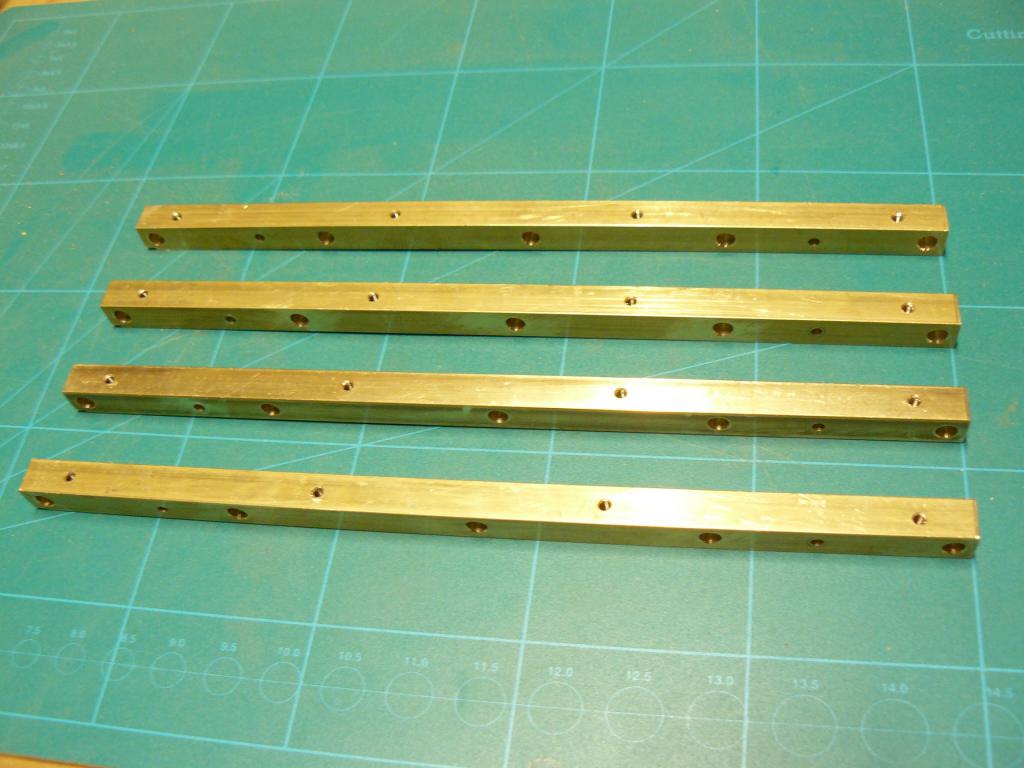

Les barres de laiton

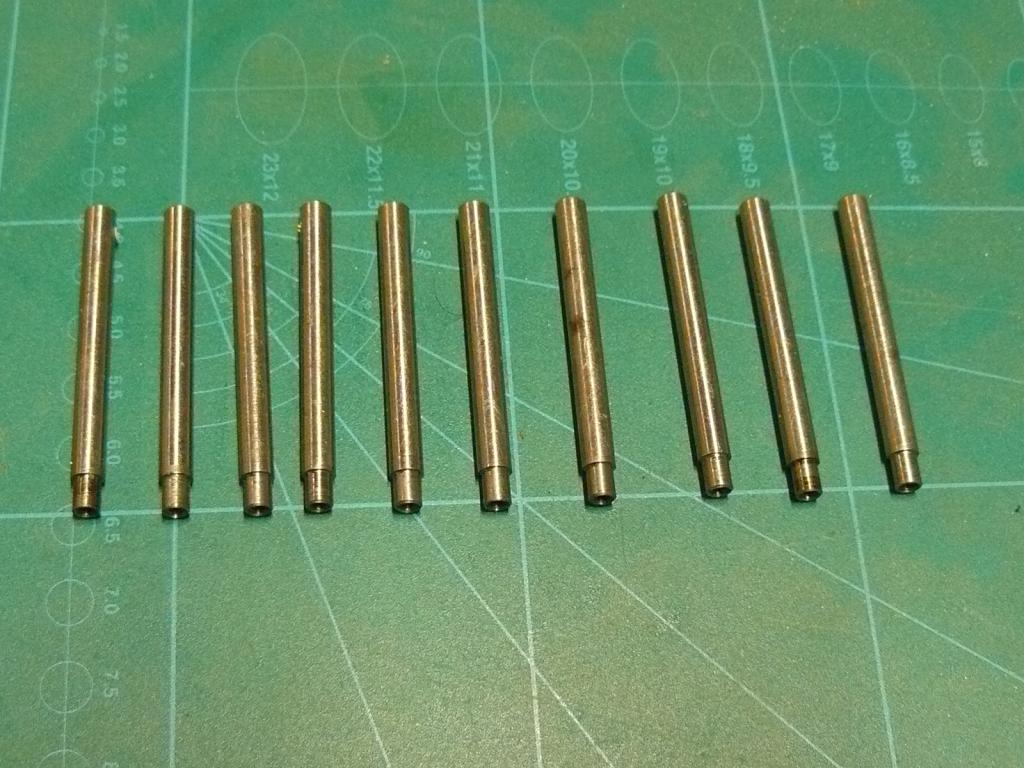

Les axes des bras

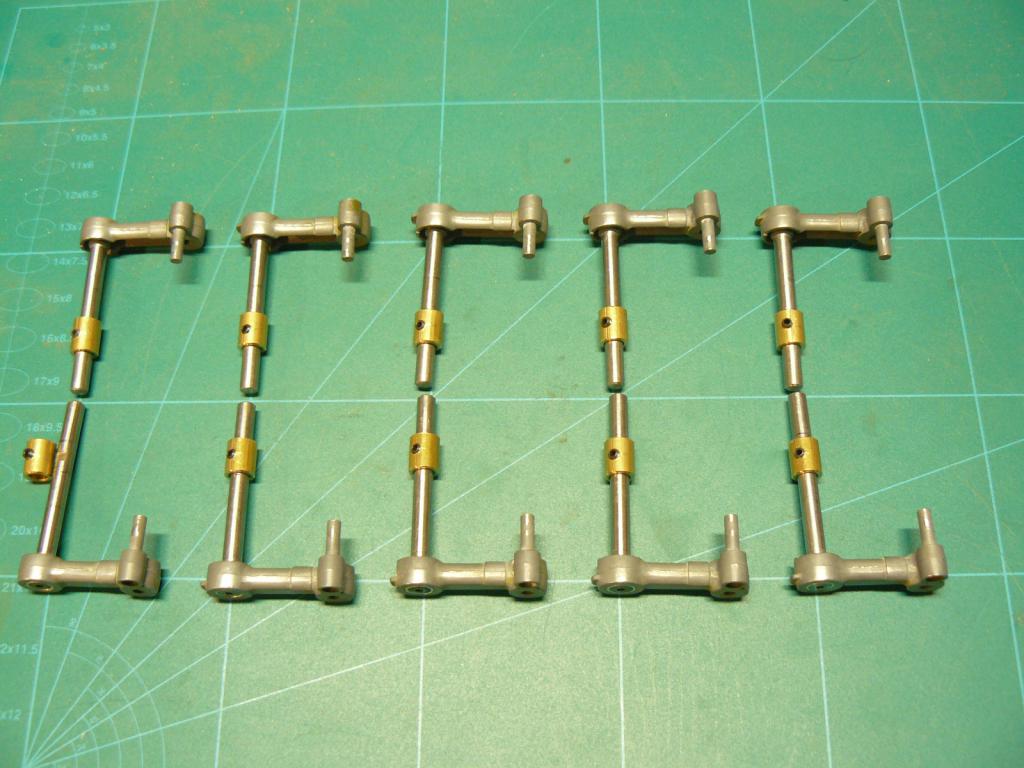

Les bras modifiés avec leur bagues d’arrêt

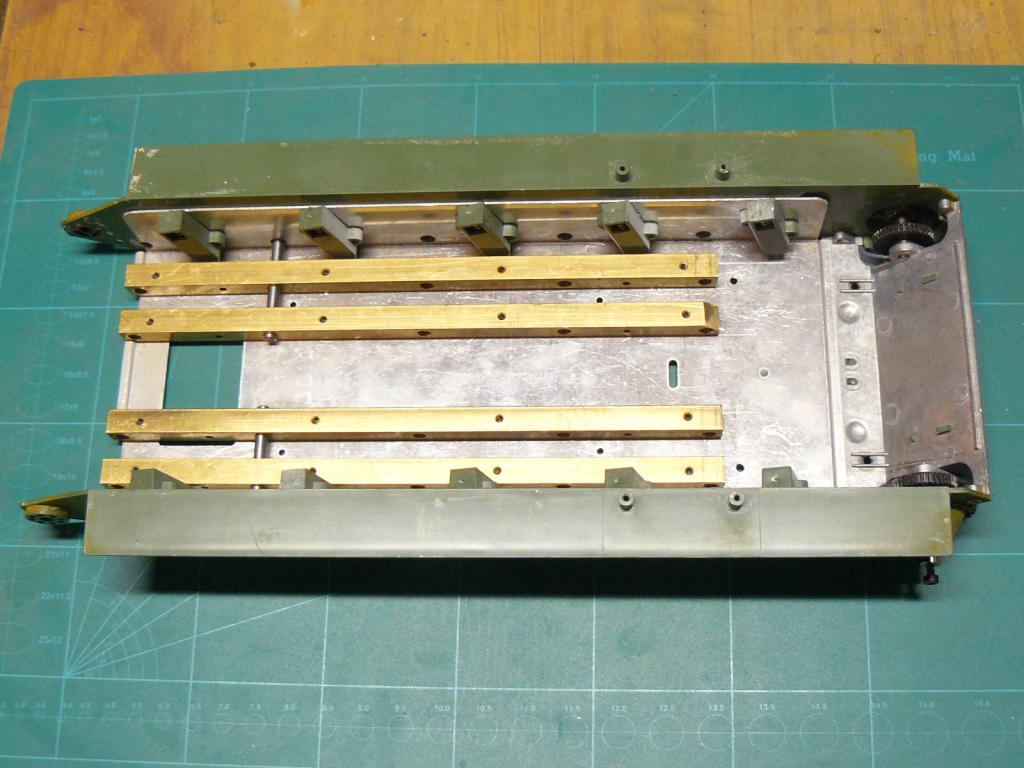

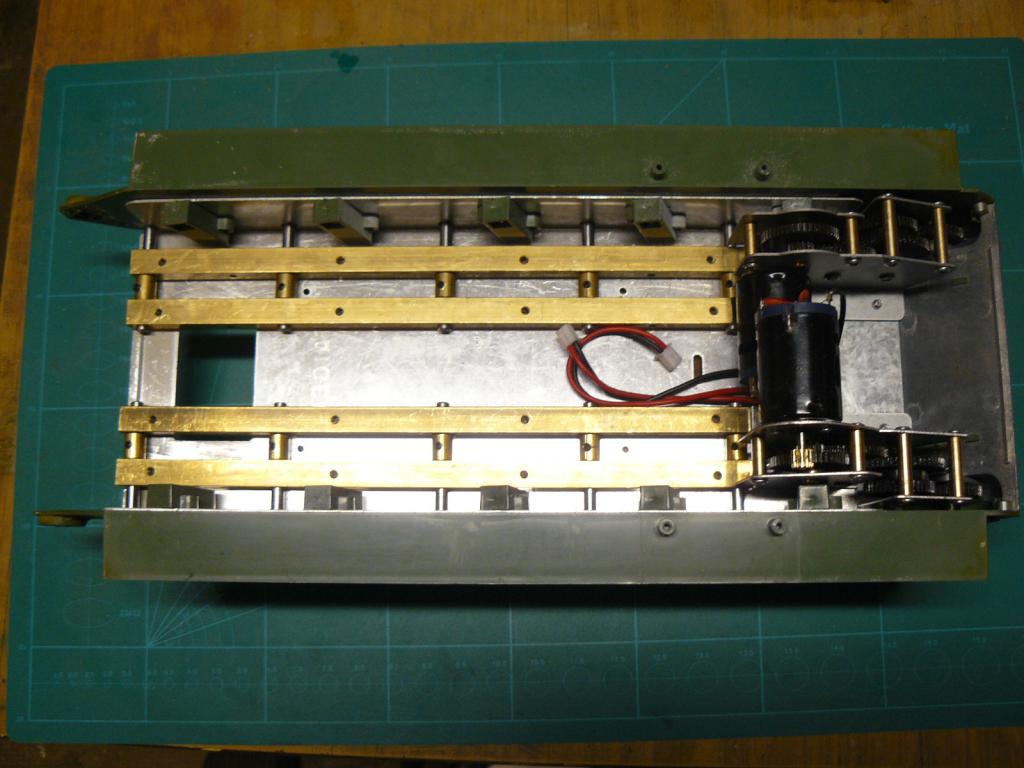

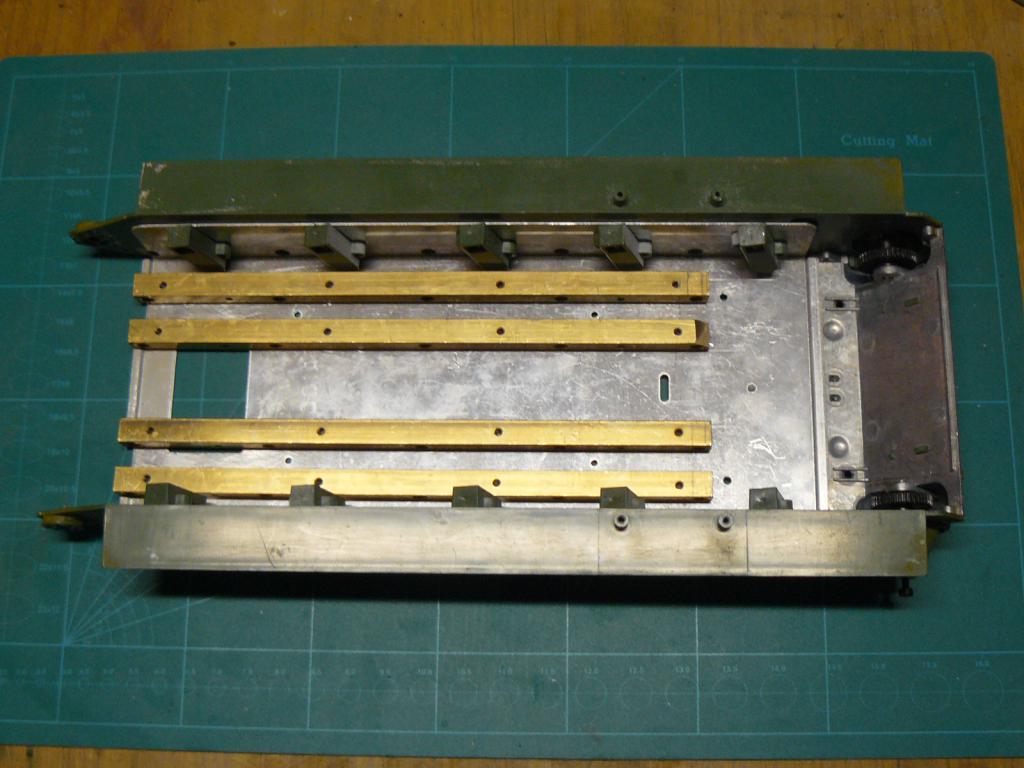

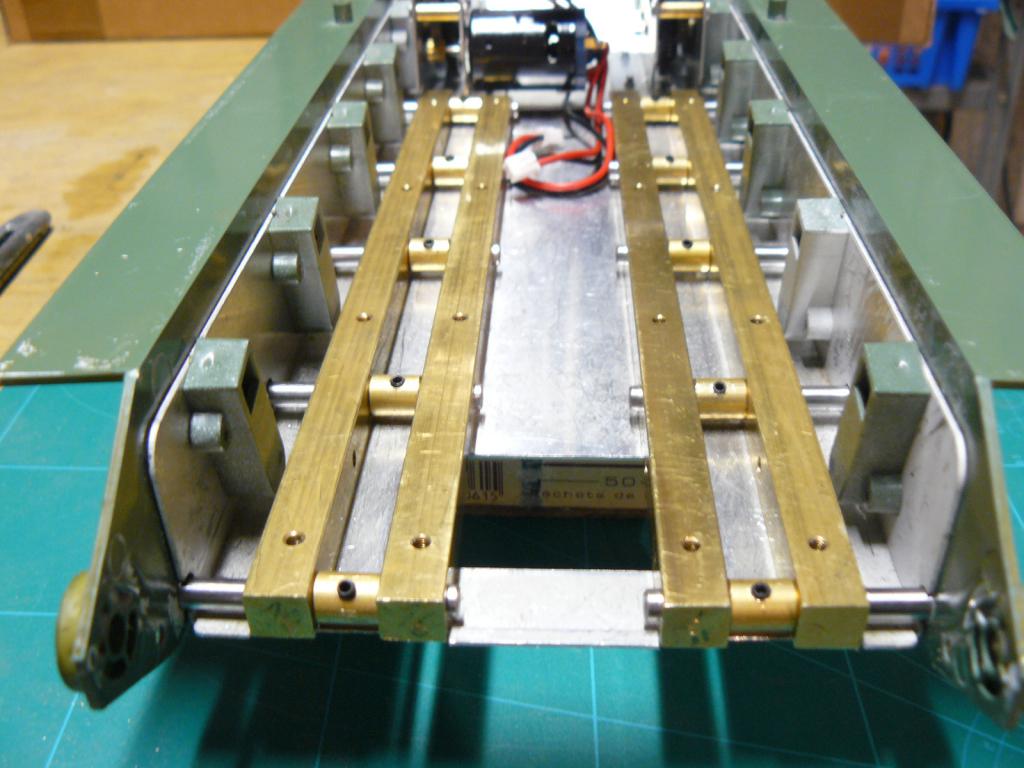

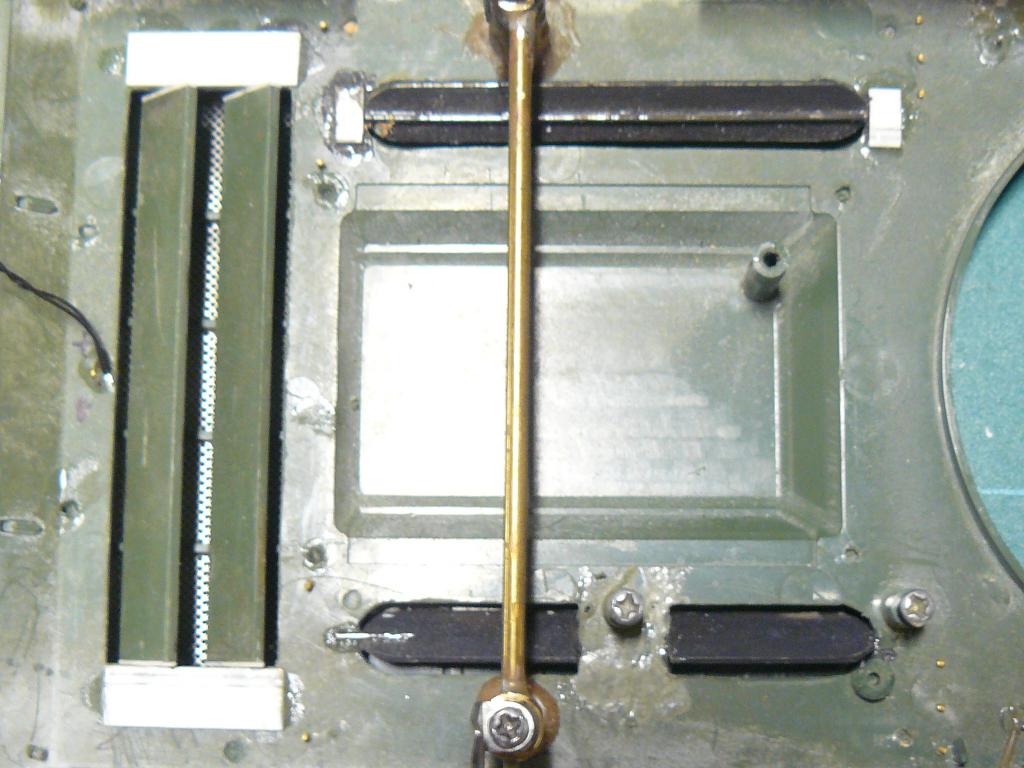

les barres de laiton en place, j'ai choisi des carré le laiton car ils sont plus facile à contrepercé que des cornières. Chaque barre est fixée par quatre vis à tête fraissée



essai avec quelque bras

Le soucis d'installer ces barres est que les deux dernier points de fixation tombent au niveau des blocs moteur, il faut donc les modifier. J'ai découpé les bloc coté moteur, raccourci la platine et refait de nouveaux point de fixation pour les vis;



Un des bloc avant modification

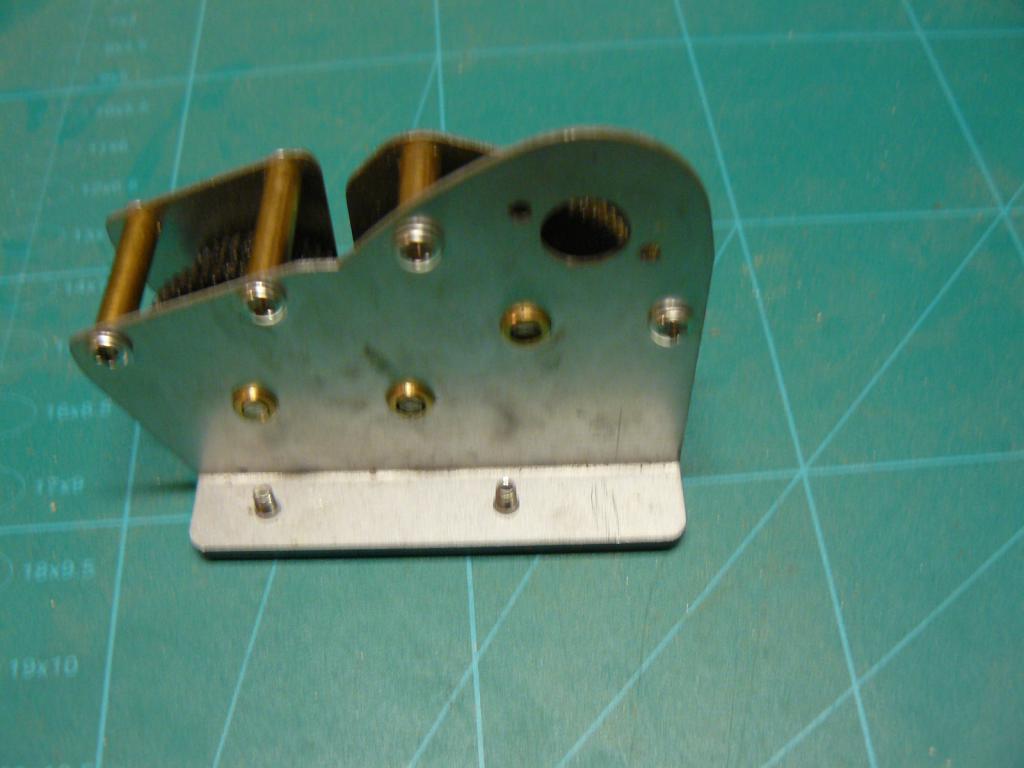

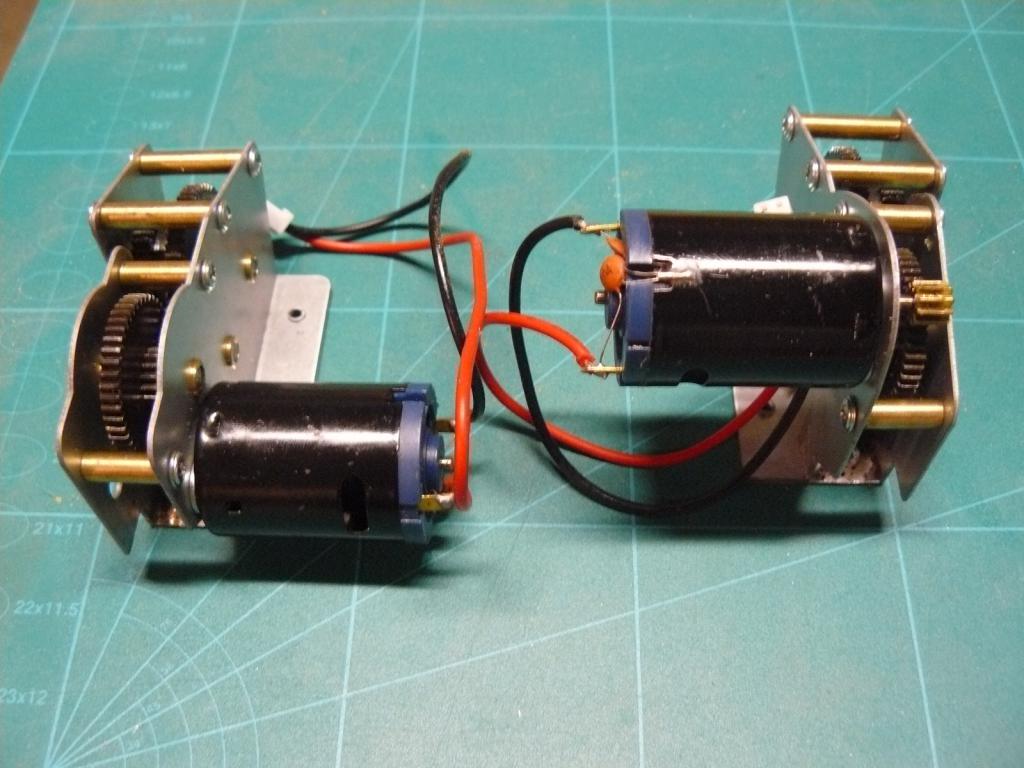

blocs modifiés

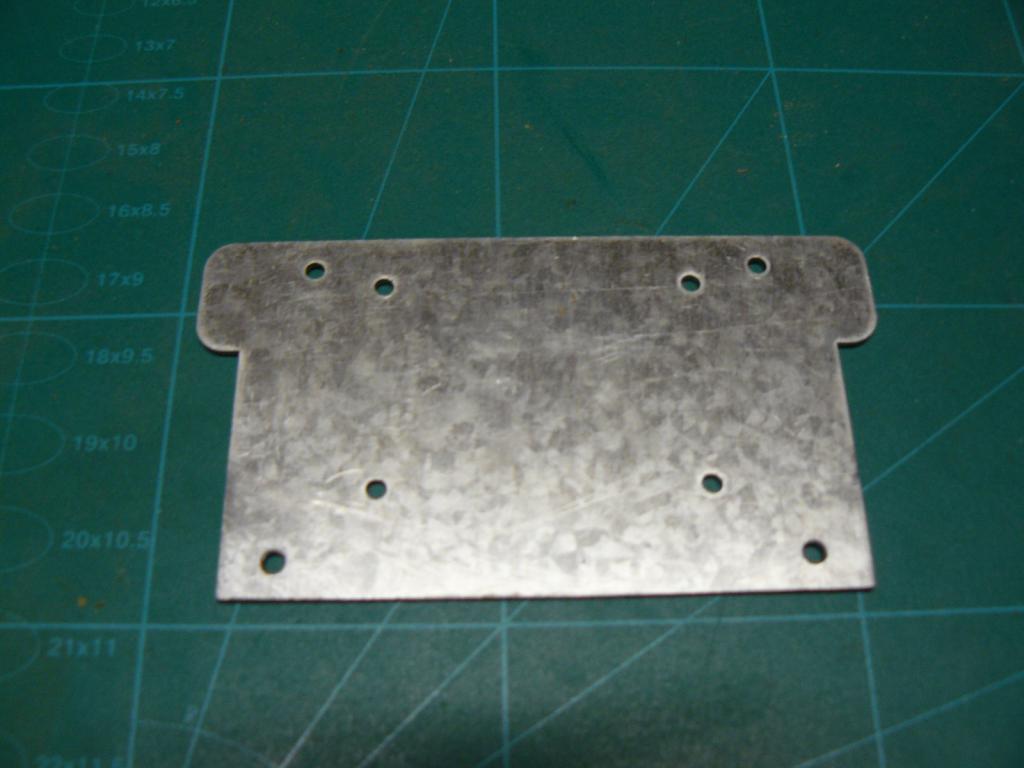

La platine modifiée

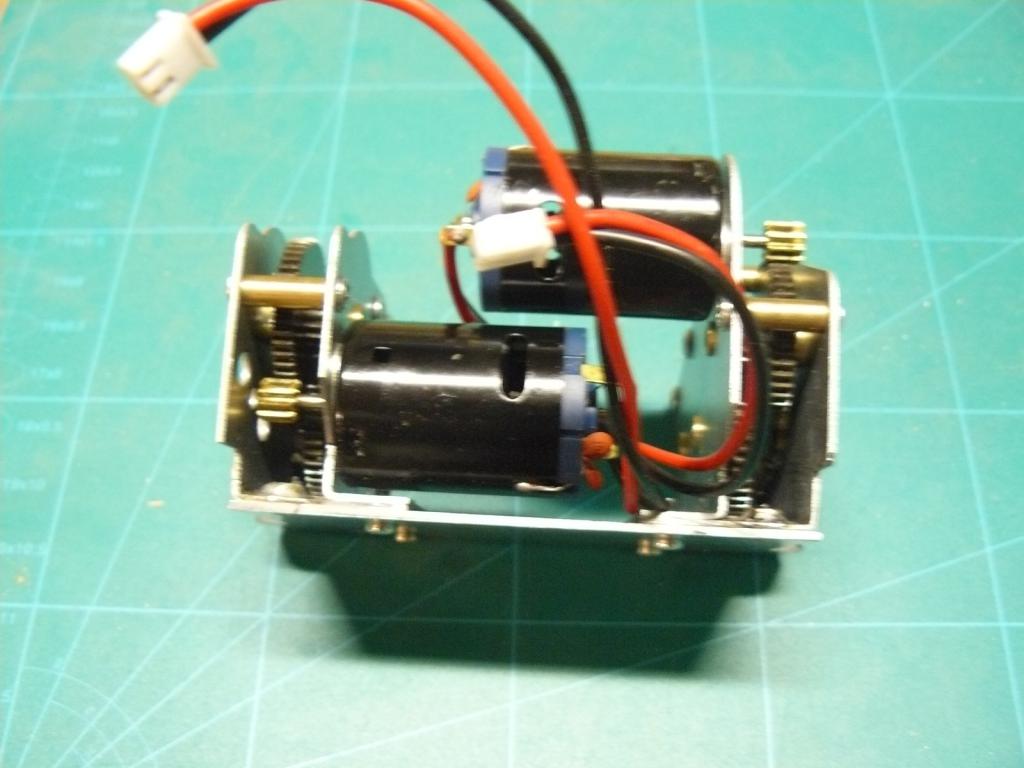

les bloc remontés sur la platine

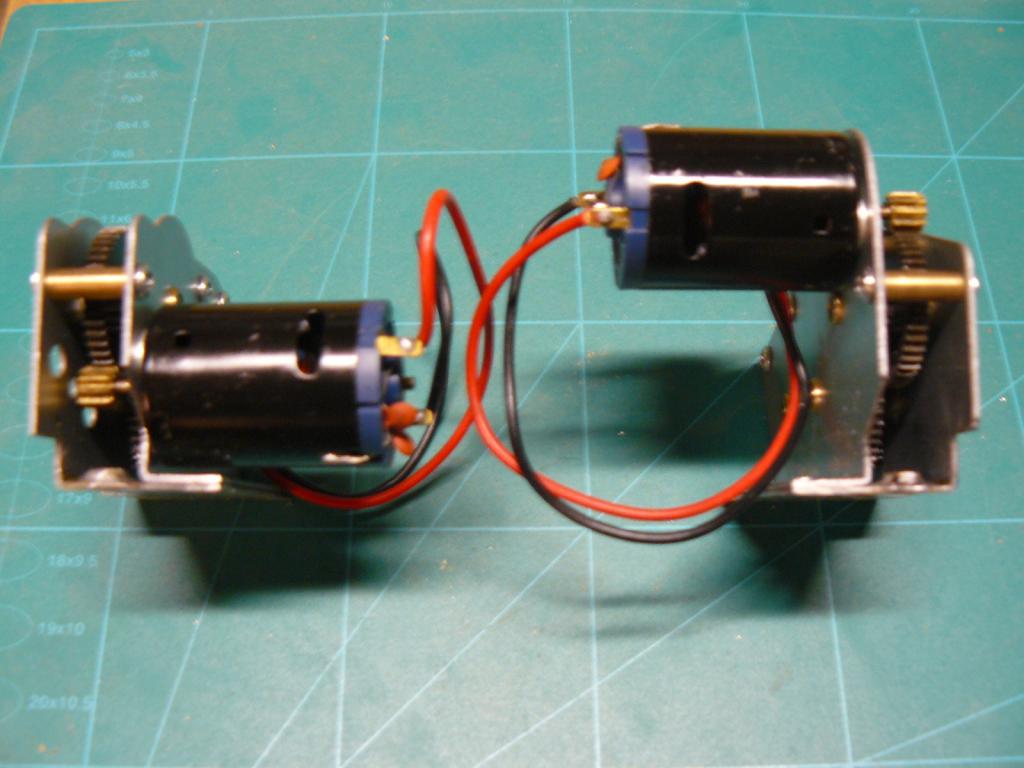

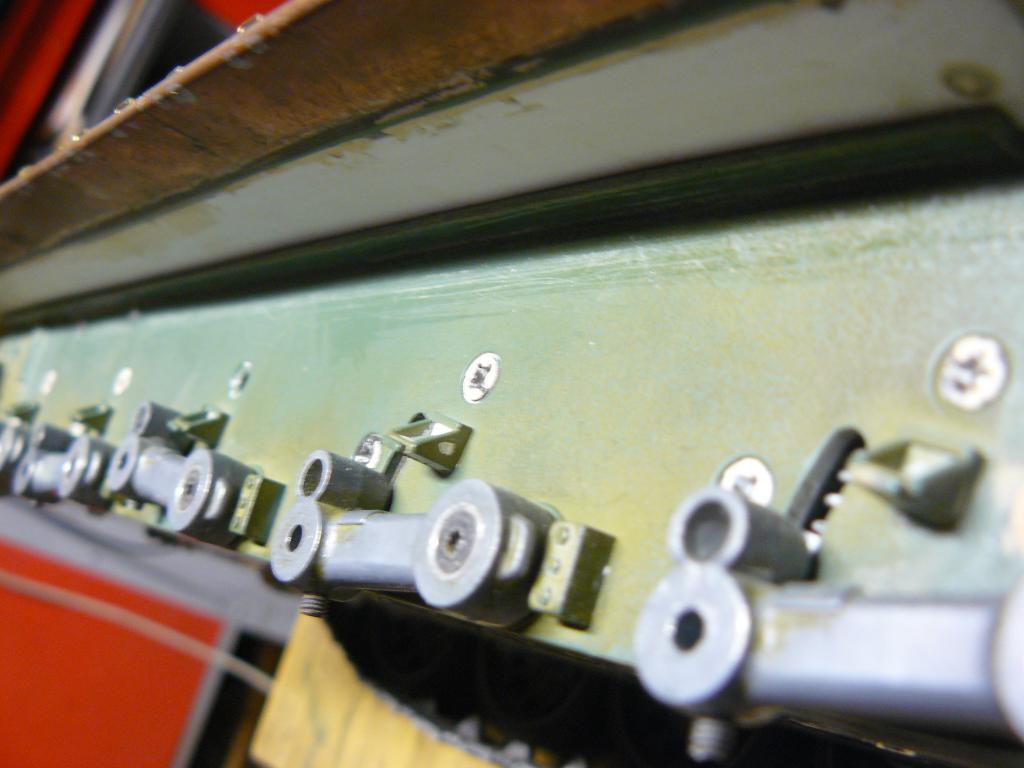

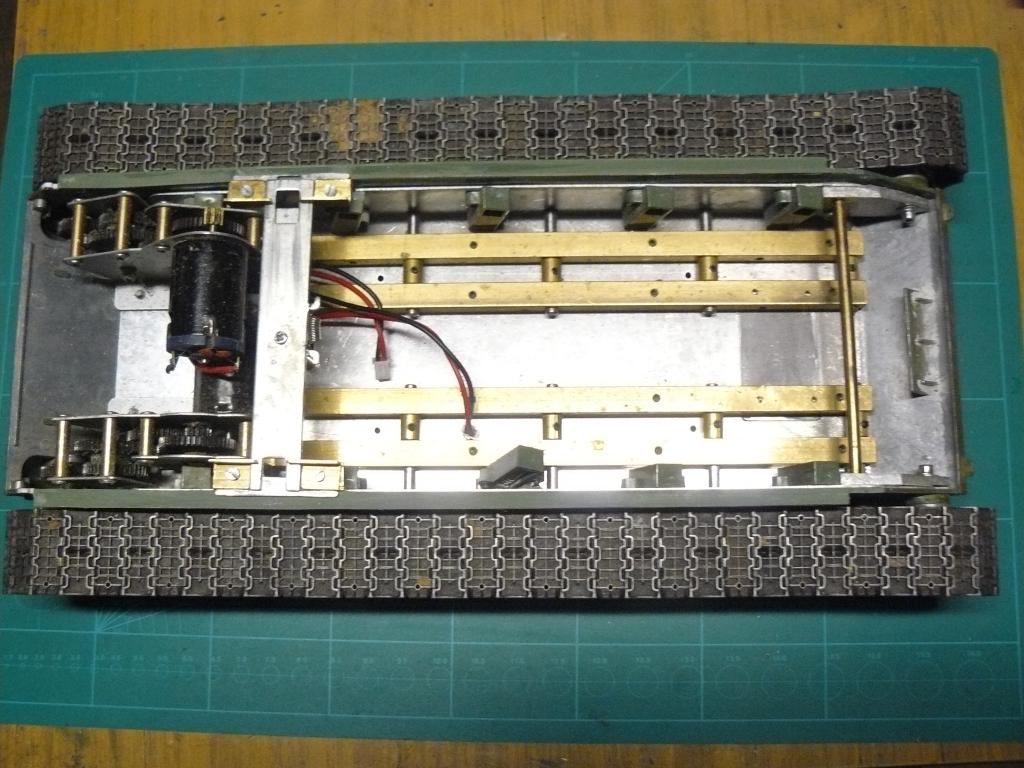

Les blocs moteur et les bras en place

Il restera à voir pour les ressorts, ceux d'origine sont un peu dur, les remplacer par des plus souples.
Revenir en haut
Sturm
LES VETERANS .
LES VETERANS .

Hors ligne

Inscrit le: 26 Jan 2010
Messages: 3 844
Sexe: Masculin

MessagePosté le: Jeu Jan 18 2018, 21:11 Sujet du message: T 34/85 de Frag Répondre en citant

Pfiouuu il y a de la recherche et de la qualité dans la réalisation... Beau boulot frag!
_____________________________________________________
Rendez-vous à villers-Bocage.
Revenir en haut
seb92
Administrateurs.
Administrateurs.

Hors ligne

Inscrit le: 04 Avr 2007
Messages: 12 071
Sexe: Masculin

MessagePosté le: Jeu Jan 18 2018, 21:59 Sujet du message: T 34/85 de Frag Répondre en citant

Ah oui, quel boulot !!!!!!
_____________________________________________________
Revenir en haut
yan33
Modérateurs
Modérateurs

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 8 154
Sexe: Masculin

MessagePosté le: Jeu Jan 18 2018, 22:52 Sujet du message: T 34/85 de Frag Répondre en citant

je m'incline mon Frag
_____________________________________________________
fier d’être sur RCP
Revenir en haut
Visiter le site web du posteur
MIC
LES VETERANS .
LES VETERANS .

Hors ligne

Inscrit le: 27 Avr 2012
Messages: 1 985
Sexe: Masculin

MessagePosté le: Ven Jan 19 2018, 08:32 Sujet du message: T 34/85 de Frag Répondre en citant

Magnifique, le travail réalisé TYPO TYPO TYPO Propre, net, et bien pensé !
_____________________________________________________
Si vis pacem, para bellum.
Revenir en haut
Hauptmann
LES VETERANS .
LES VETERANS .

Hors ligne

Inscrit le: 13 Mar 2008
Messages: 4 088
Sexe: Masculin

MessagePosté le: Ven Jan 19 2018, 11:22 Sujet du message: T 34/85 de Frag Répondre en citant

Du grand Art !!!!!!!
Revenir en haut
Frag
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 23 Jan 2015
Messages: 121
Sexe: Masculin

MessagePosté le: Dim Jan 21 2018, 20:21 Sujet du message: T 34/85 de Frag Répondre en citant

Bonjour et merci pour vos compliments

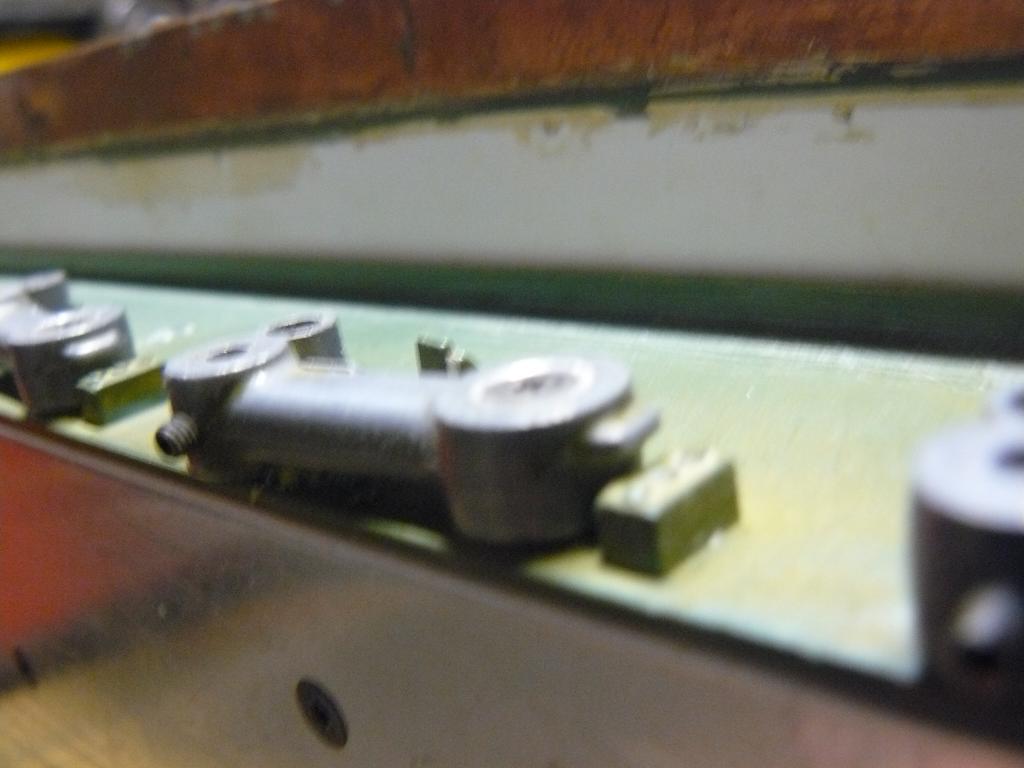

j'ai ensuite renforcé la fixation des roues tendeuses, en traversant par perçage les support de roue tendeuse et ensuite taraudage de manière a ce que les vis traversent tout la pièce et plus seulement la partie la plus fine. J'ai fabriqué 2 pièces en alu pour prendre entre le chassis alu et les points de fixation des support de roues tendeuses. une barre en laiton entre les deux renfort en alu et la partie avant du char viennent compléter le renfort

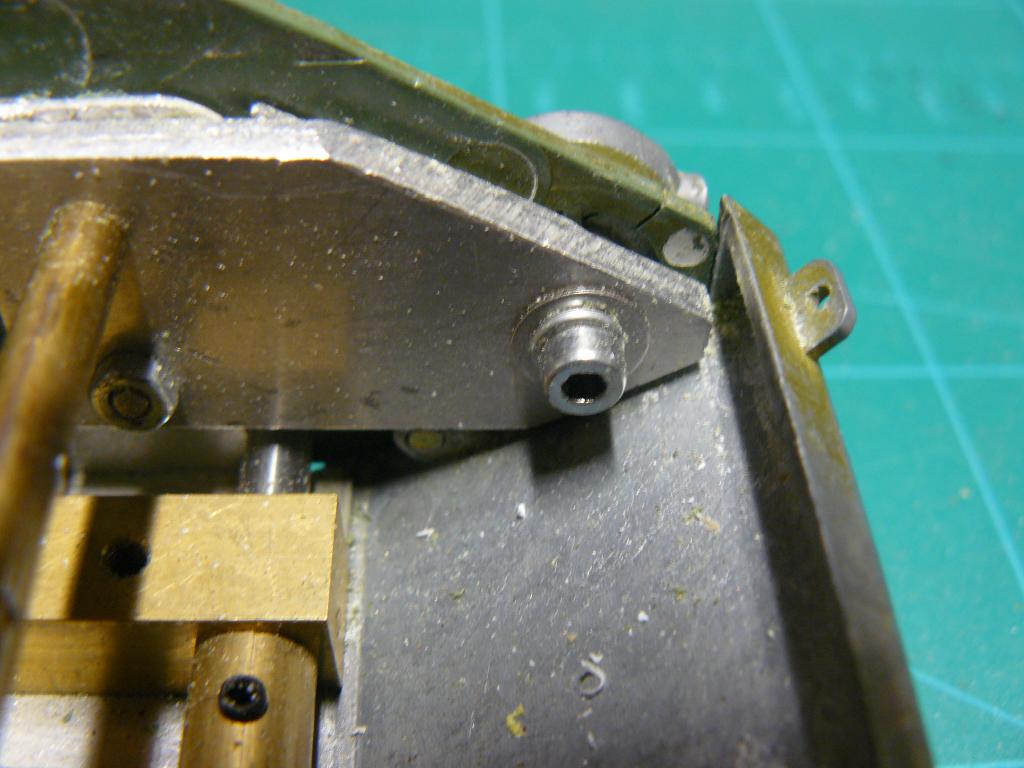

modification des supports de roue tendeuses

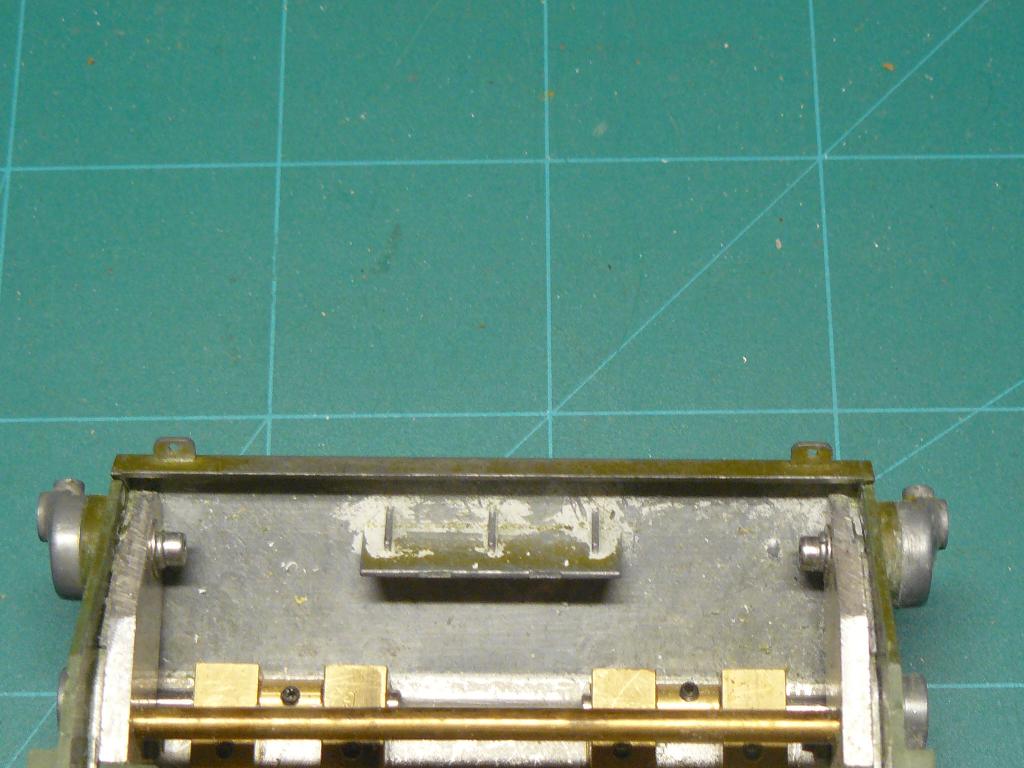

le renfort terminé

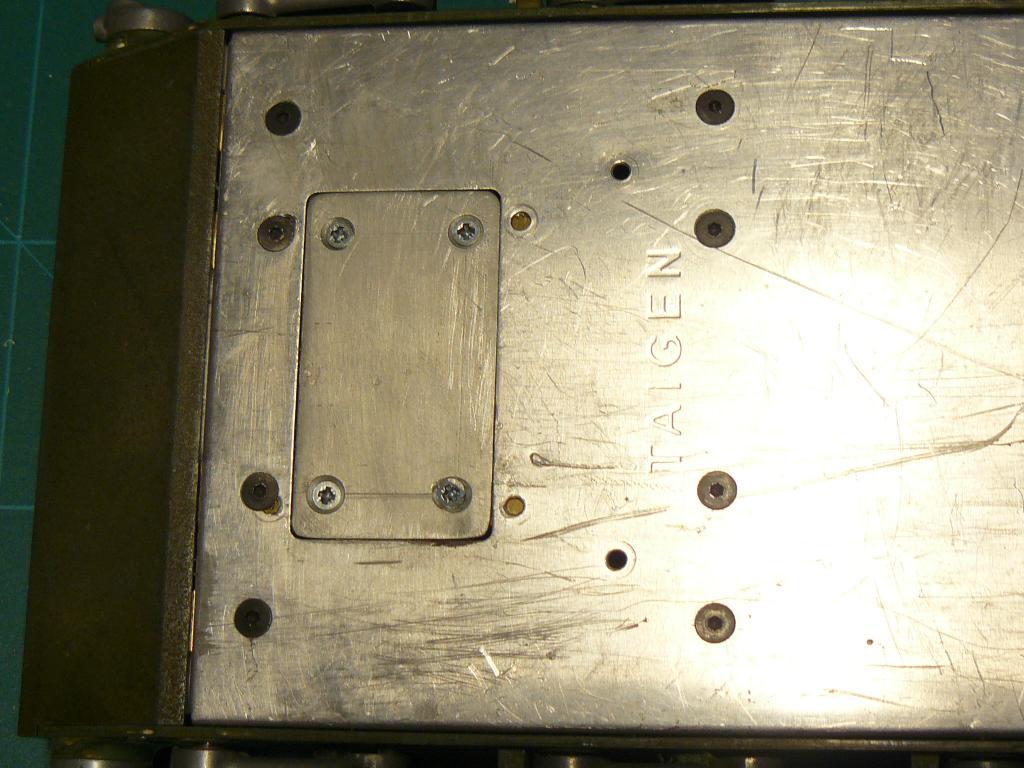

fermeture de l'ancien trou du panneau de commande

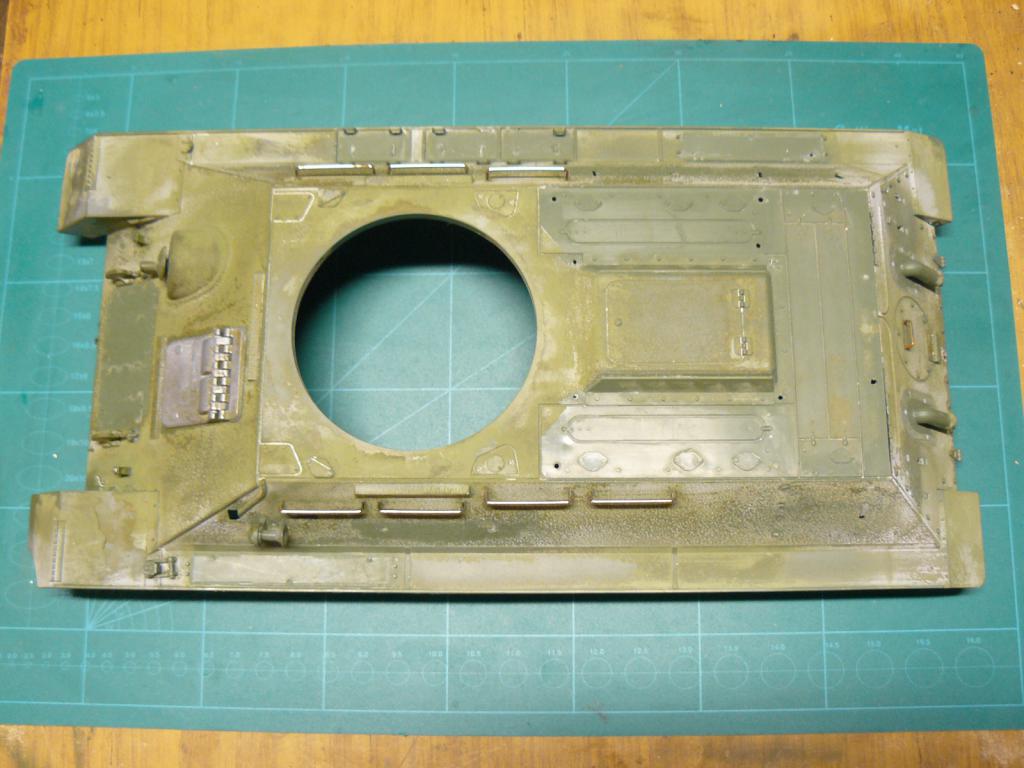

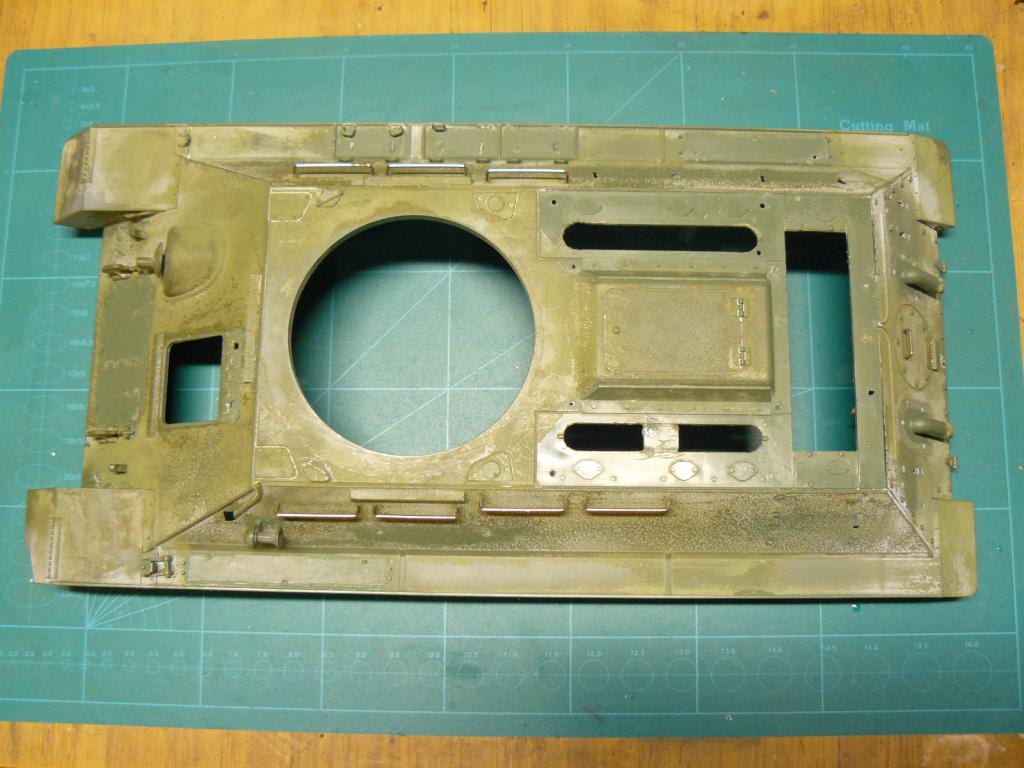

J'ai ensuite démonté entièrement le dessus du char, tourelle comprise ainsi que toute les pièces pour décaper la peinture blanche, une couche de peinture verte était également dessous et très difficile à virer il en reste des traces, avec du liquide de frein pour voiture, c'est gras et salissant mais ça marche bien

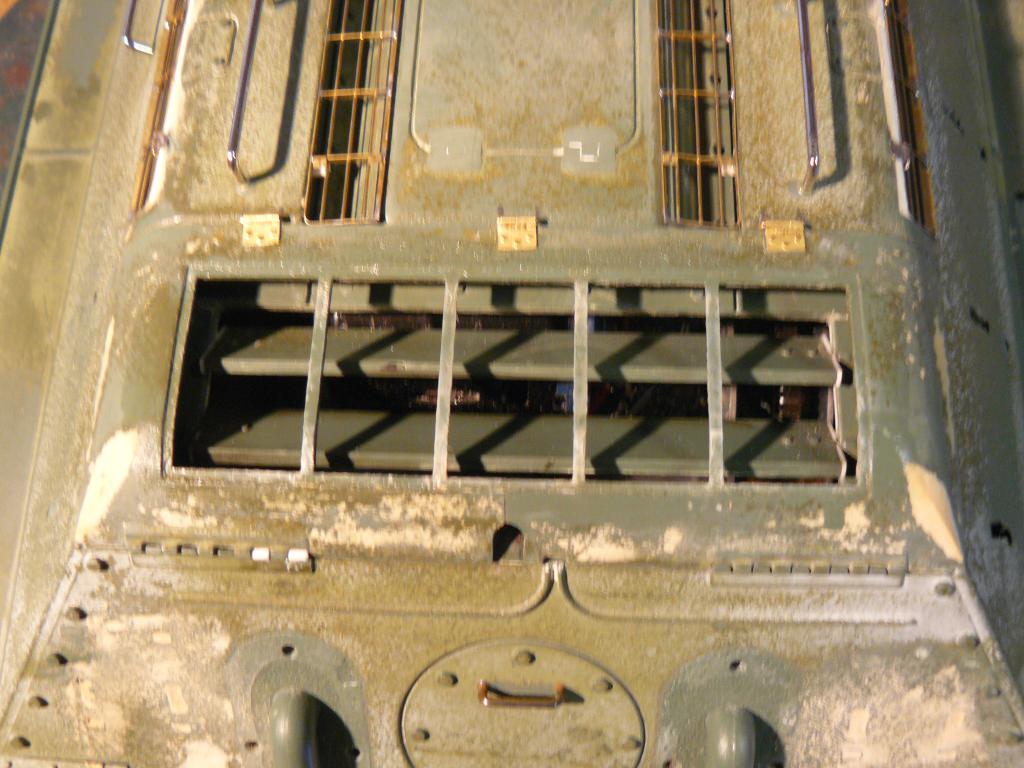

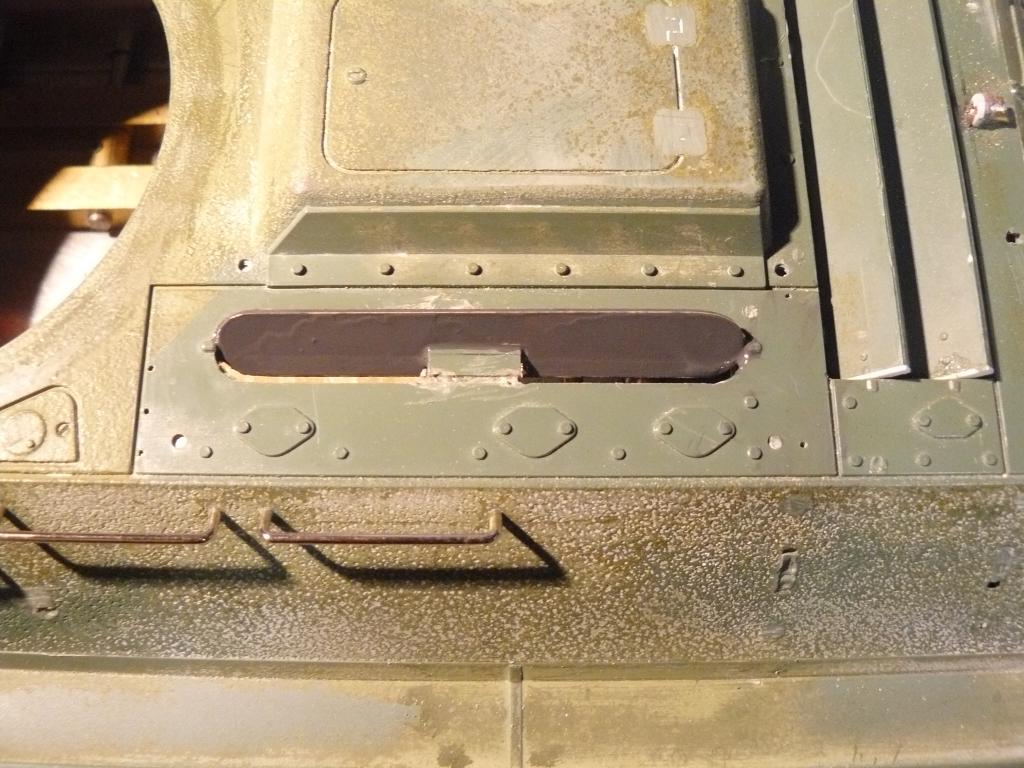

découpe des volets d'aération du moteur, la partie restante sur le volet gauche, c'est à cause du plot de fixation du moteur de rotation de tourelle



mise en place des volets et mise en place d'un renfort entre les plots des crochets de fermeture ( le plastique est cassant, je ne sais pas si ça vient du décapage à l'huile, mais j'ai des doutes)

A bientôt pour la suite
Revenir en haut
Frag
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 23 Jan 2015
Messages: 121
Sexe: Masculin

MessagePosté le: Dim Jan 21 2018, 23:51 Sujet du message: T 34/85 de Frag Répondre en citant

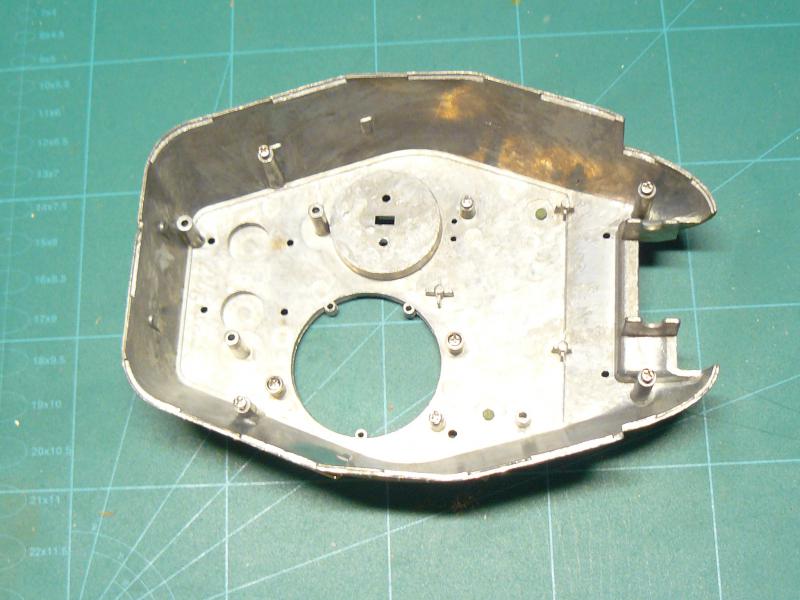

Bloqué en attente de commande, je me suis attaqué a la tourelle, mais surtout au tourelleau: le but le rendre fonctionnel.

Pour commencer, j'ai supprimé la partie qui obturait la trappe du chargeur à l'aide de la mini-perceuse et d'un disque à tronçonner



avant



après
Pour rendre la partie mobile du tourelleau, il m'a fallu recréer la partie fixe de la trappe et pour qu'elle puisse tourner j'ai fabriqué un anneau pou maintenir la partie supérieur . Les deux parties seront fixées avec des boulons de M 1.4 mm

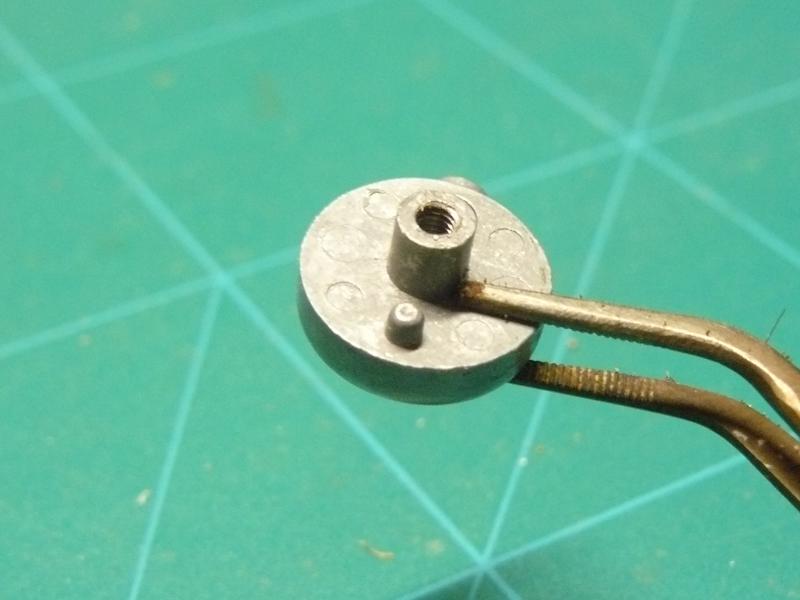

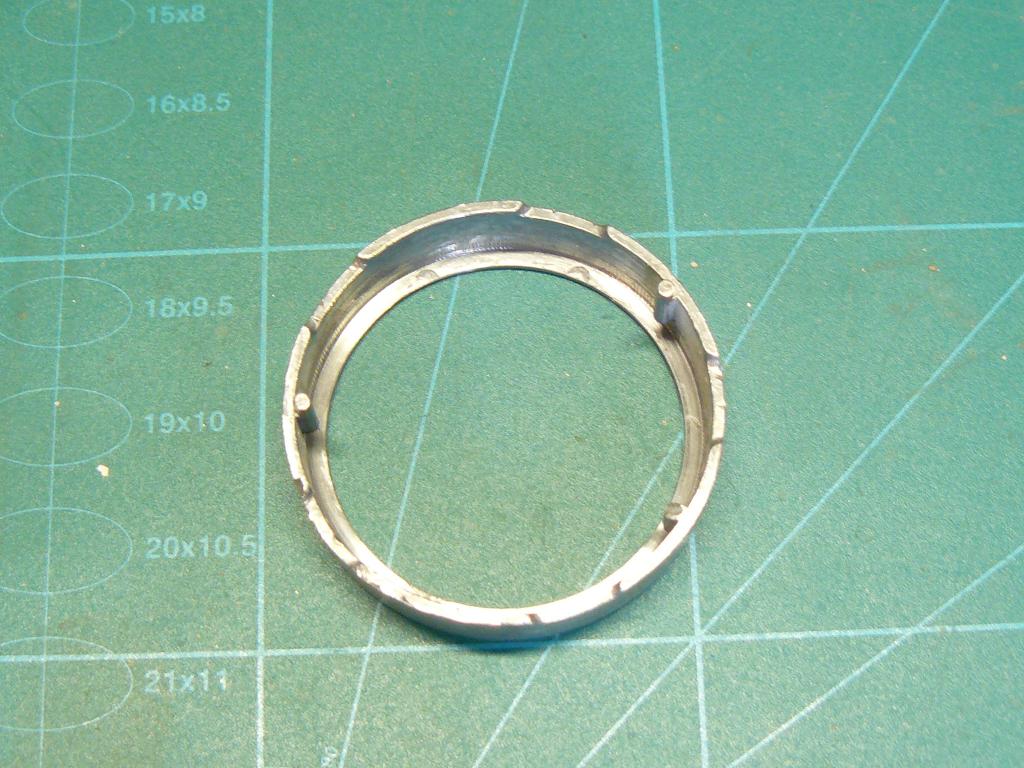

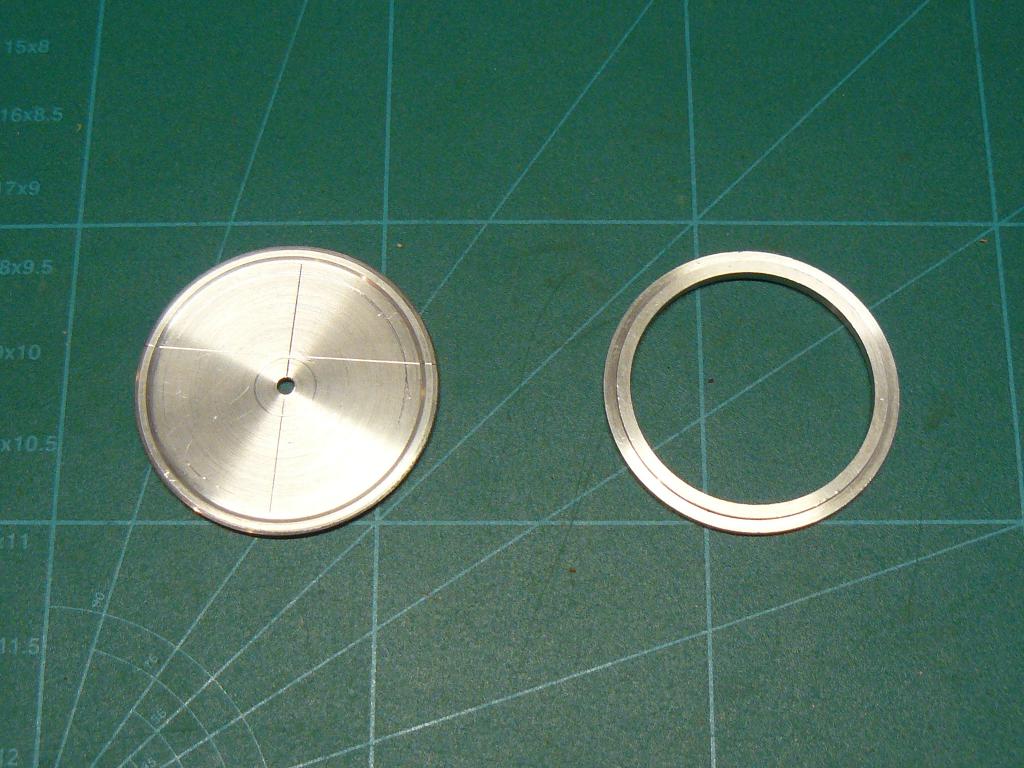

le disque afin de faire la partie fixe de la trappe et l'anneau

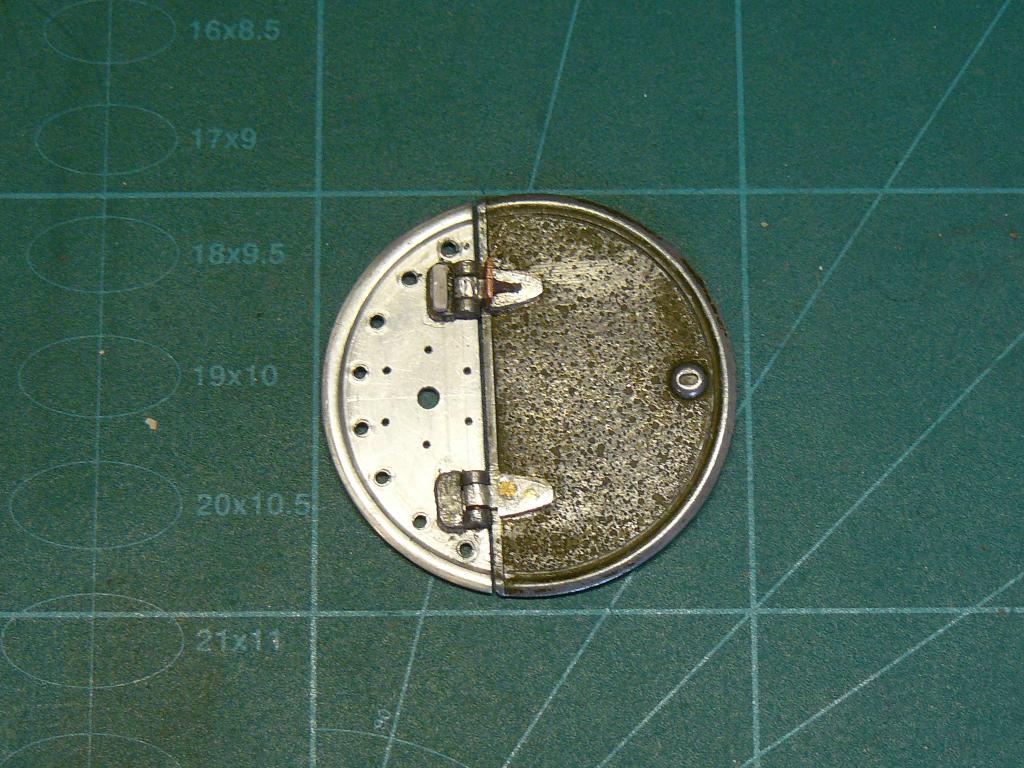

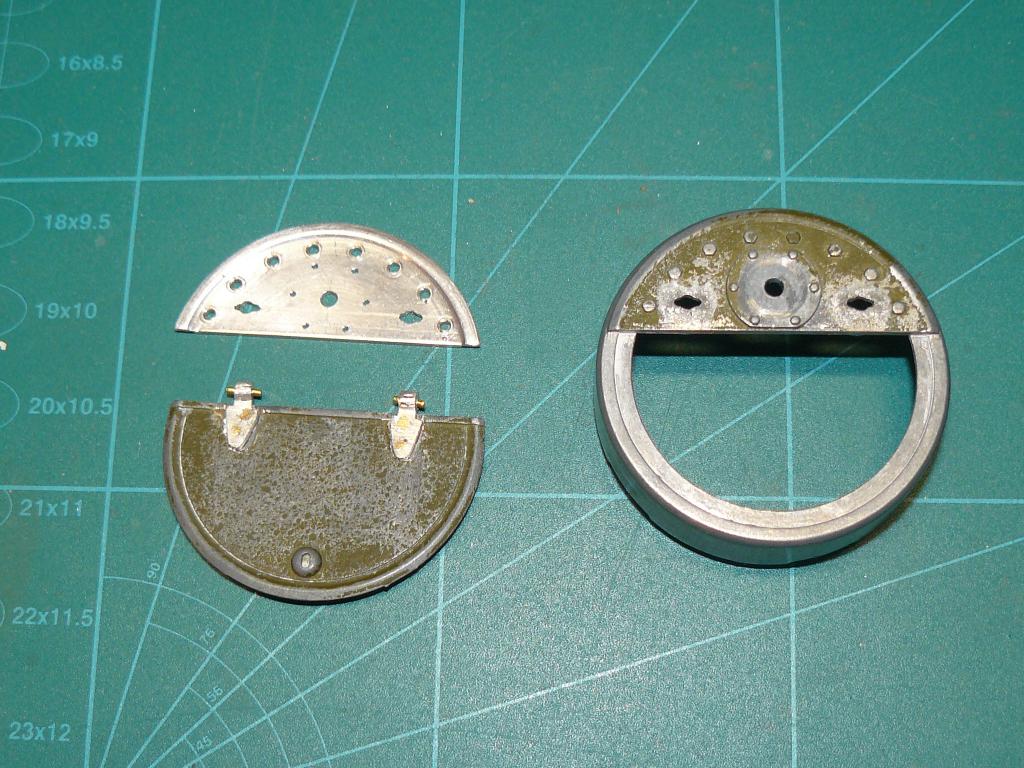

La partie fixe de la trappe refaite, la partie mobile de la trappe. J'ai dû refaire les charnières en alu sur la partie mobile de la trappe car je les ai cassées en voulant les rabaisser un peu.

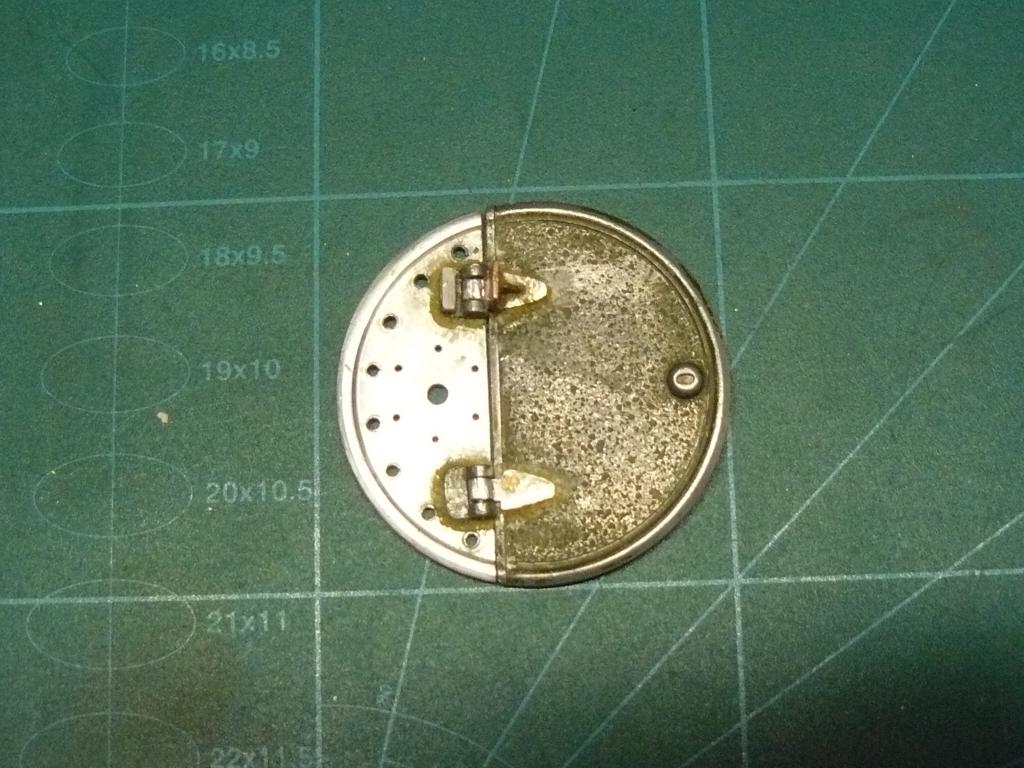

La trappe assemblée avec la butée d'ouverture de la trappe


Les soudures car après montage difficile de les faire

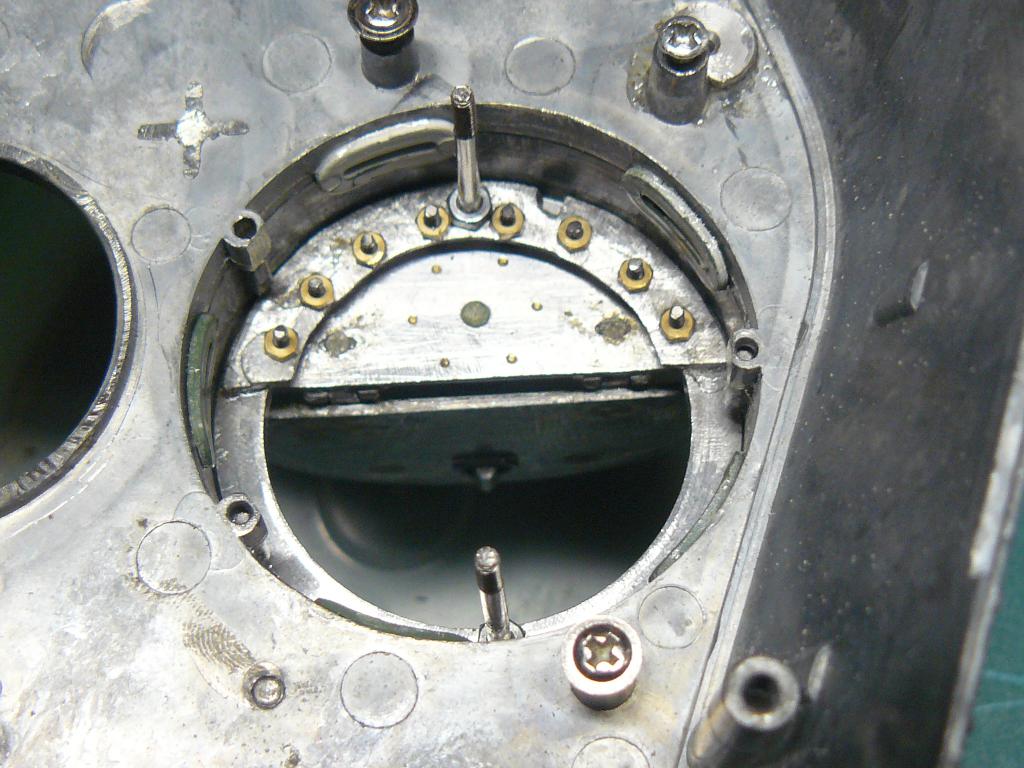

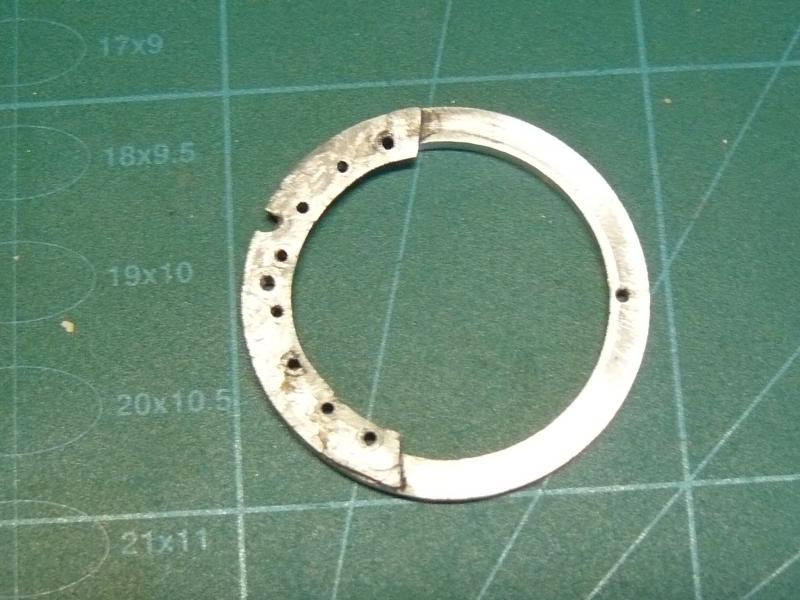

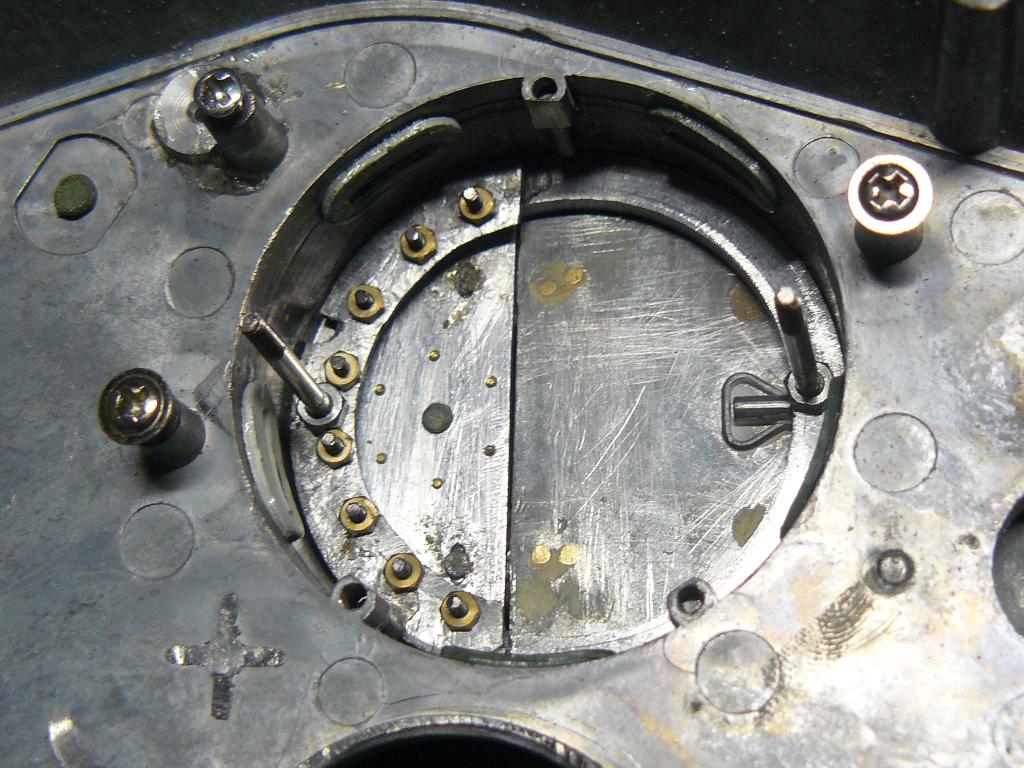

L'anneau équipé de la contre plaque, Je ne pouvais pas faire un diamètre plus petit, sinon l'ouverture aurai été beaucoup trop petite et le rendu n'aurai pas été bien, la contre plaque sert a maintenir les vis et assurer un bon appui au écrou car les trou a cet endroit sont ouvert



Le tourelleau modifié

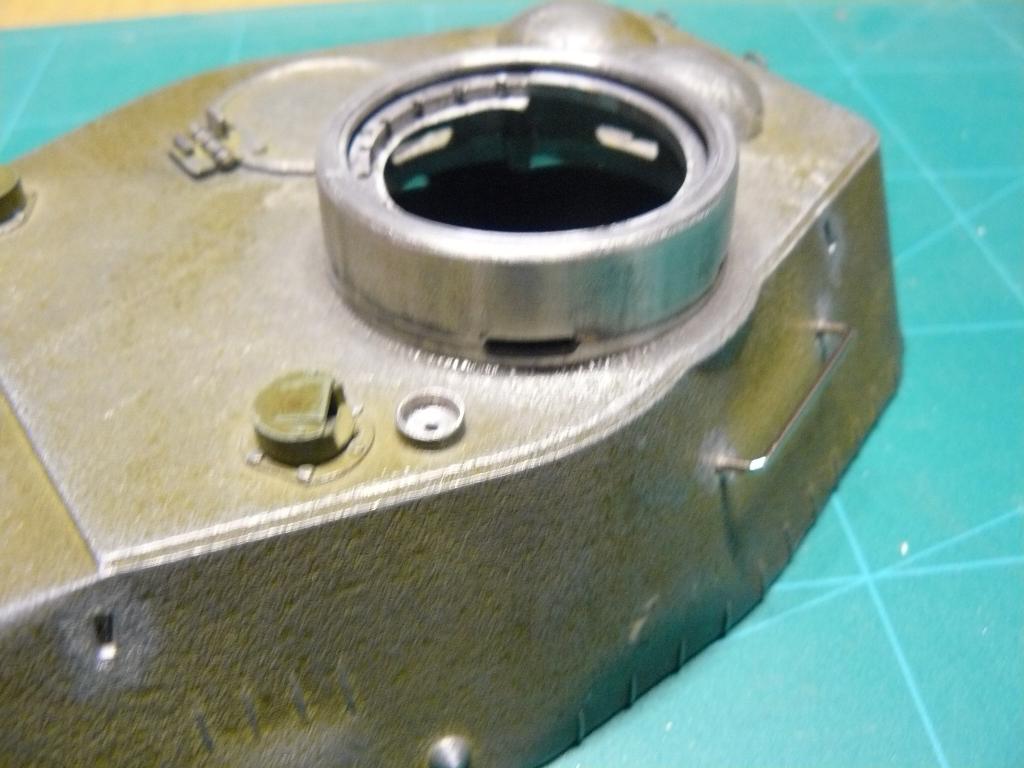

Le tourelleau remis en place ainsi que l'anneau

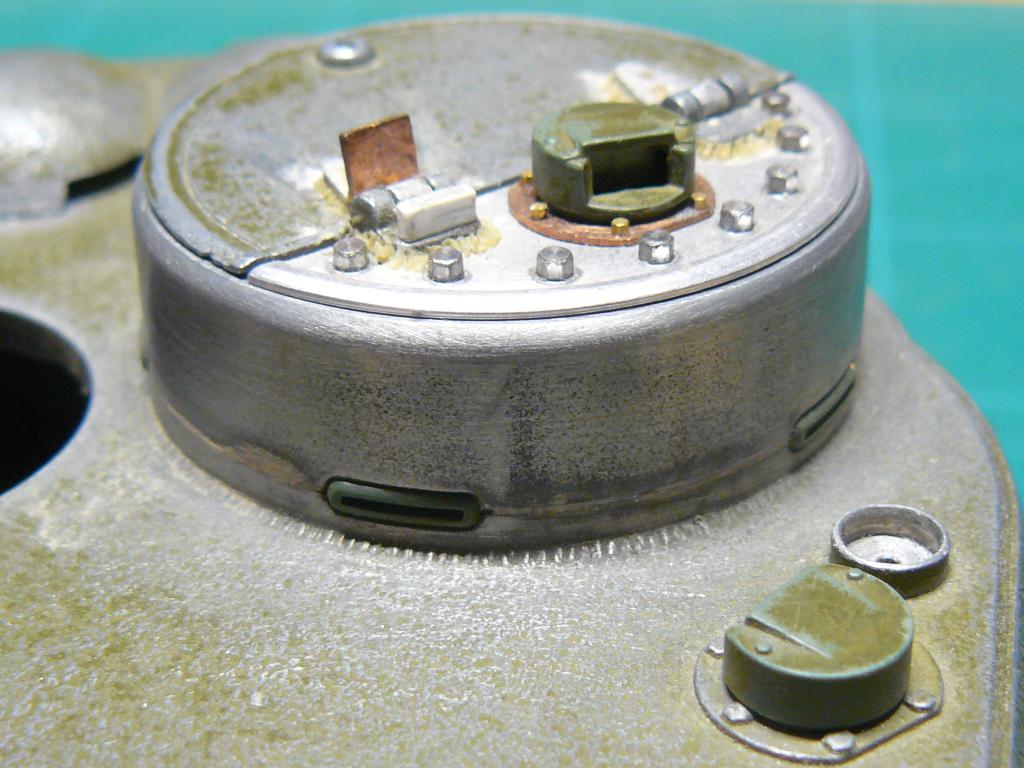

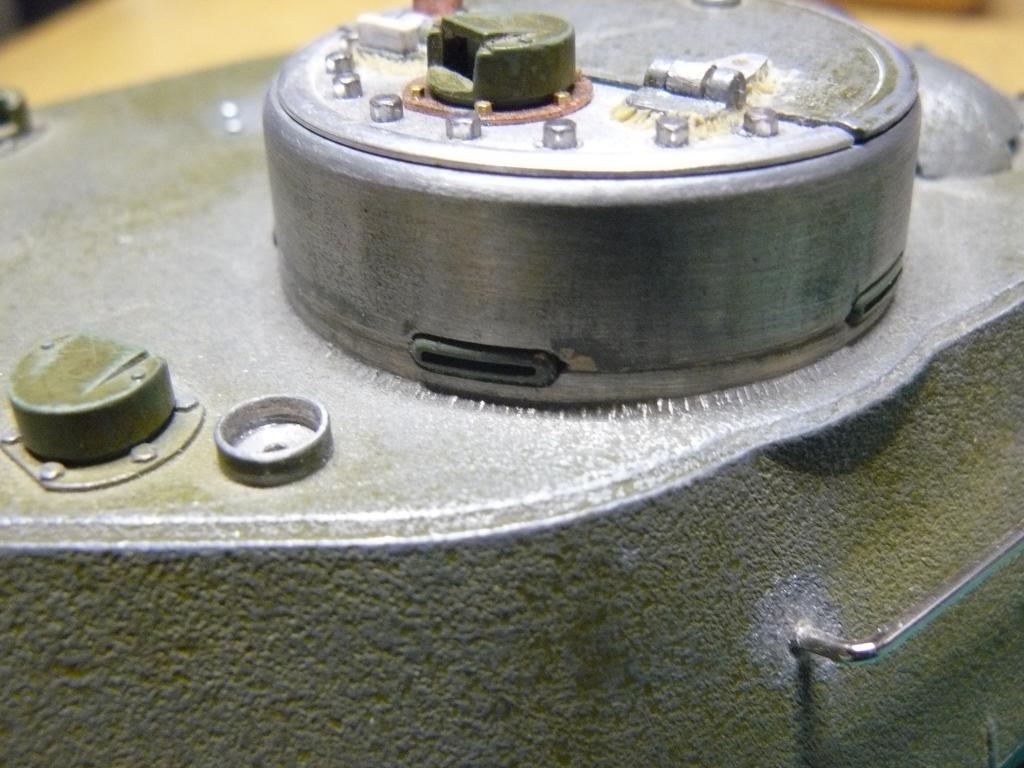

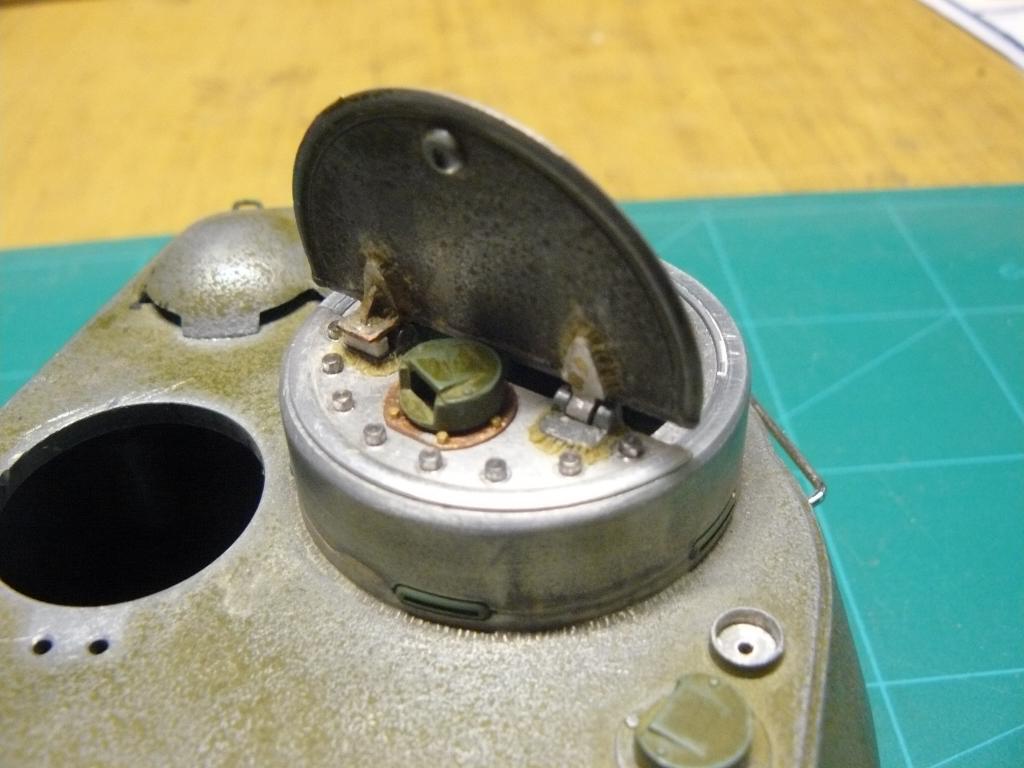

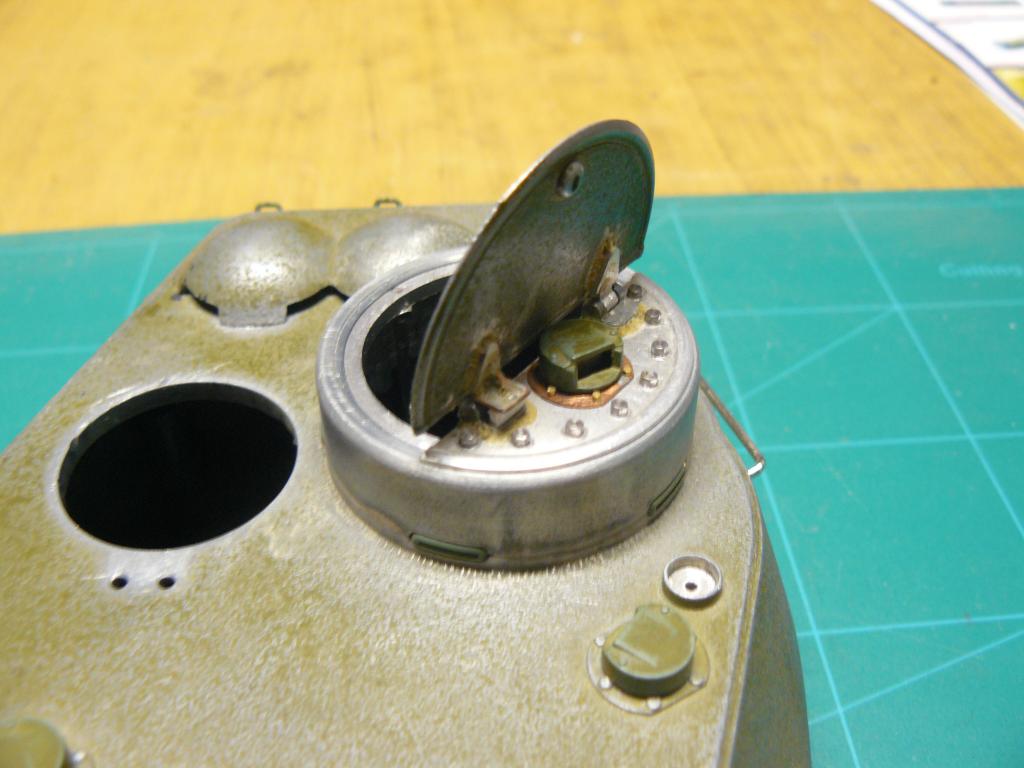

Le tourelleau assemblé





J'ai mastiqué la séparation entre les deux partie du tourelleau, il ne restera plu qu'a faire la texture
J'ai également percé le support de l'antenne et recréer le dessus de la tourelle en bouchant le fond du trou. J'ai remarqué cette protection de la base de l'antenne sur certain char.
Revenir en haut
yan33
Modérateurs
Modérateurs

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 8 154
Sexe: Masculin

MessagePosté le: Lun Jan 22 2018, 00:04 Sujet du message: T 34/85 de Frag Répondre en citant

la je suis sur le c....
excellent boulot Franck
_____________________________________________________
fier d’être sur RCP
Revenir en haut
Visiter le site web du posteur
MIC
LES VETERANS .
LES VETERANS .

Hors ligne

Inscrit le: 27 Avr 2012
Messages: 1 985
Sexe: Masculin

MessagePosté le: Lun Jan 22 2018, 07:58 Sujet du message: T 34/85 de Frag Répondre en citant

MAGNIFIQUE !!!!! J'adore hlkjhl hlkjhl
_____________________________________________________
Si vis pacem, para bellum.
Revenir en haut
bayerlein
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 22 Aoû 2013
Messages: 591
Sexe: Masculin

MessagePosté le: Lun Jan 22 2018, 18:57 Sujet du message: T 34/85 de Frag Répondre en citant

ha ouais quand même! dc dc
Revenir en haut
Frag
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 23 Jan 2015
Messages: 121
Sexe: Masculin

MessagePosté le: Lun Jan 22 2018, 19:39 Sujet du message: T 34/85 de Frag Répondre en citant

Merci pour vos compliments, Yan j'espère que tu ne t'est pas fait trop mal TYPO

Le tourelleau est terminé ma commande étant arrivée pendant sa réalisation, je peut retourner sur la caisse

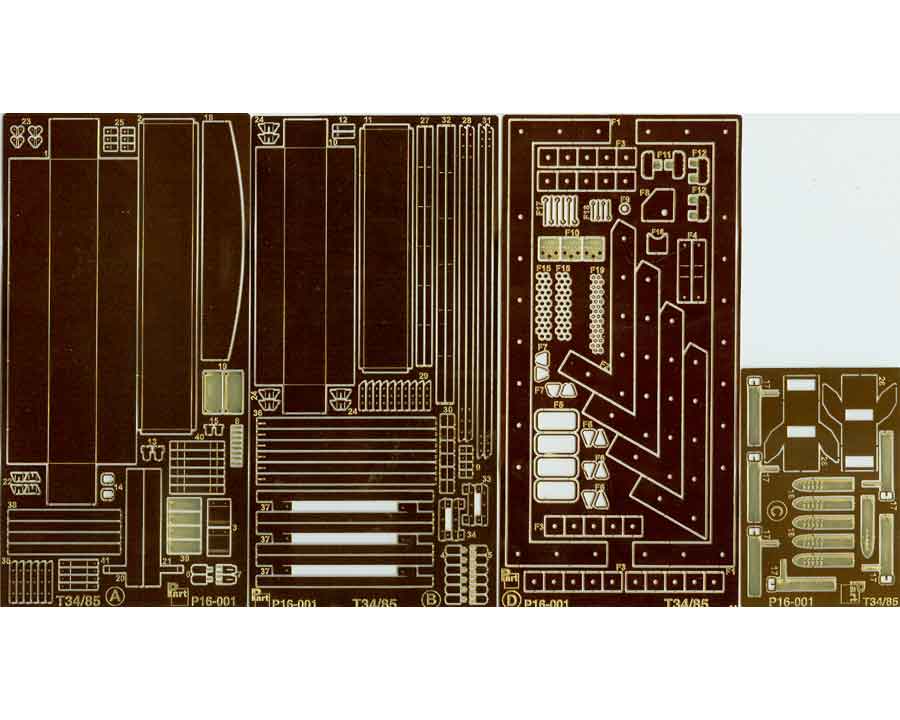

voici ma commande, j'ai trouvé un set de photo-découpe pour T34 Trumpeter ce qui m’intéresse dedans ce sont surtout les grilles et les coffres



voici le lien: http://www.jadarhobby.pl/part-p16001-116-t3485-exterior-p-8371.html?languag…

Les grilles du moteur moulée en plastique d'origine ne sont vraiment pas belle, je cherchais une solution pour les refaire, la photo-découpe m'arrange bien.

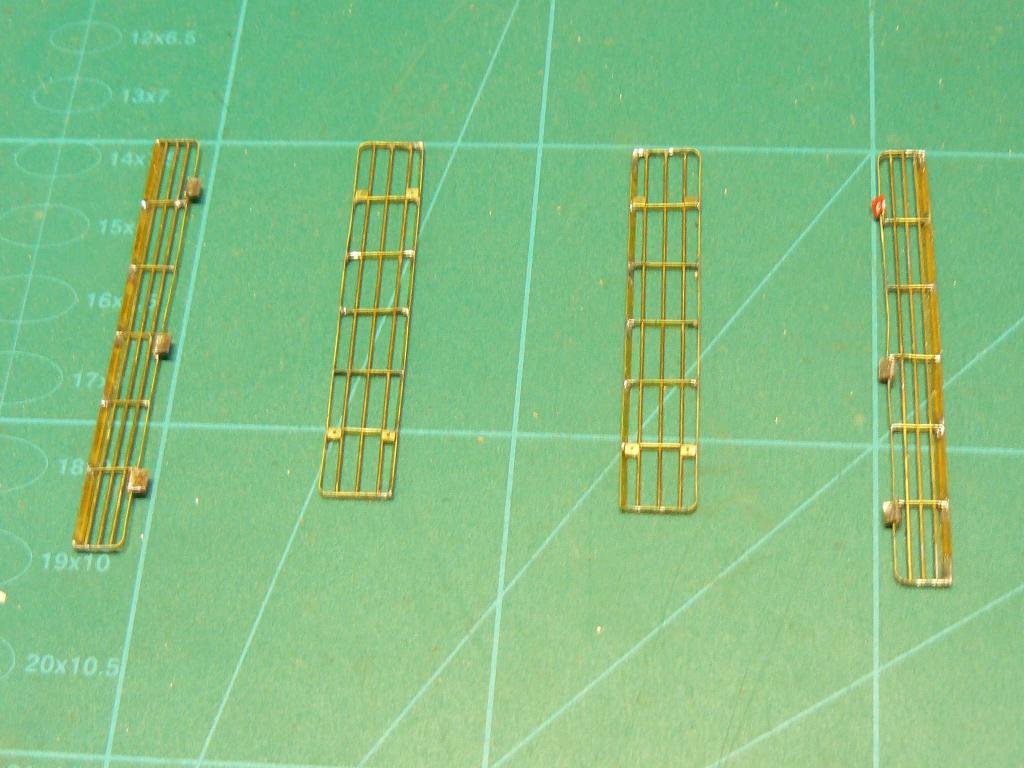

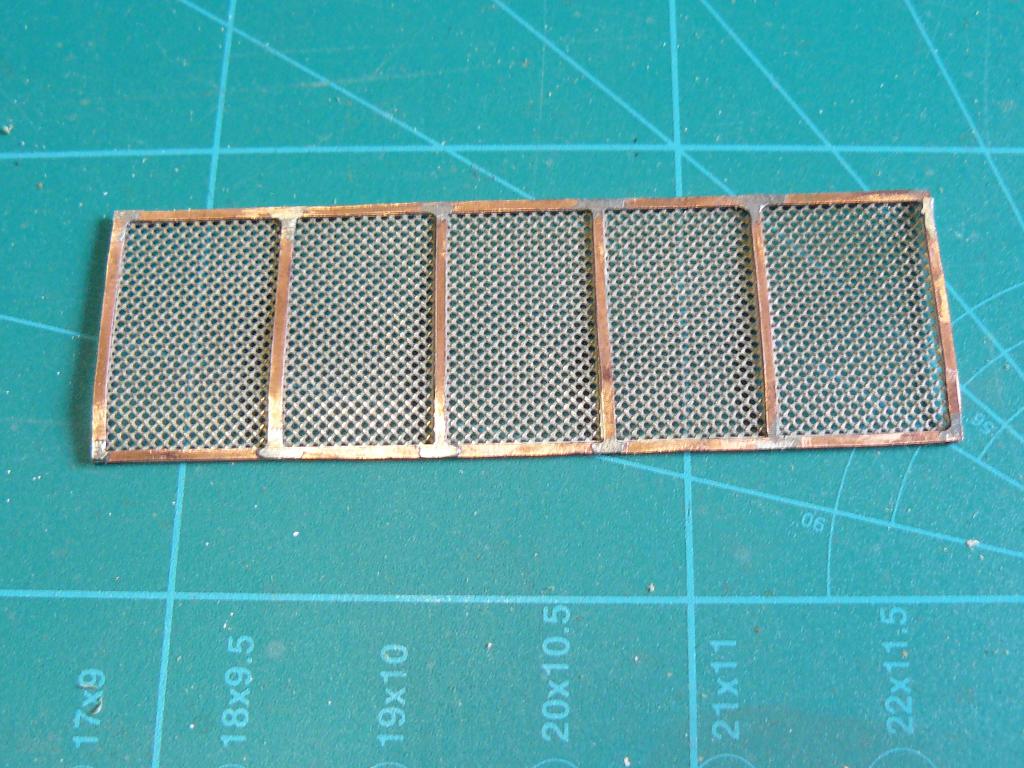

les grilles montées et prête a la mise en place

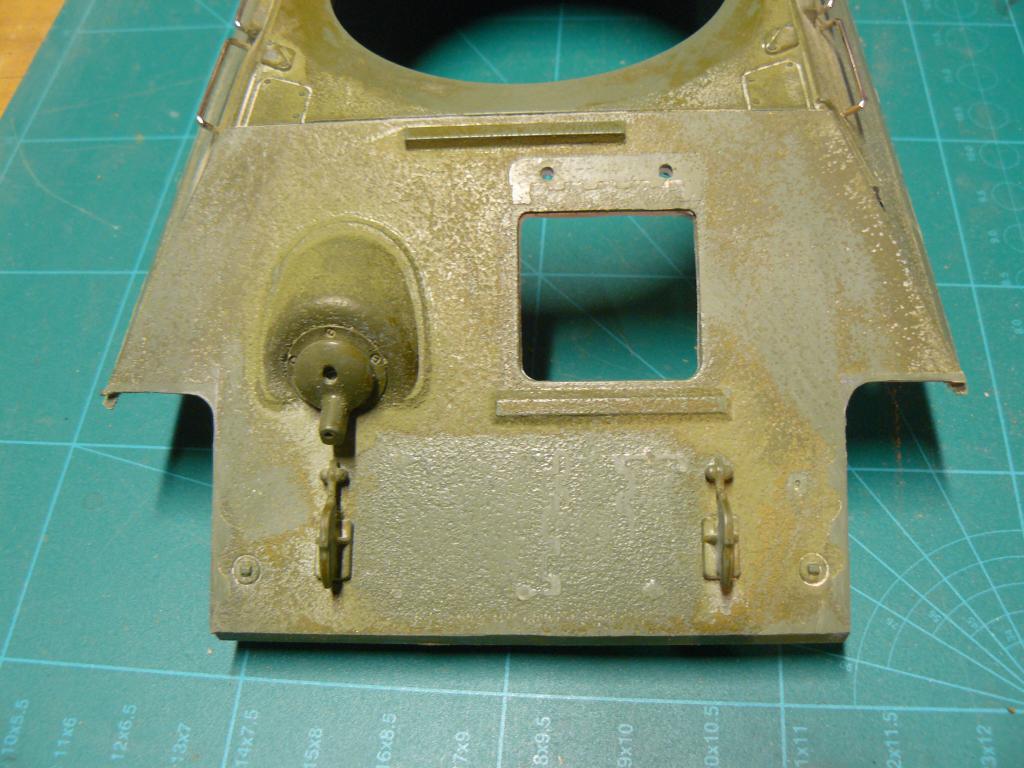

pièce d'origine

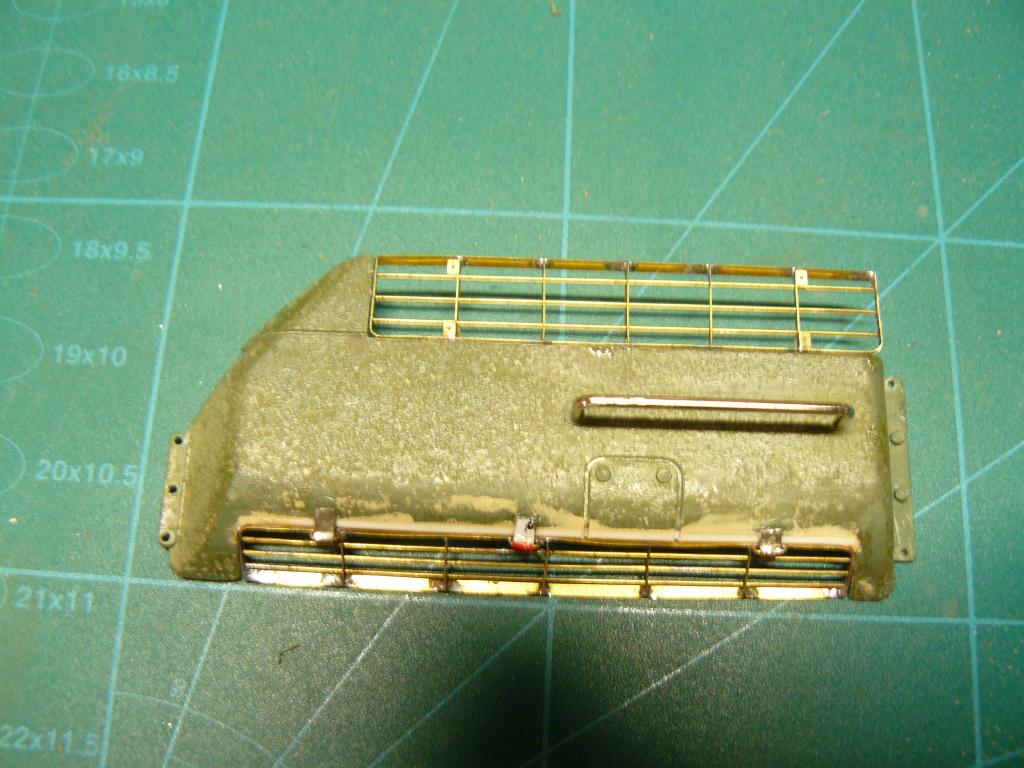

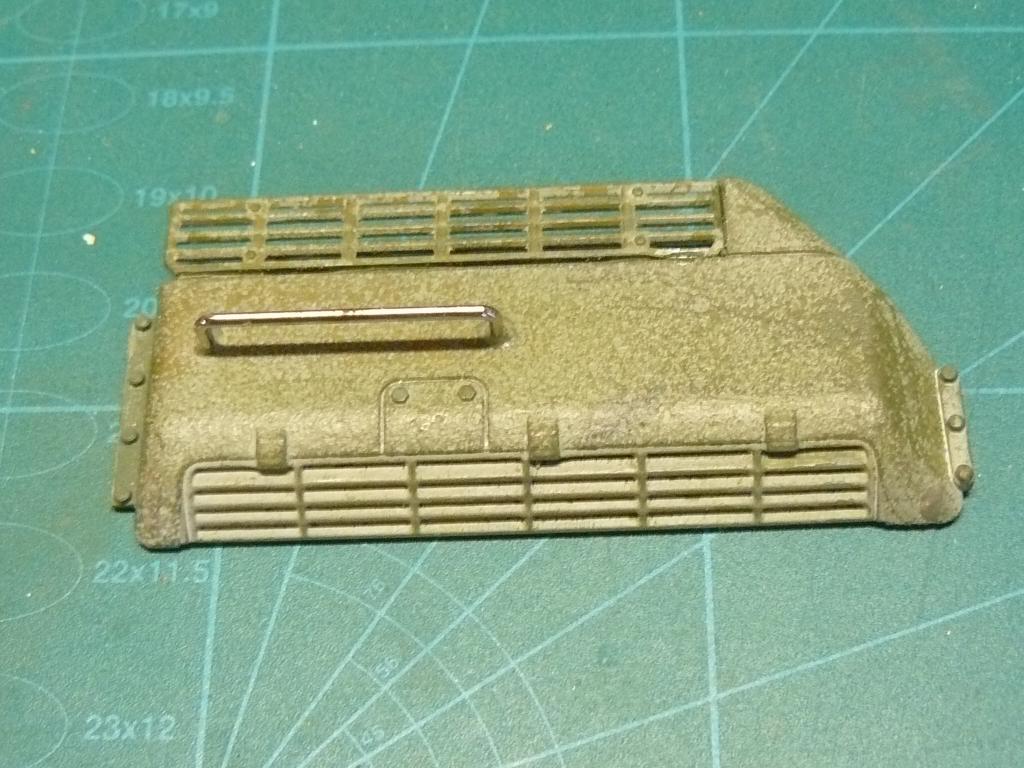

pièce modifiée avec les nouvelles grilles

avant de remonter les couvercles j'ai voulu rendre fonctionnel le feu arrière mais une led de 3 mm et un bout de tube, ça fait trop gros, je me suis rabatu sur une lampe grain de riz de 1.8mm de diamètre



1ère version ( le truc en laiton en haut à droite de la photo )

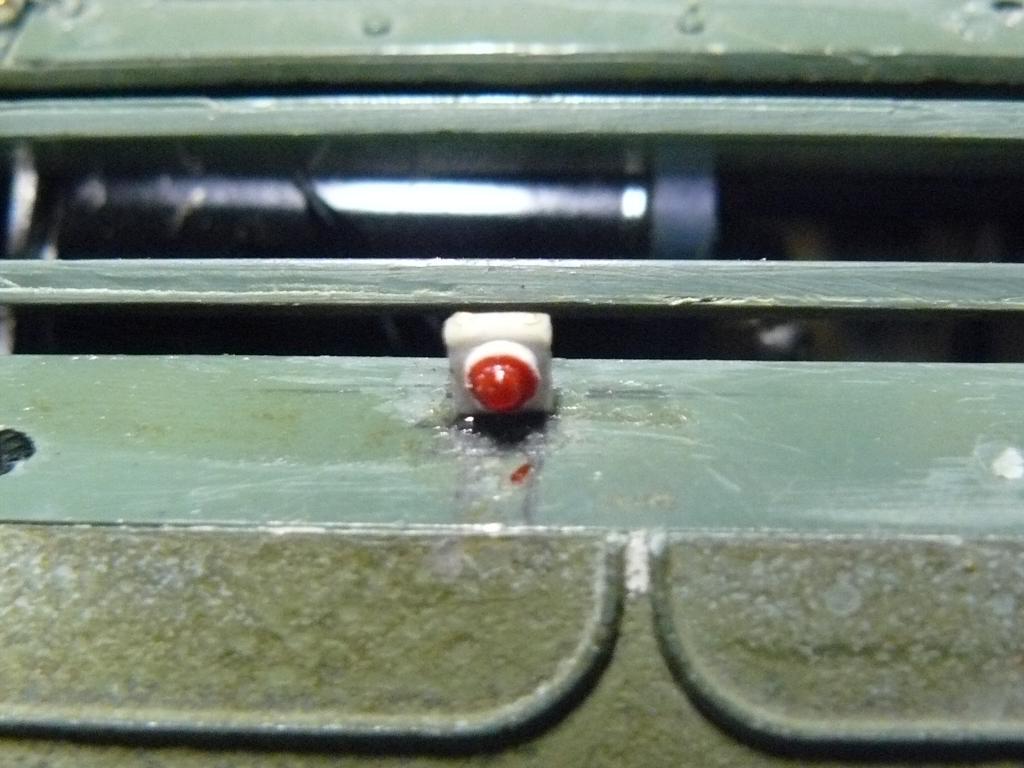

version finale

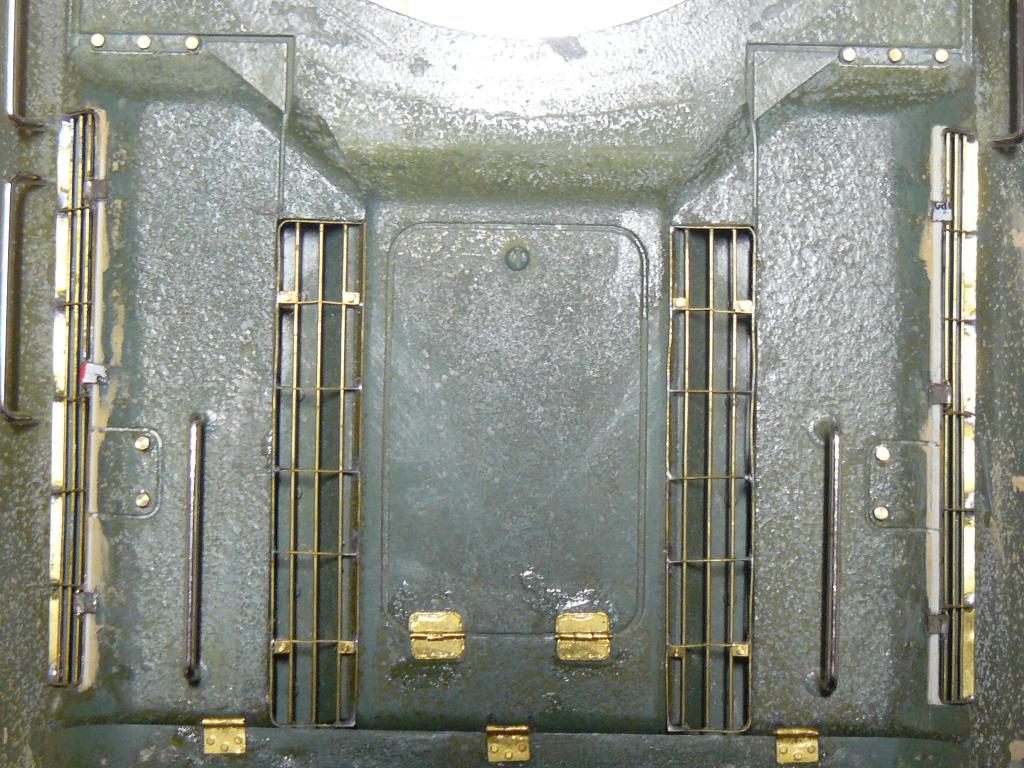

mis en place des capots



détaillage



J'ai rajouter le cadre à la grille arrière

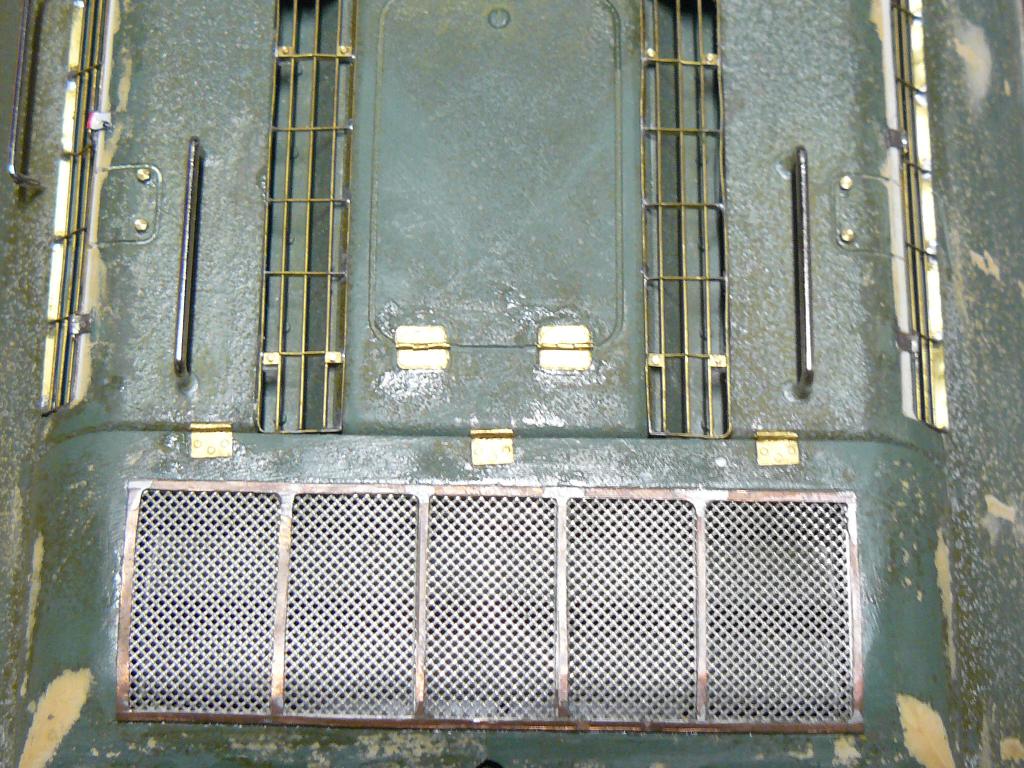

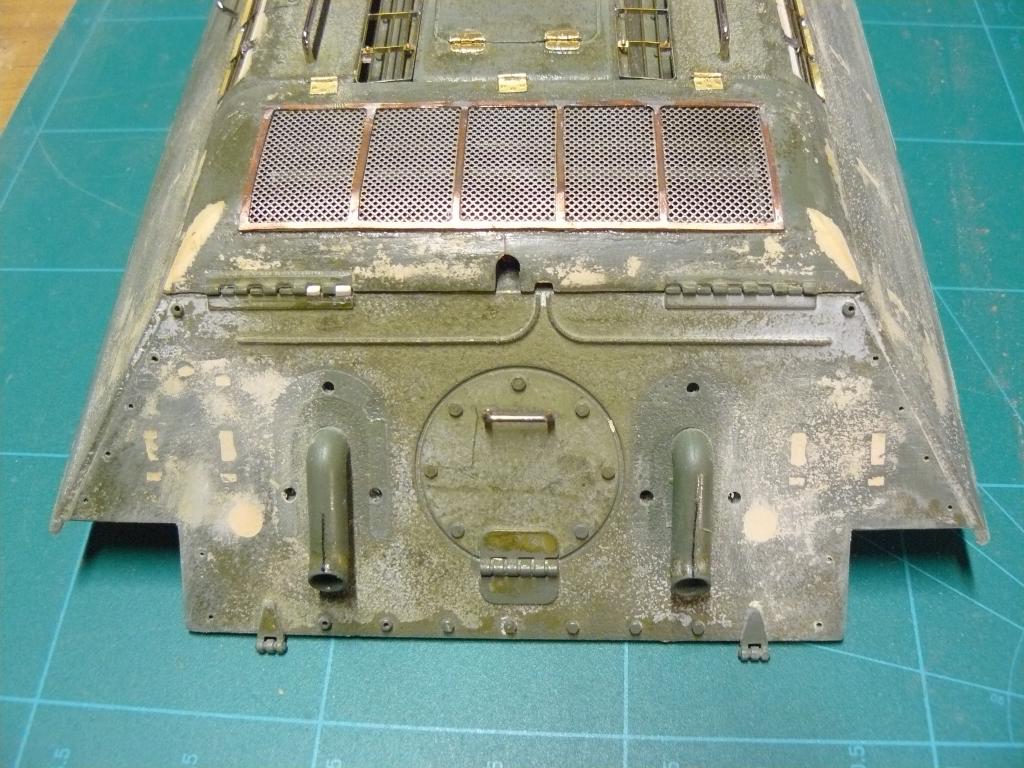

mise en place de la grille sur le char, j'ai mastiqué les angles de ce capot pour reproduire l'angle vif, et c'est soudé

C'est tout pour l'instant
Revenir en haut
bayerlein
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 22 Aoû 2013
Messages: 591
Sexe: Masculin

MessagePosté le: Lun Jan 22 2018, 20:26 Sujet du message: T 34/85 de Frag Répondre en citant

du sacré boulot!bravo fr fr
Revenir en haut
yan33
Modérateurs
Modérateurs

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 8 154
Sexe: Masculin

MessagePosté le: Lun Jan 22 2018, 21:18 Sujet du message: T 34/85 de Frag Répondre en citant

merci frag du partage de lien et effectivement c'est trop beau TYPO TYPO TYPO
pour ton feu arrière tu aurais pu prendre des leds
https://www.ebay.fr/itm/C144R-LED-CMS-pre-cable-0402-rouge-fil-emaille-5-a-…
_____________________________________________________
fier d’être sur RCP
Revenir en haut
Visiter le site web du posteur
SteelCoffin
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 07 Sep 2017
Messages: 192
Sexe: Masculin

MessagePosté le: Mer Jan 24 2018, 13:06 Sujet du message: T 34/85 de Frag Répondre en citant

Un travail d'orfevre...Vivement la suite...!!
_____________________________________________________
A Vaincre sans Péril, On triomphe sans gloire...!!
Revenir en haut
nono
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 12 Juil 2012
Messages: 1 075
Sexe: Masculin

MessagePosté le: Mer Jan 24 2018, 23:03 Sujet du message: T 34/85 de Frag Répondre en citant

Superbe détaillage TYPO
Revenir en haut
Gayal
Modérateurs
Modérateurs

Hors ligne

Inscrit le: 27 Fév 2009
Messages: 4 651
Sexe: Masculin

MessagePosté le: Lun Fév 12 2018, 00:53 Sujet du message: T 34/85 de Frag Répondre en citant

Ouah, le travail de malade, de fou......un grand bravo, vraiment, le T34 avec tes modifs, ca déchire à sec dc dc
Tu tires dans le détails, et le résultat est très prometteur kjhlh
Revenir en haut
Frag
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 23 Jan 2015
Messages: 121
Sexe: Masculin

MessagePosté le: Mar Fév 20 2018, 13:25 Sujet du message: T 34/85 de Frag Répondre en citant

Bonjour à tous,

Merci pour vos compliments TYPO

@ Yan: J'ai bien pensé mettre une led cms mais comme j'avais une lampe grain de riz en stock et pas envie de commander, j'ai fait avec ce que j'avais
Voici la suite,

Avant de commencer a supprimer le garde boues en plastique, j'ai commencer par fabriquer les garde boue latéraux. J'ai plié les six morceaux constituant les deux pièces et assemblé par soudure. J'ai construit un peu vite et pas pensé a faire de photos. Une fois les deux garde boue assemblés j'ai supprimé entièrement les garde boues en plastique et découpé le glacis avant comme dans la réalité afin de placer plus tard les fixation des garde boues avant. Pour l'arrière la modif fut plus simple

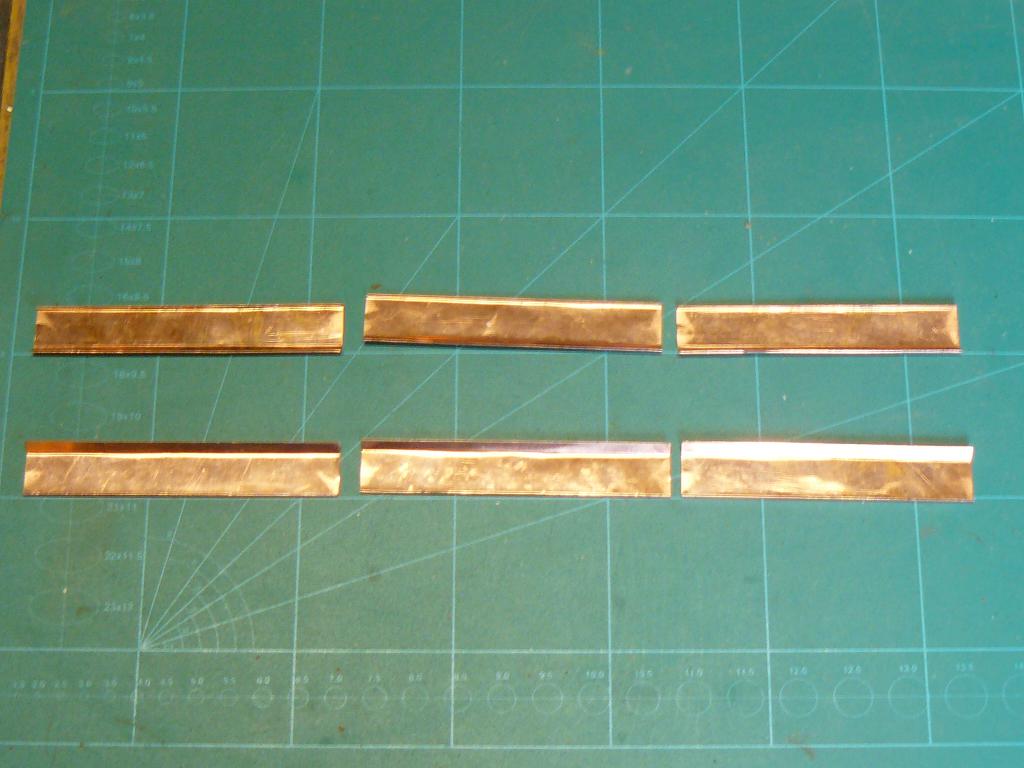

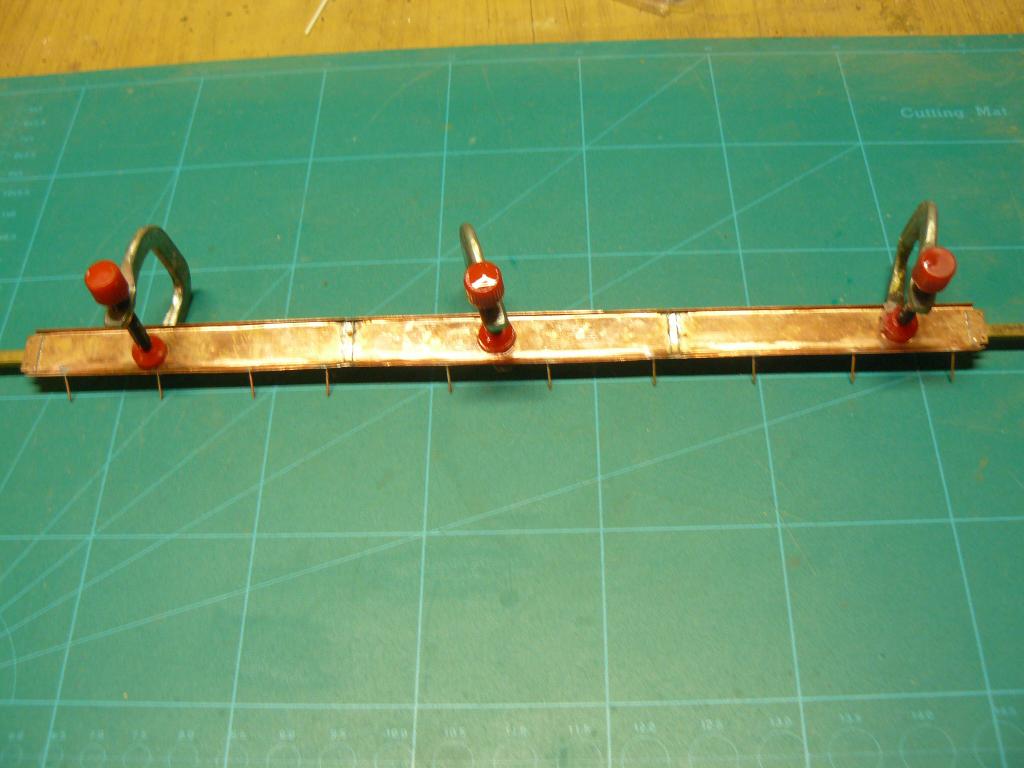

L'assemblage des garde boues latéraux est fait en perçant des trous dans les garde-boue et contre percé dans les flancs dur char. Des pointes sont soudées au garde-boue. Les garde-boue sont collés en place et les pointes sont recourbées à l’intérieur et les têtes arasées



Et là un problème imprévu est apparu, lorsque j'ai présenté le dessus sur le dessous, les "ailes" du chassis inférieur dépassent de trop en dessous et avec la finesse des garde-boue ça ne va pas du tous, une autre grosse modification s'impose: intégrer le haut du passage de chenilles au chassis supérieur. il va falloir également modifier les fixations du système de fermeture. J'ai commencé par doubler le blindage avant pour que les cotés repose dessus

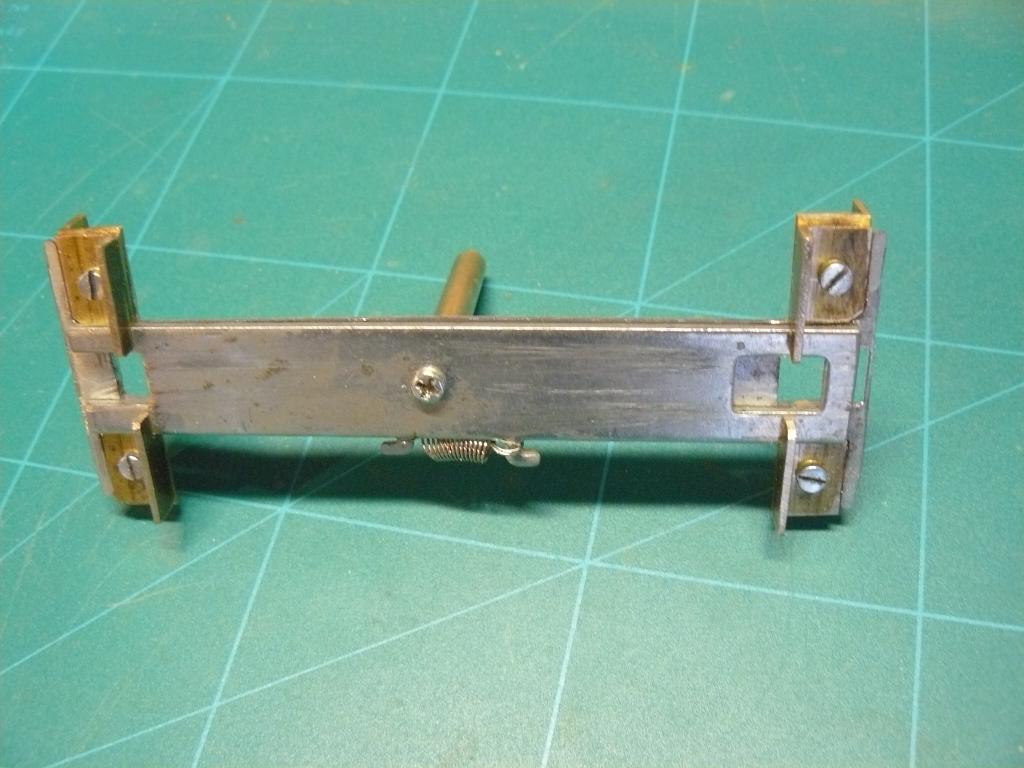

modification du système de fermeture



le système de fermeture en place



coté gauche

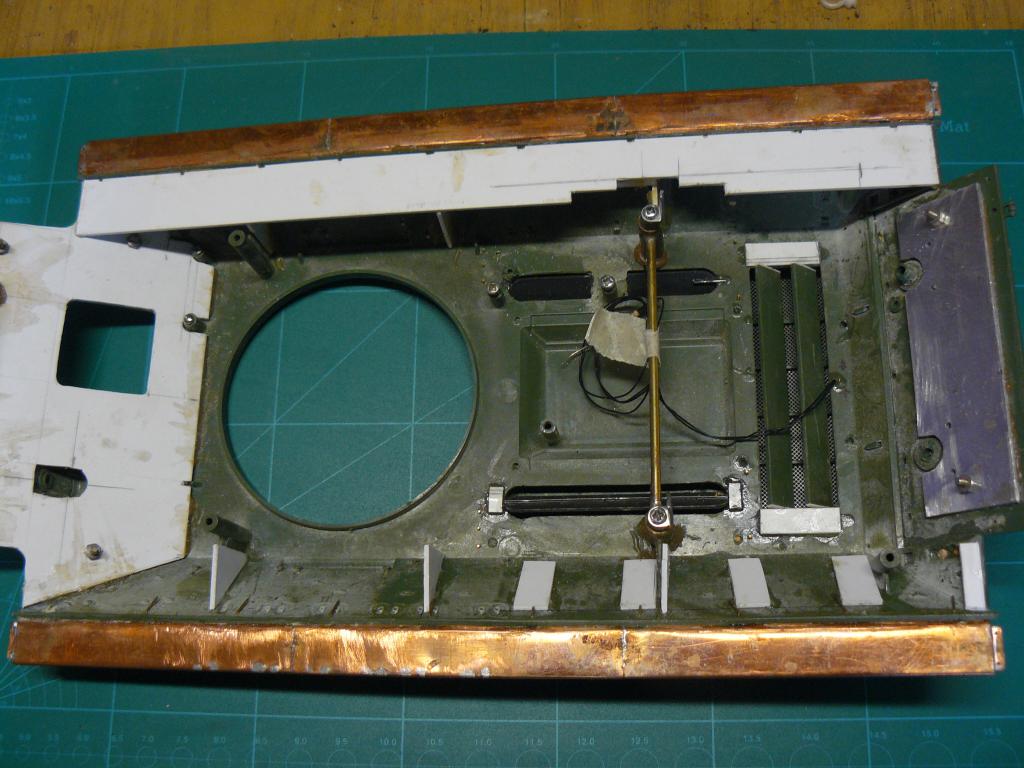

les deux cotés, les découpes, c'est pour laisser la place au système de fermeture



suppression des anciens passage de chenilles

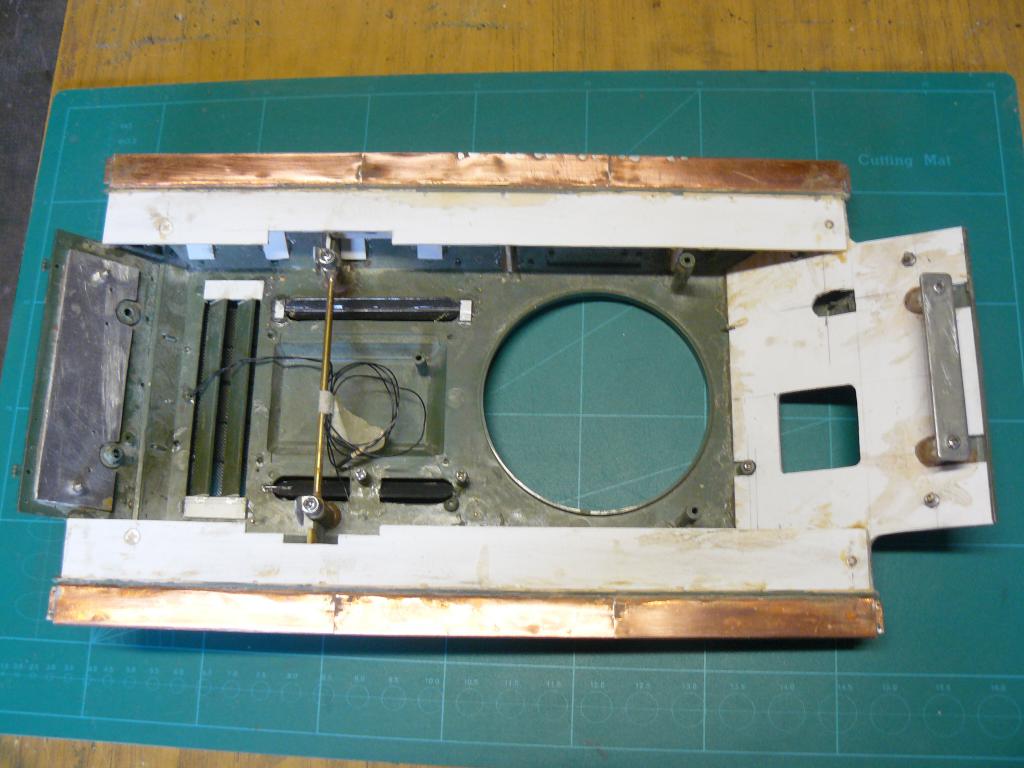

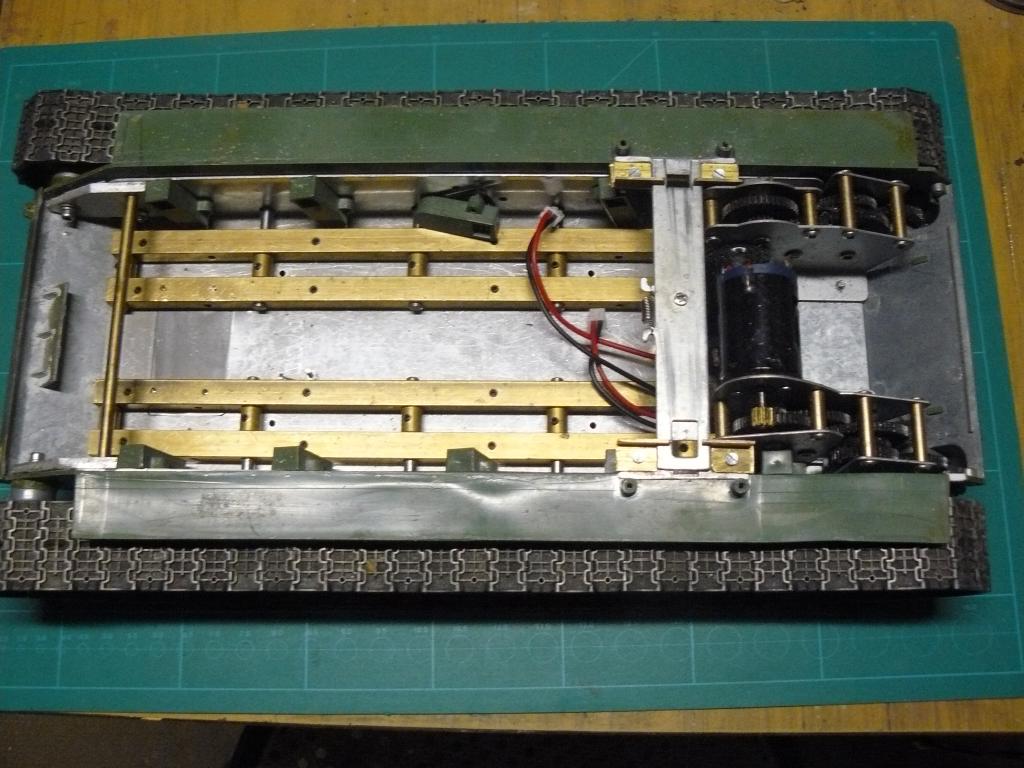

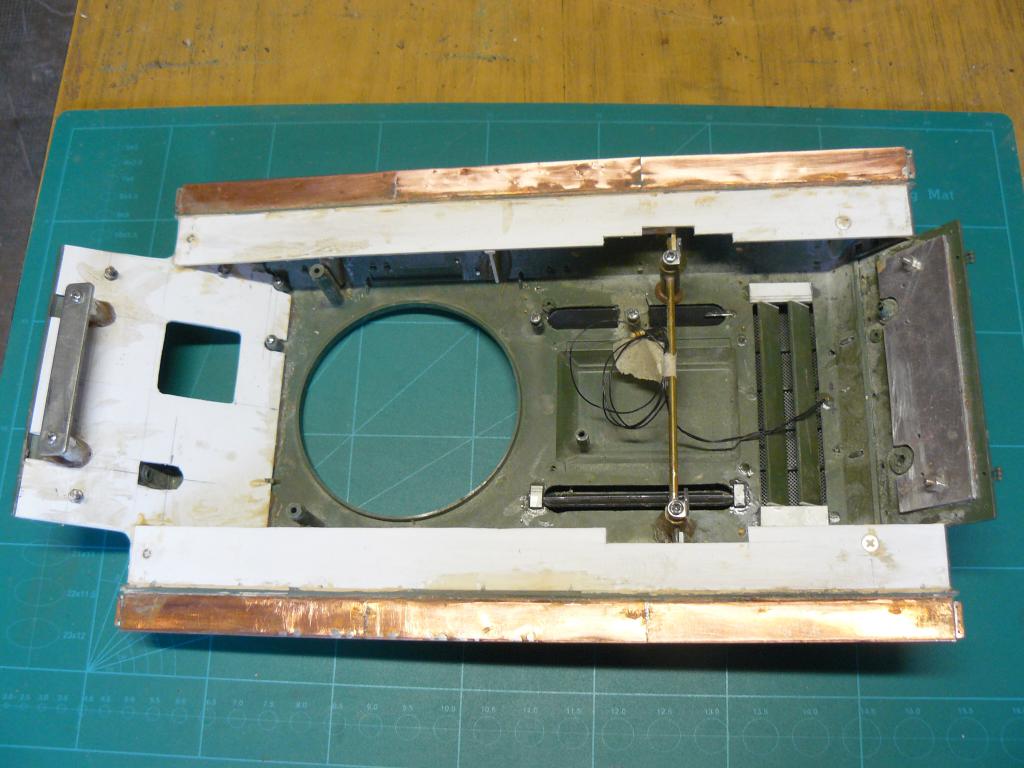

les deux parties du chassis ensemble
Revenir en haut
Bruno
Les Débutants.
Les Débutants.

Hors ligne

Inscrit le: 12 Jan 2018
Messages: 63
Sexe: Masculin

MessagePosté le: Mar Fév 20 2018, 21:13 Sujet du message: T 34/85 de Frag Répondre en citant

fr je suis sur le c.. ! ouahouuu !!! superbe !
