MessagePosté le: Sam Nov 11 2017, 23:17 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

Salut d'un Québec sous la froidure...-7 aujourd'hui...bof, c'Est que pour 5 mois... typo
Bon, j'ai des soucis avec certains branchements pour ma Tk22. selon le tuto de Clark, faut brancher un led dans J3 pour avoir le feed back sur nos ajustements via la télécommance, mais il n'est mentionné nulle part ou connecter la pomme (Apple) HL....sur la barette 5 brins...

J'ai vue qu'elle a un fil noir, un bleu et un rouge et que sur ma connection 5 branches, il y a aussi les memes fils dans le même ordre, donc , je crois que ca va ensemble, mais la lumière ne me donne aucun feed back de programmation, , donc je sais pas ou ca coince...

Sur les deux ''facicules '' d'explications que j,ai entre les mains, nulle part on peut voir ou sont connectés la pomme Ir HL et le led .
SUr une des explications, on me dit de remplacer le led IR , sensé envoyer le message a l'autre char, par un led de couleur pour pouvoir voir nos ajustements une fois branché dans le J3, mais j'ai aucune réaction, donc...je sais pas ou branché mon led....
J'esperes que je suis assez clair...!!! df
_____________________________________________________
A Vaincre sans Péril, On triomphe sans gloire...!!
Revenir en haut
Publicité






MessagePosté le: Sam Nov 11 2017, 23:17 Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 995
Sexe: Masculin

MessagePosté le: Dim Nov 12 2017, 11:00 Sujet du message: TK 22 Répondre en citant

Bonjour Steel..... TYPO
Je sais pas si peut t'aider,je ne suis pas spécialiste ,mais ci joints un lien sur la TK
http://www.clark-model.com/eng/index_e.html
http://www.clark-model.com/eng/prod_rx20/TK2X Diagram EN v1_0.jpg

Revenir en haut
SteelCoffin
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 07 Sep 2017
Messages: 192
Sexe: Masculin

MessagePosté le: Dim Nov 12 2017, 14:02 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

Merci CLo. J,avais déjà , mais bon, je potasses......On va finir par trouvé...Probablement une mauvaise connection quelque part, ou une inversion de polarité.... typo
Je suis là-dessus pour le moment ..
== https://www.youtube.com/watch?v=zZByyYhJce0
_____________________________________________________
A Vaincre sans Péril, On triomphe sans gloire...!!
Revenir en haut
yan33
Modérateurs
Modérateurs

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 8 154
Sexe: Masculin

MessagePosté le: Dim Nov 12 2017, 22:33 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

es tu sûr que ta led témoin est branché dans le bon sens ???
_____________________________________________________
fier d’être sur RCP
Revenir en haut
Visiter le site web du posteur
SteelCoffin
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 07 Sep 2017
Messages: 192
Sexe: Masculin

MessagePosté le: Lun Nov 13 2017, 01:42 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

C"est ca que je travaille . pas trouvé le bon sens pour le moment semble-t-il...et mon accu est mort, je me suis procuré une 3000mAh et un 4200mAh....je vais bien voir s'il a différence..."!!! TYPO
_____________________________________________________
A Vaincre sans Péril, On triomphe sans gloire...!!
Revenir en haut
SteelCoffin
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 07 Sep 2017
Messages: 192
Sexe: Masculin

MessagePosté le: Ven Nov 17 2017, 13:41 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

Décidément j'y arrive pas...Je peux rien tirer de ma Tk22...à part les fonctions habituelles, pas moyen de la programmer même en suivant les directives de branchements sur le site de Clark et Cie...Il n'y a aucune réaction de ma led quand j'utilise ma télécommande de programmation, j,ai tout essayé les combinaisons possibles et imaginables....J'en viens même a peser réinstallé la vieille platine d'origine....Chuis dans l'noir total.......... typo typo typo typo

P.S. Sur un site, on me dit d'utiliser la led d'émission IR, celle qui envoi le signal a l,autre tank et la changer pour une led visible pour fin de programmation, et sur l'autre site, on me dit de simplement branché la connection 5 poles et de branché un led dessus....??? Lequel dit vrai, les 2 ne marchent pas de toute facon....
Devrais-je rebinder mon récepteur....??? typo typo typo typo
_____________________________________________________
A Vaincre sans Péril, On triomphe sans gloire...!!
Revenir en haut
SteelCoffin
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 07 Sep 2017
Messages: 192
Sexe: Masculin

MessagePosté le: Dim Nov 19 2017, 17:28 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

Une semaine de galere et toujours rien, aucune réaction du led sensé ''recevoir'' les coups de l'autre tank ( simulé par la télécommande Sony...) afin de me donner l'indication de la programmation que j'inscris....mais rien, nothing nada, nein.....Le site de Clark est tres bien fait, mais aucune FAQ concernant mon probleme...!!!
Des idées...?? typo typo typo typo typo typo
_____________________________________________________
A Vaincre sans Péril, On triomphe sans gloire...!!
Revenir en haut
Sturm
LES VETERANS .
LES VETERANS .

Hors ligne

Inscrit le: 26 Jan 2010
Messages: 3 844
Sexe: Masculin

MessagePosté le: Lun Nov 20 2017, 13:50 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

Elle fonctionne ta télécommande Sony? Les piles sont bien placées? La Led Ir clignote quand tu actionnes une touche?
_____________________________________________________
Rendez-vous à villers-Bocage.
Revenir en haut
SteelCoffin
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 07 Sep 2017
Messages: 192
Sexe: Masculin

MessagePosté le: Lun Nov 20 2017, 14:03 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

Merci du coup de main, 1- Piles en place et chargées.... TYPO ...LA led....pas de clignotement, mais si je mets une autre led sur les même contacts, le courant passe, mais comme c'est de l'infrarouge, je vois rien....et sur la 2e télécommande non plus...( j'en ai 2 en effet, ....au cas ou...)
Je trouve pas la bonne combinaison des 3 fils de la pomme IR jusqu'à la connection 5 brins, j'ai tout essayé les combinaisons, positif au milieu, a gauche a droite, rien n'y fait...
_____________________________________________________
A Vaincre sans Péril, On triomphe sans gloire...!!
Revenir en haut
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 995
Sexe: Masculin

MessagePosté le: Lun Nov 20 2017, 14:07 Sujet du message: Branchement Répondre en citant

Bonjour TYPO
Et ce schéma ne t'a pas aidé ?
http://www.clark-model.com/eng/prod_rx20/TK2X Diagram EN v1_0.jpg typo typo
Revenir en haut
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 995
Sexe: Masculin

MessagePosté le: Lun Nov 20 2017, 14:25 Sujet du message: Branchement Répondre en citant

Sais plus si déjà envoyé ...
https://www.rctankwarfare.co.uk/forums/viewforum.php?f=204&sid=16f814e7…
http://www.hobbyhavoc.com/forum/index.php?board=189.0
http://www.rcuniverse.com/forum/rc-tanks-369/?daysprune=-1&order=desc&a…
Le dernier ai pas trouvé page spécifique,et vue le nombre de post typo quand même bizarre que arrive pas à faire fonctionner ,bon courage,espérant avoir apporté la modeste contribution jyk
Revenir en haut
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 995
Sexe: Masculin

MessagePosté le: Lun Nov 20 2017, 18:51 Sujet du message: Branchement Répondre en citant

Sinon il y a ceci typo
http://m.heng-long-panzer.de/item/32323030
Revenir en haut
SteelCoffin
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 07 Sep 2017
Messages: 192
Sexe: Masculin

MessagePosté le: Mar Nov 21 2017, 01:42 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

Le dernier lien est dans la langue de Goethe, pas mon fort, même si j'adore..les autres liens, je connaissais déjà sauf celui de RCtankwarfare.UK. je vais voir la....
POur le diagramme, je l'ai suivi a la lettre pour les connexions, toujours sans succes....
Merci tout de même du précieux coup de main, j'apprécie vraiment....CA serait trop dommage de mettre au panier ma Tk22 juste parce que je peux pas la programmer et revenir au Rx18 d'origine..!!!!
Je vais voir avec le lien de Tank Warfare et on verra...Merci encore..
_____________________________________________________
A Vaincre sans Péril, On triomphe sans gloire...!!
Revenir en haut
yan33
Modérateurs
Modérateurs

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 8 154
Sexe: Masculin

MessagePosté le: Mar Nov 21 2017, 07:41 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

excuse moi Guy mais que veux tu programmer sur ta tk ????
_____________________________________________________
fier d’être sur RCP
Revenir en haut
Visiter le site web du posteur
SteelCoffin
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 07 Sep 2017
Messages: 192
Sexe: Masculin

MessagePosté le: Mar Nov 21 2017, 12:59 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

Pas de probleme; plusieurs choses, 1- ajouter du momentum pour simuler le poids du char. === https://www.youtube.com/watch?v=dezwQzYvWMg
2- Éliminer l'effet de recul lors du tir
3- Ajuster le pivot par mixiture, ..par mixation,par mixtaturation, mixtrituration.... bref, en trifouillant le mixte de ma radio..... TYPO
4-Réduire le temps de recharge entre chaque tir,
5-Augmenter la résistance lors de coup direct
6-Limité le recul du char lors de coups reçus...
POur le reste, ca semble bon, mais je dois me mettre aux standands de mon club , alors,faut passer par la....

Il y a aussi le changement de sons gf entre le Leo2A6 et le ZTZ99a, mais ca, j'ai pas trouvé ou le faire, même si le Tk22-L2 le permet... typo ddcs
_____________________________________________________
A Vaincre sans Péril, On triomphe sans gloire...!!
Revenir en haut
yan33
Modérateurs
Modérateurs

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 8 154
Sexe: Masculin

MessagePosté le: Mar Nov 21 2017, 22:14 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

ok pour le début mais pour le son tu ne vas pas le changer comme ça car il faut injecter le set son a la place
_____________________________________________________
fier d’être sur RCP
Revenir en haut
Visiter le site web du posteur
SteelCoffin
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 07 Sep 2017
Messages: 192
Sexe: Masculin

MessagePosté le: Mer Nov 22 2017, 02:01 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

Ok, c'est noté....Je vais prendre des clichés de mes connexions et tu me dira si tout est en place, car je sais plus trop ou orienter mes investigations..... typo typo
_____________________________________________________
A Vaincre sans Péril, On triomphe sans gloire...!!
Revenir en haut
SteelCoffin
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 07 Sep 2017
Messages: 192
Sexe: Masculin

MessagePosté le: Jeu Nov 23 2017, 13:54 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

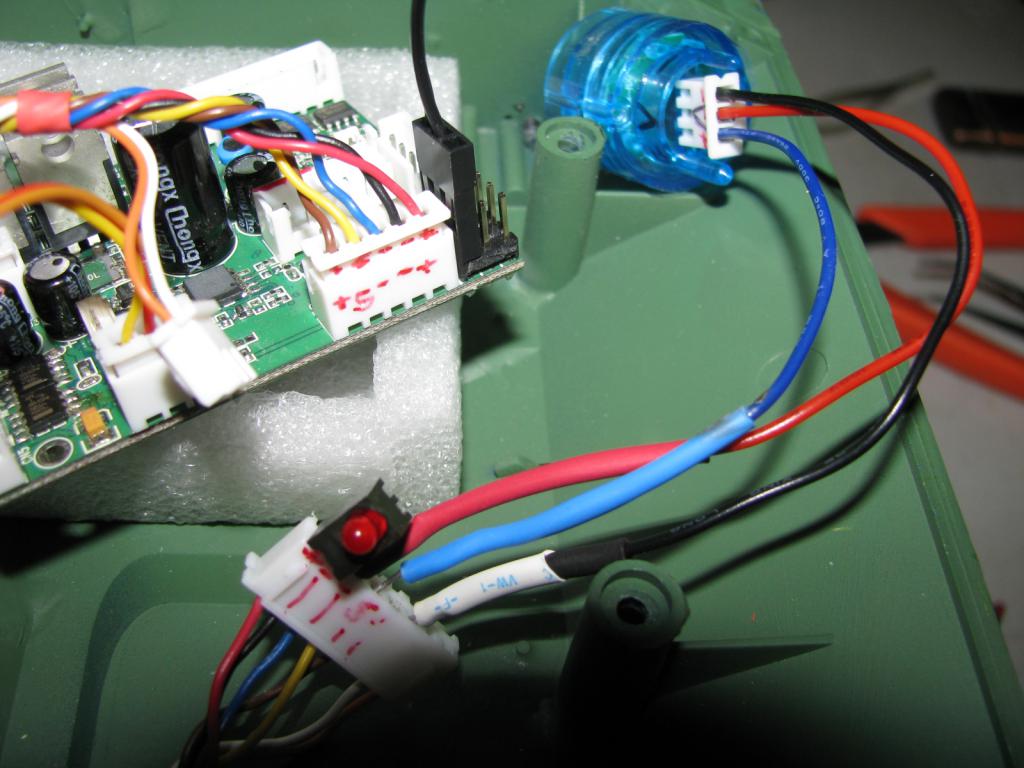

Voila mes connexions...==



J'esperes réellement que ca va débloqué tout ca, j'ai 2 semaines de retard sur mon planning pour réintégrer mon club, ca coince.... typo
_____________________________________________________
A Vaincre sans Péril, On triomphe sans gloire...!!
Revenir en haut
yan33
Modérateurs
Modérateurs

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 8 154
Sexe: Masculin

MessagePosté le: Jeu Nov 23 2017, 21:33 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

alors quand je compare avec mon module
ton fil bleu doit etre avec ton fil marron
ton fil noir doit être avec le fil jaune
ton fil rouge avec le fil bleu
_____________________________________________________
fier d’être sur RCP
Revenir en haut
Visiter le site web du posteur
SteelCoffin
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 07 Sep 2017
Messages: 192
Sexe: Masculin

MessagePosté le: Ven Nov 24 2017, 02:19 Sujet du message: Branchements sur Tk22 pour programmation. Répondre en citant

DÉsolé mais le fil bleu doit etre avec le marron ou le rouge....??? En partant de la pomme ou de la platine ??
SI tu pouvais etre plus explicite en me mentionnant les fils en partant de la pomme HL vers le premier connecteur 8 brins ; (3=HL 2=led, 2= connecteur 2 brins) et de ce dernier vers le connecteur 5 brins de la platine....
J'esperes sincèrement que ca va fonctionner, car j'ai essayé a peu pres toutes les permutations possibles..... Je vais tenter le coup aprés ta réponse....
Merci encore énormément pour le support...!!!
