MessagePosté le: Jeu Aoû 10 2017, 11:54 Sujet du message: branchement module elevation recul du canon sur char heng long Répondre en citant

Bonjour à tous,

J'ai acquis récemment un joli tigre I Torro d'occas quasiment full métal et BB. Je souhaitais le convertir en IR avec recul du canon. J'ai commandé le nécessaire chez rctank.de et j'ai tout monté et branché hier mais il m'est arrivé une grosse tuile. J'ai respecté scrupuleusement les indications de branchement de Dominique, à savoir connecter le gros cable rouge au - de l'accu (cable noir)

et relier entre eux les fils bleu et blanc qui proviennent respectivement des 2 petits moteurs électriques du module. Non seulement le module n'a pas répondu mais ça s'est mis à fumer. J'ai coupé immédiatement mais en réouvrant j'ai constaté que les fils vert et jaune qui partent du moteur de recul du module avaient fondus typo typo. Dominique me répond que c'est parce que j'aurais relié le cable rouge isolé du module au + de l'accu mais je peux vous certifié que c'est bien au - que je l'ai relié (cable noir de l'accu). Soit il y a un autre soucis, soit Dominique s'est planté et c'est l'inverse, vu les couleur de cable, ça serait logique... Pouvez-vous m'aider, je pense pouvoir remplacer les 2 câbles fondus et je croise les doigts pour que le module soit encore opérationnel mais je ne veut pas recommencer la manip sans être totalement sûr de mon coup... Merci
Revenir en haut
Publicité






MessagePosté le: Jeu Aoû 10 2017, 11:54 Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 700
Sexe: Masculin

MessagePosté le: Jeu Aoû 10 2017, 14:11 Sujet du message: Recul et elevation Répondre en citant

Bonjour TYPO
Non le fil rouge ( gros avec une fiche ) est bien un moins ,logique Chinoise (17)le bleu et le blanc sont bien à raccorder ensemble et isolé électriquement si à fumé c'est dans les 3 fils restants qu'il y a un soucis typo pas de panique,ça m'est déjà arrivé et rien n'était flingué TYPO ci joint un lien pour branchement
http://www.rcuniverse.com/forum/rc-tanks-369/10033386-install-asiatam-recoi…
Dans ce lien trouvera une photo,avec les couleurs de fil à raccorder sur la platine relais 3 plots,par contre sur les nouveaux modèles de char ,cette platine a été supprimée et remplacé par un connecteur multiple sur le châssis haut de char ? Espère pouvoir t'aider typo
Revenir en haut
KKnispel
"La Bleusaille".


Hors ligne

Inscrit le: 04 Juil 2017
Messages: 22
Sexe: Masculin

MessagePosté le: Jeu Aoû 10 2017, 14:37 Sujet du message: branchement module elevation recul du canon sur char heng long Répondre en citant

Merci pour la réponse
Oui, je te confirme que sur le mien, il y a une petite platine sous le châssis supérieur du char avec la grande connection allongée à 8 fils relié à la platine principale par la grosse nappe de fils + une prise à 3 fils qui y est accolé sur laquelle tu branches le module de recul dont le fil central (fil vert) a fondu.
Depuis ce matin, j'ai progressé dans mes recherches sur internet. ce que j'ai oublié de dire, c'est que ma platine principale est une TK22, or je viens de trouver ce post sur le même forum anglais dont tu parles

http://www.rcuniverse.com/forum/rc-tanks-369/11635949-does-anyone-know-what…

Il semblerait, d'après les photos, que le branchement ne soit pas du tout le même et qu'il faille souder le gros câble rouge sur un des plots de la petite platine (visiblement un +). Qu'en pense-tu ? En tout cas, ça me rassure si tu dis qu'il y a peu de chance qu'autre chose soit flingué...
Revenir en haut
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 700
Sexe: Masculin

MessagePosté le: Jeu Aoû 10 2017, 21:39 Sujet du message: Recul Répondre en citant

Ah on ne nous dit pas tout TYPO cachotier........ ci joint schéma principe raccordement TK 22

http://www.rc-panzershop.fr/ekmps/shops/famo13/resources/Other/kit-tk22.pdf

Maintenant,si les moteurs du module recul n'ont pas souffert,pour la TK ,il est jamais Bon que fume typo le spécialiste et grand,très grand,immense même ,le gourou ,l'irrenplaçable et inconsté( ni incontestable gf en un seul mot je veux parler du maître Yan 33
Revenir en haut
seb92
Administrateurs.
Administrateurs.

Hors ligne

Inscrit le: 04 Avr 2007
Messages: 11 656
Sexe: Masculin

MessagePosté le: Jeu Aoû 10 2017, 22:21 Sujet du message: branchement module elevation recul du canon sur char heng long Répondre en citant

... de Pessac !!!! C'est un noble....
_____________________________________________________
Revenir en haut
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 700
Sexe: Masculin

MessagePosté le: Jeu Aoû 10 2017, 22:57 Sujet du message: Recul Répondre en citant

Merci Seeb TYPO
C'est vrai xcvsd mais me souviens plus si c'est comte,vicomte,de Pessac ? rien mis pour éviter l'incident diplomatique quoique maintenant nous aussi ,ont faient partie de l' Aquitaine jyk Je trouve que Seigneur de Pessac en son Château Ça sonne bien gf
Revenir en haut
yan33
Modérateurs
Modérateurs

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 7 590
Sexe: Masculin

MessagePosté le: Jeu Aoû 10 2017, 23:37 Sujet du message: branchement module elevation recul du canon sur char heng long Répondre en citant

on n'a pas de sonnette dans notre château TYPO TYPO TYPO
_____________________________________________________
fier d’être sur RCP
Revenir en haut
Visiter le site web du posteur
KKnispel
"La Bleusaille".


Hors ligne

Inscrit le: 04 Juil 2017
Messages: 22
Sexe: Masculin

MessagePosté le: Ven Aoû 11 2017, 00:31 Sujet du message: Re: Recul Répondre en citant

CLOVIS a écrit:
Ah on ne nous dit pas tout TYPO cachotier........ ci joint schéma principe raccordement TK 22

http://www.rc-panzershop.fr/ekmps/shops/famo13/resources/Other/kit-tk22.pdf

Maintenant,si les moteurs du module recul n'ont pas souffert,pour la TK ,il est jamais Bon que fume typo le spécialiste et grand,très grand,immense même ,le gourou ,l'irrenplaçable et inconsté( ni incontestable gf en un seul mot je veux parler du maître Yan 33


Merci, je l'avais déniché. Bon, j'ai soudé le cable rouge comme sur le lien et ça fonctionne fr

En revanche, comme les emmerdes ont tendance à voler en escadrille, j'ai constaté que mon module avait un défaut, dès le départ, il était en position canon reculé et même en bidouillant ( j'y ai passé 2 heures ce soir) ça ne fait rien. Je tire, le canon recule puis le système reste coincé en arrière typo. Je pense que je vais être bon pour en racheter un autre typo

Pour la tk22, elle a encaissé apparemment, je touche du bois...
Revenir en haut
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 700
Sexe: Masculin

MessagePosté le: Ven Aoû 11 2017, 01:30 Sujet du message: Recul canon Répondre en citant

Super TYPO pour ton soucis regarde si le petit Switch sur le côté droit,la ou arrive le fameux fil rouge et d'où doit repartir un jaune,fonctionne bien ? ?car c'est lui qui commande la remise à zéro ,peut aussi être la roue dentée en dessous,il y a une excroissance partielle sur le dessus,regarde en position reculée où elle en Est par rapport à la came du microswitch ,si il y a pas aussi de points dur sur la rotation? Vis centrale trop serrée par exemple,il peut aussi y avoir la vis sans fin du moteur qui tourne sur son axe et dès que sa force un peut ,tourne dans le vide ,vérifie tout cela à la main,Allez courage y est presque
Revenir en haut
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 700
Sexe: Masculin

MessagePosté le: Ven Aoû 11 2017, 01:35 Sujet du message: Recul Répondre en citant

Oublié demander ?
Ton canon coulisse bien,lui aussi,pas de points durs ?peinture qui gêne,par exemple,fais l'essais du module sans le canon,voir si tout reviéns en position ? Manque un peut de lubrifiant par exemple ?
Revenir en haut
KKnispel
"La Bleusaille".


Hors ligne

Inscrit le: 04 Juil 2017
Messages: 22
Sexe: Masculin

MessagePosté le: Ven Aoû 11 2017, 09:42 Sujet du message: branchement module elevation recul du canon sur char heng long Répondre en citant

En fait, le canon n'est pas fixé, je comptais le mettre une fois le problème réglé donc c'est pas une question de coulissement du tube qui coincerait.
La nuit portant conseil typo , j'ai eu un flash ce matin et je crois savoir ce qui ne va pas typo : En fait, je suis quasiment sûr que les engrenages tournent à l'envers, la roue crantée avec son quart en excroissance qui provoque la ré-avancée du canon tourne dans le sens inverse des aiguilles d'une montre ! Ce qui fait que, quand bien même ça marche totalement, le canon recule progressivement au lieu de reculer franchement et comme la partie en excroissance revient du mauvais côté, au lieu de remettre le canon vers l'avant, elle plaque la partie mobile avec ressort vers l'arrière...
Conclusion, je pense qu'il n'y a pas que ce fichu fil rouge à brancher ailleurs, il faudrait que je sache quoi faire pour que le moteur électrique qui assure le recul tourne dans l'autre sens... Si quelqu'un a une idée, je ne voudrais pas encore déclenché un début d'incendie dans mon pauvre tigrou 7 en inversant des polarités ou je ne sais quoi d'autre...
Revenir en haut
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 700
Sexe: Masculin

MessagePosté le: Ven Aoû 11 2017, 17:07 Sujet du message: Recul Répondre en citant

Bon effectivement si fonctionne comme tu décris,le moteur fonctionne à l'envers,car en fin de rotation On viens appuyer sur le petit micro Switch ,à droite vue de dessus et coté moteurs ,lorsque à cramé,bien ressoudé les fils dans le bon sens ? Je sais ,va me dire que oui,mais tellement vue de choses bizarres ,que des fois on passe à coté d'un truc tout bête typo sur le schéma d'origine le rouge est commun aux deux moteurs,mais pas après la modifie,2 lignes distinctes et séparés,et même si cela semble contraire aux normes typo le rouge est bien un moins qui doit être raccordé au moins de l'accus,mais après l'inter général pas avant.......c'est à dire coupé quand l'inter est à l'arrêt.Avant module les deux moteurs ont un commun ( rouge sur première photo ) après modife il y a deux alimes séparées,une pour chaque moteur.Tu n'a ressoudé qu'un seul fil ?? Lorsque cramė ?
Revenir en haut
KKnispel
"La Bleusaille".


Hors ligne

Inscrit le: 04 Juil 2017
Messages: 22
Sexe: Masculin

MessagePosté le: Ven Aoû 11 2017, 23:13 Sujet du message: branchement module elevation recul du canon sur char heng long Répondre en citant

Pour le moment, je teste et j'avoue ne pas avoir encore enlevé les fils dont la gaine a en partie fondue. Ca fonctionne très bien même si la méthode est peu orthodoxe et je n'ai pas envie de cramer des fils neufs si ça redeconne. Donc il n'y a que le fil rouge qui a été soudé comme sur le lien avec les photos qui montre le branchement avec une tk22. Ce soir, je ne m'y suis pas remis mais demain je branche tout comme sur les photos et je vous tiens au courant si mon moteur se décide à tourner dans le bon sens...
Revenir en haut
yan33
Modérateurs
Modérateurs

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 7 590
Sexe: Masculin

MessagePosté le: Sam Aoû 12 2017, 06:41 Sujet du message: branchement module elevation recul du canon sur char heng long Répondre en citant

au cas ou ton moteur tournerait dans le mauvais sens
inverse les fils du moteur
_____________________________________________________
fier d’être sur RCP
Revenir en haut
Visiter le site web du posteur
KKnispel
"La Bleusaille".


Hors ligne

Inscrit le: 04 Juil 2017
Messages: 22
Sexe: Masculin

MessagePosté le: Sam Aoû 12 2017, 23:21 Sujet du message: branchement module elevation recul du canon sur char heng long Répondre en citant

Ça y est, ça fonctionne enfin, grâce aux photos du lien et après quelques galères de coulissent du canon. Mon char est remonté. Il me reste à comprendre pourquoi l'infrarouge ne veux pas marcher non plus typo ...
J'imagine que comme pour le reste, il va falloir que je change le câblage. La j'ai ma dose mais quand ça me reprendra, je creuserai la question...
Revenir en haut
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 700
Sexe: Masculin

MessagePosté le: Dim Aoû 13 2017, 01:34 Sujet du message: Branchement Répondre en citant

Bonjour TYPO
Super si tout fonctionne pour l'infrarouge je te joins un lien sur les câblages .....
http://www.clark-model.com/eng/index_e.html
Perso j'ai démonté celui de mon Jagdtiger,et en fait il y avait dans la trappe la fiche femelle 3 broches pour le champignon,et à l'autre bout la fiche 5 broches qui va en CN 2 ,sur laquelle tu retrouve : rouge,noir,bleu ( champignon) et jaune ,rouge( ou brun ) qui Va vers la LED du mantelet, sur une des photos du lien les 3 fils du champignon ( dessous ) reviens sur un connecteur 8 broches,avec à l'autre extrėmité la fameuse fiche 5 broches en CN 2,plus une 2 broches séparé ,qui sert pas pour l'IFR,Si tu regardes sur le lien de la TK,verra que les couleurs sont identiques Voila,Bon courage
PS: j'ai regardé sur le site RC Tank et pas vue dans poste électronique ,de cordons avec fiche pour ´IFR comme il y avait sur mon Jagdtiger ?
Revenir en haut
KKnispel
"La Bleusaille".


Hors ligne

Inscrit le: 04 Juil 2017
Messages: 22
Sexe: Masculin

MessagePosté le: Dim Aoû 13 2017, 12:12 Sujet du message: branchement module elevation recul du canon sur char heng long Répondre en citant

Ok, merci Okay , ça m'évite de redémonter la tourelle pour voir les couleurs de fils je tenterai un de ces quatre et vous redirai
Par contre, je n'ai pas de micro fiche 2 pins pour relier les fils de la led à la platine, je sais pas trop où trouver ça...
Revenir en haut
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 700
Sexe: Masculin

MessagePosté le: Dim Aoû 13 2017, 14:32 Sujet du message: Systeme IFR Répondre en citant

Bonjour,
On s'est mal compris dc la fiche 2 broches ne sert pas ......

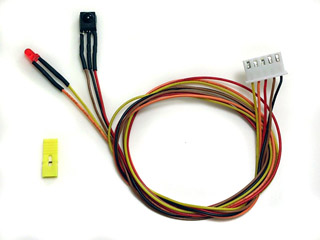

Tu doit avoir ce type de cordon,en noir la prise pour le champignon

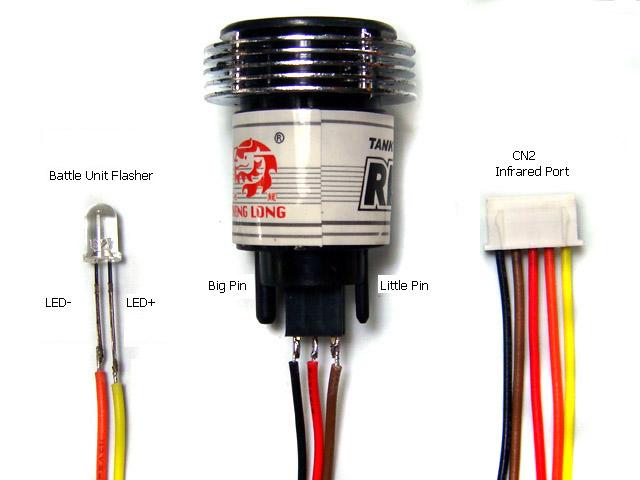

Ce qui donne ceci
En plus dans ce lien trouvé dans le précédent,tout est expliqué
Revenir en haut
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 700
Sexe: Masculin

MessagePosté le: Dim Aoû 13 2017, 14:36 Sujet du message: Systeme IFR Répondre en citant

Oublié le lien typo
http://www.clark-model.com/eng/prod_rx20/index.html
Avec ça devrais t'en sortir,tout est bien expliqué avec schémas et photos Avant,après,etc TYPO
