MessagePosté le: Lun Avr 6 2015, 19:43 Sujet du message: KV1 de frag Répondre en citant

Bonjour,
Voici la transformation de mon KV1.
La base de travail, le char de marque taigen est équipé d'origine de:
- du châssis métal
- train de roulements métal monté sur roulements
- chenilles et barbotins métal
- recul de canon (inversé) et flash
- electro en 2.4Ghz

Les modifications prévues au départ:
- changement des transmissions
- changer l'electro par une TK22
- changer le recul du canon avec un servo
- ouverture des trappes
- changement des mitrailleuses
- modification des mitrailleuses, du phare

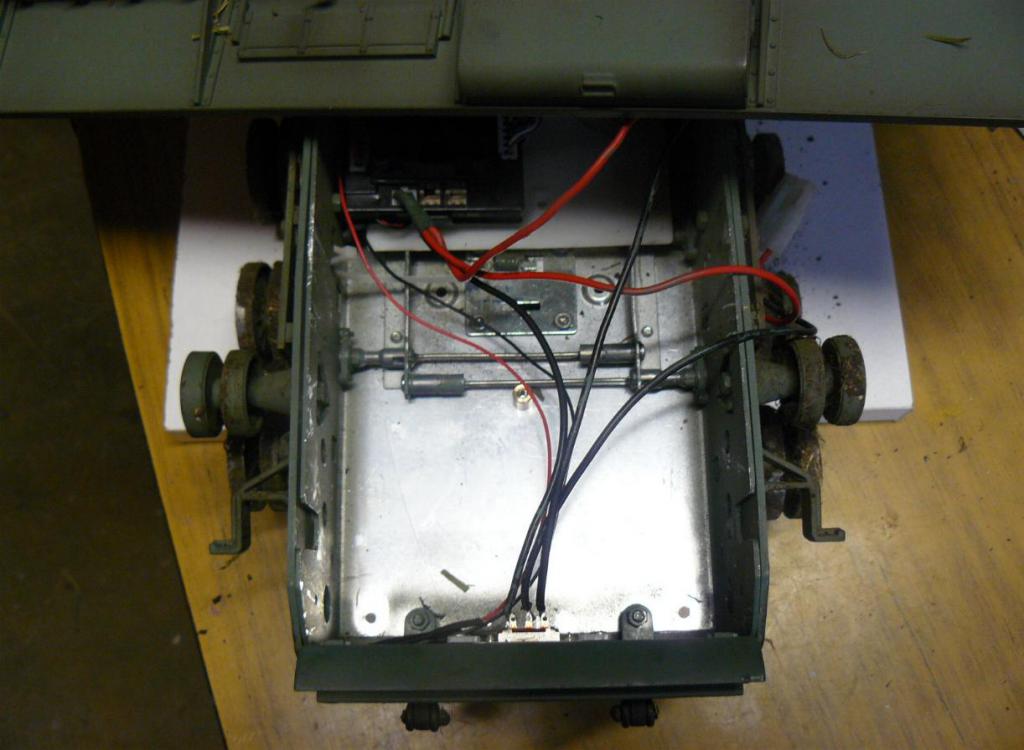

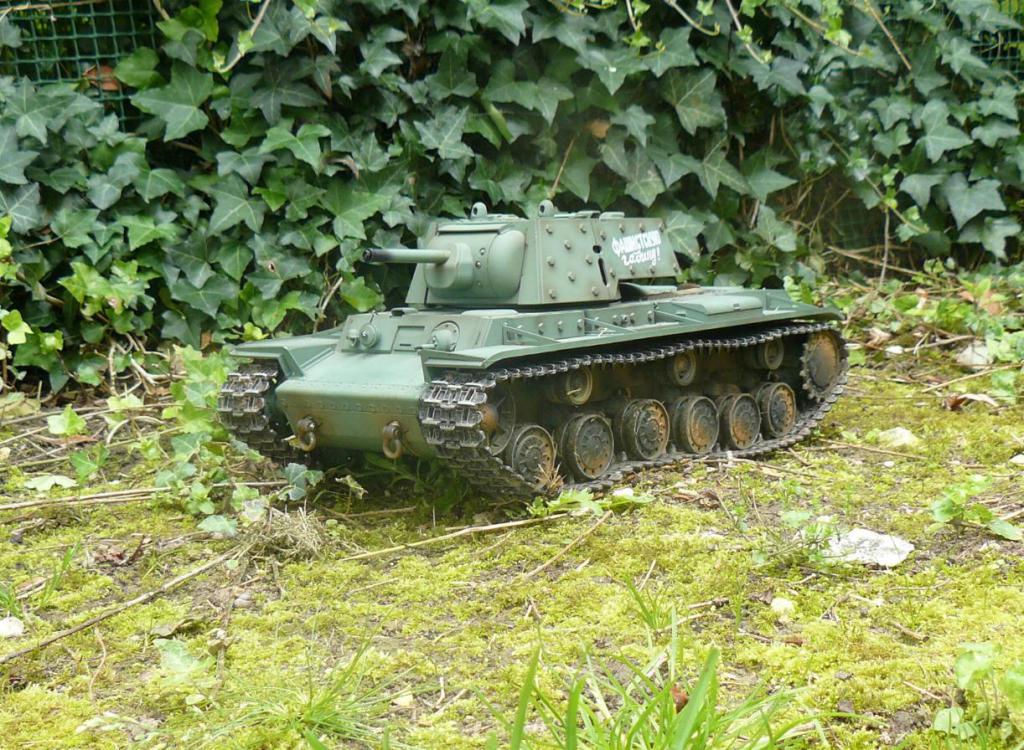

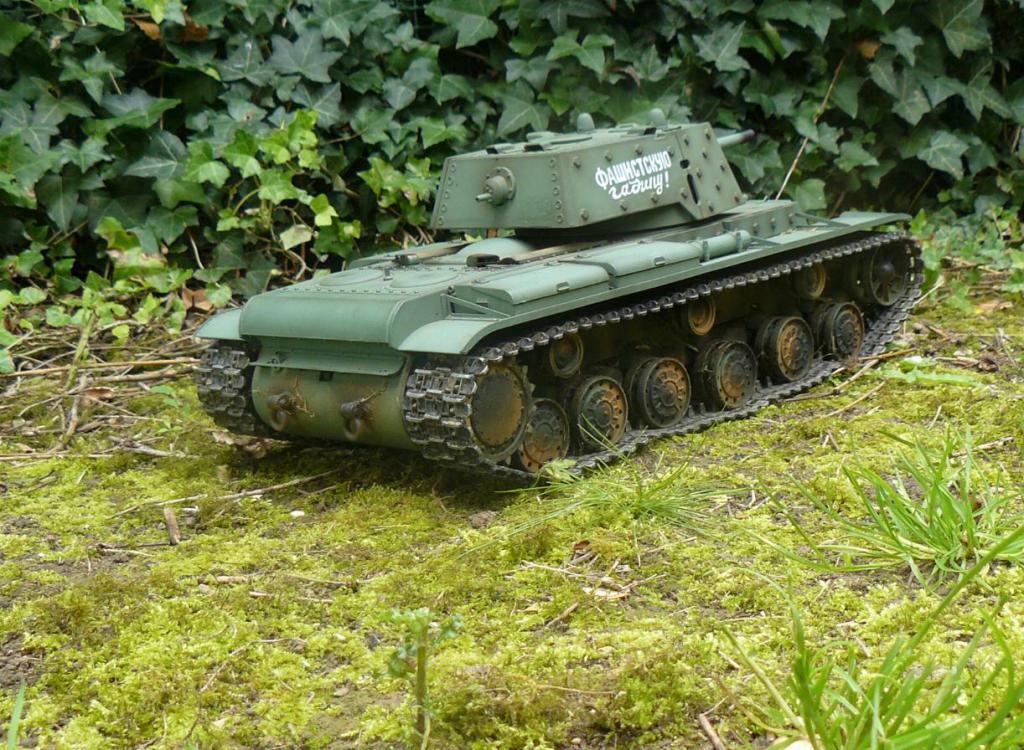

La base de départ







C'est parti pour les modif:

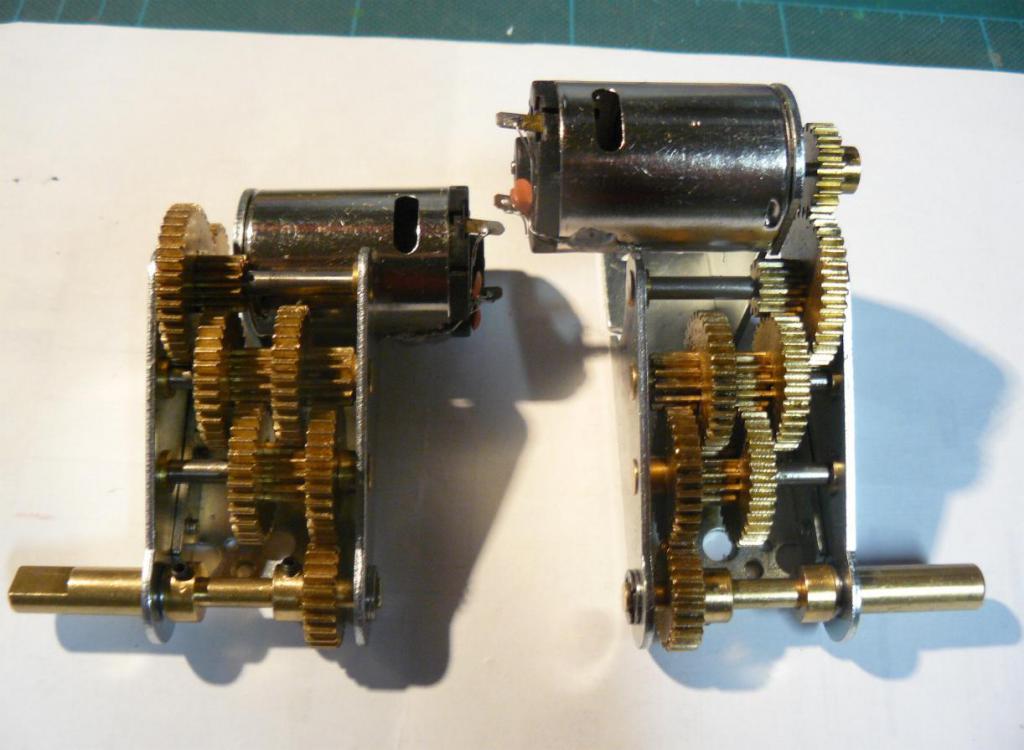

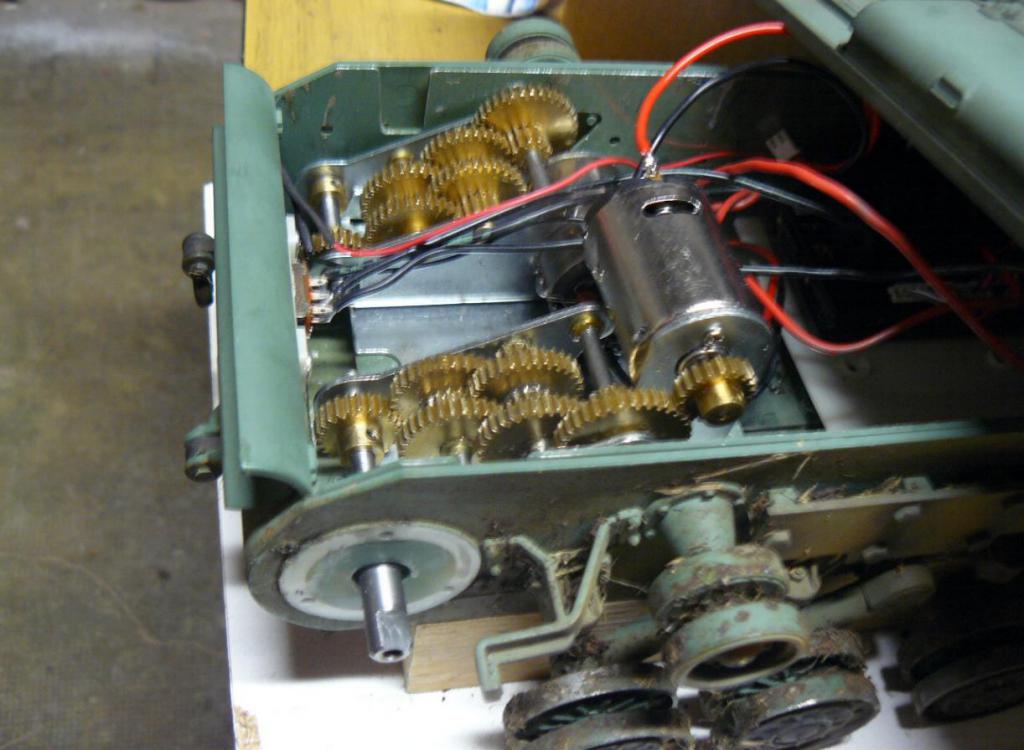

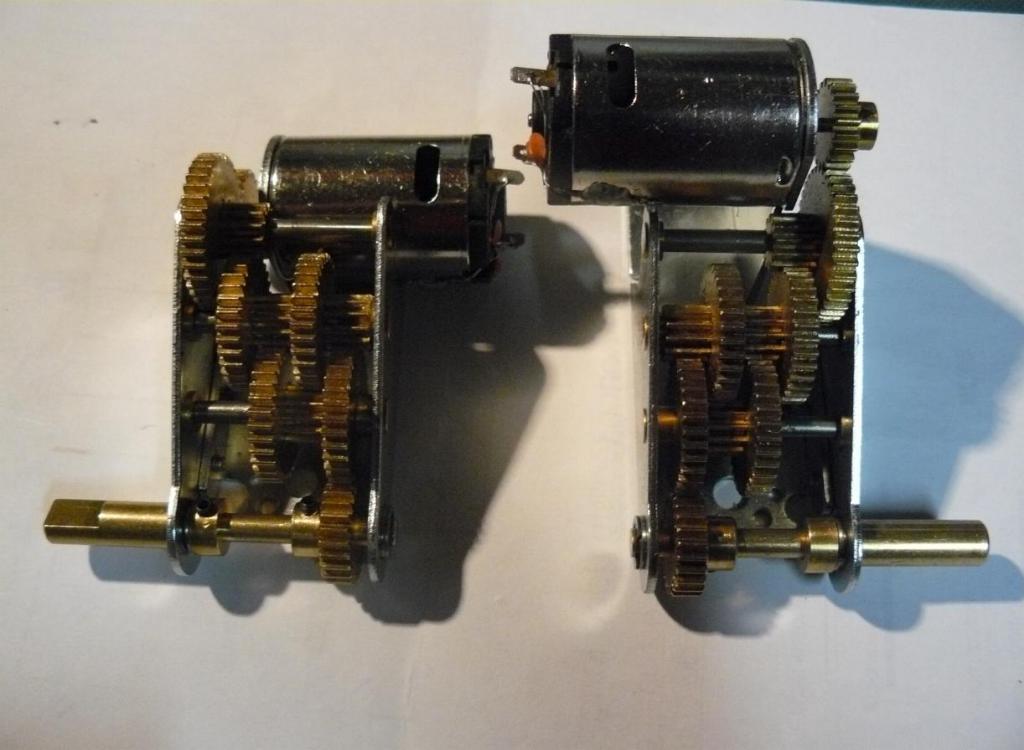

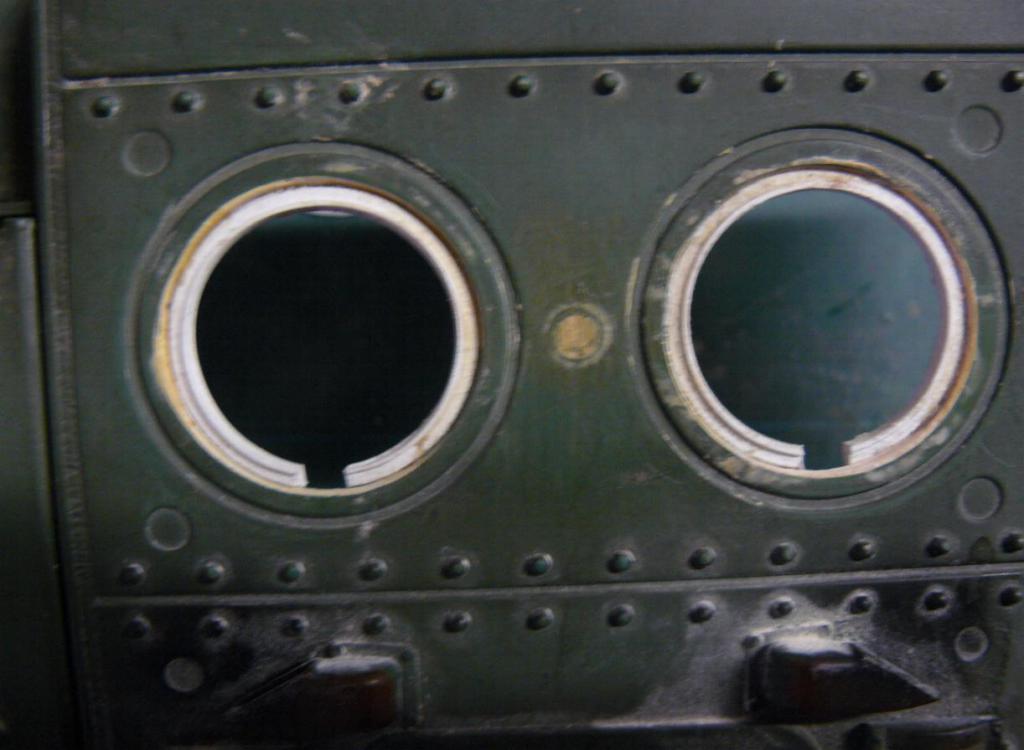

Le changement des transmissions, ce sera des matorro, le souci est que les axes de barbotins sont en laiton, ce qui ne me plait pas beaucoup. je les ai refait en acier et les ai changés.

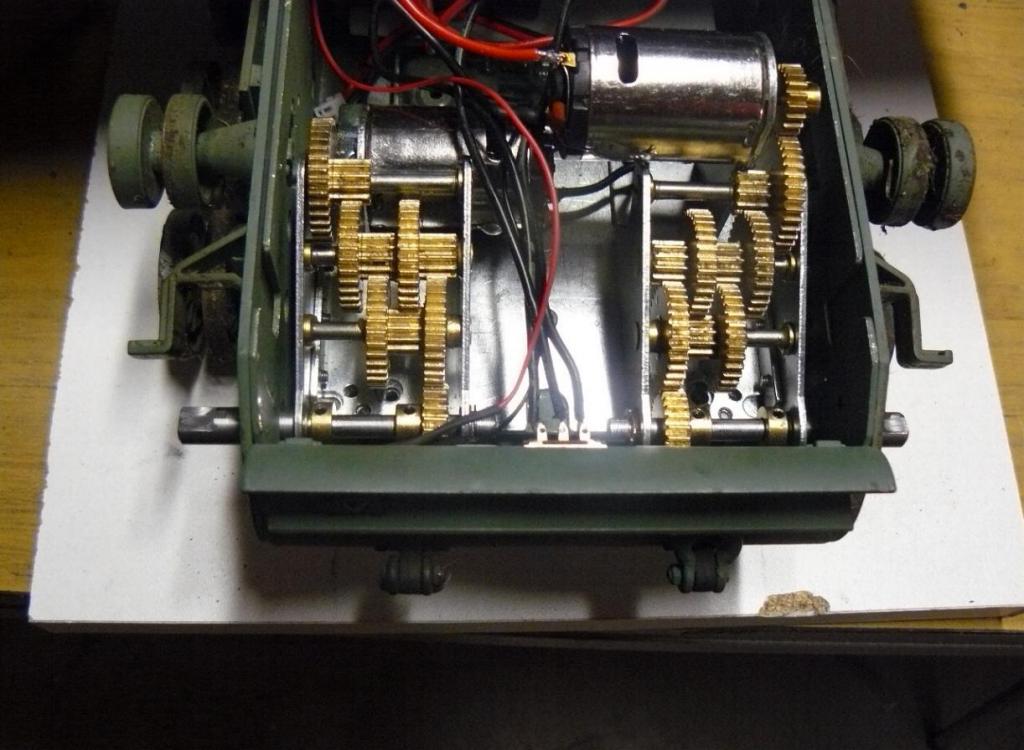

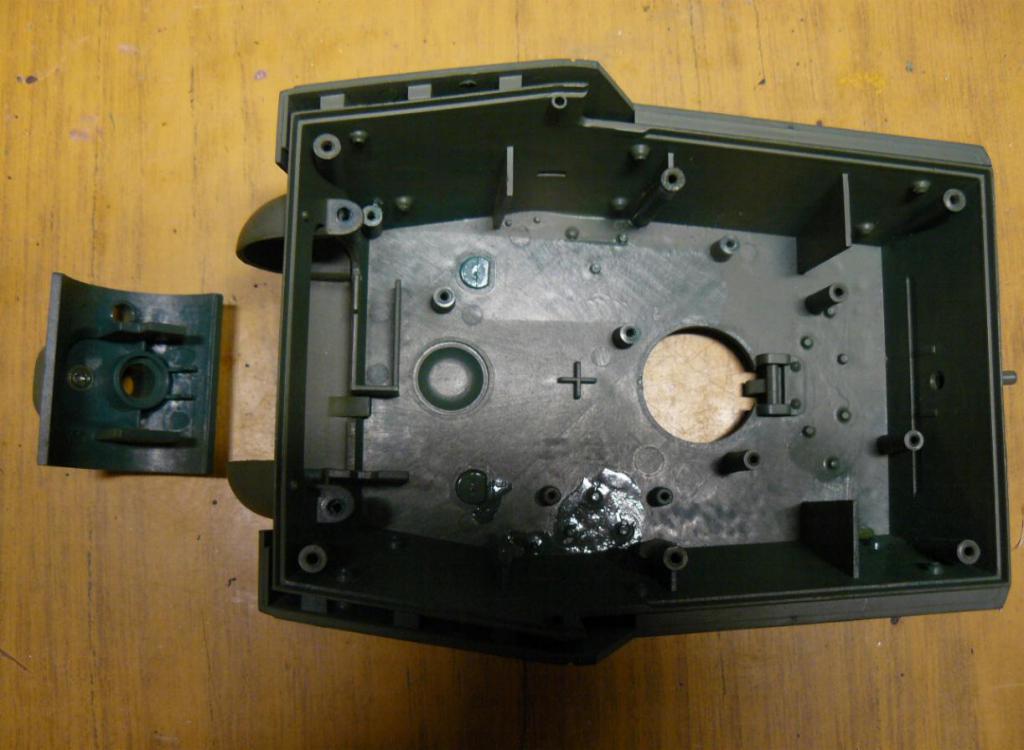

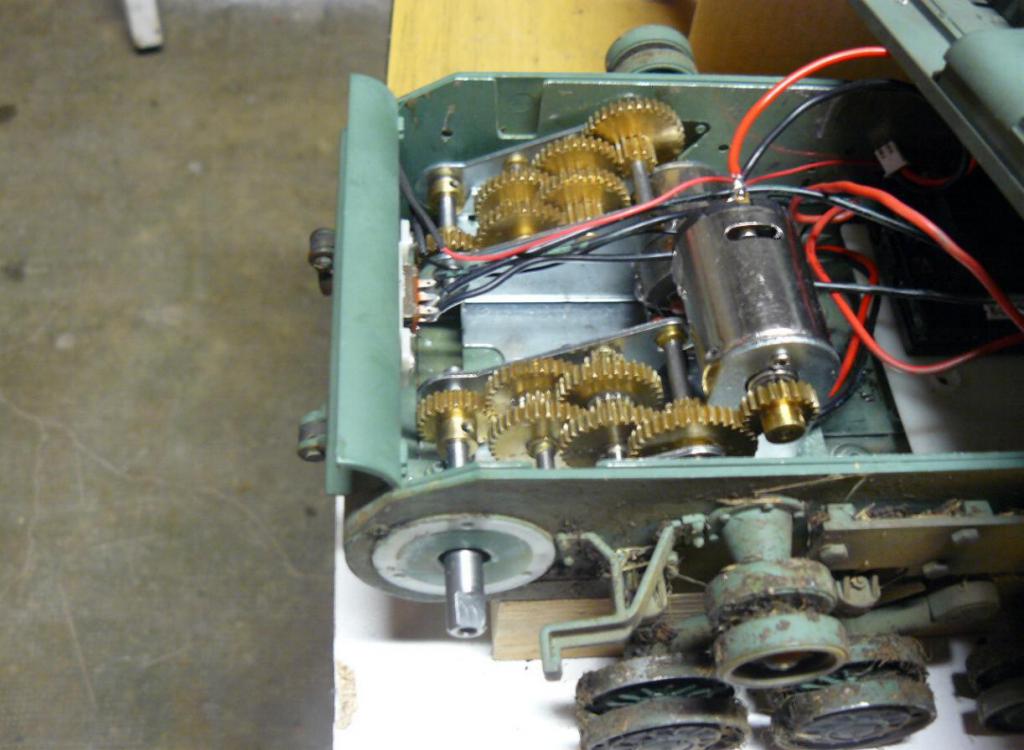

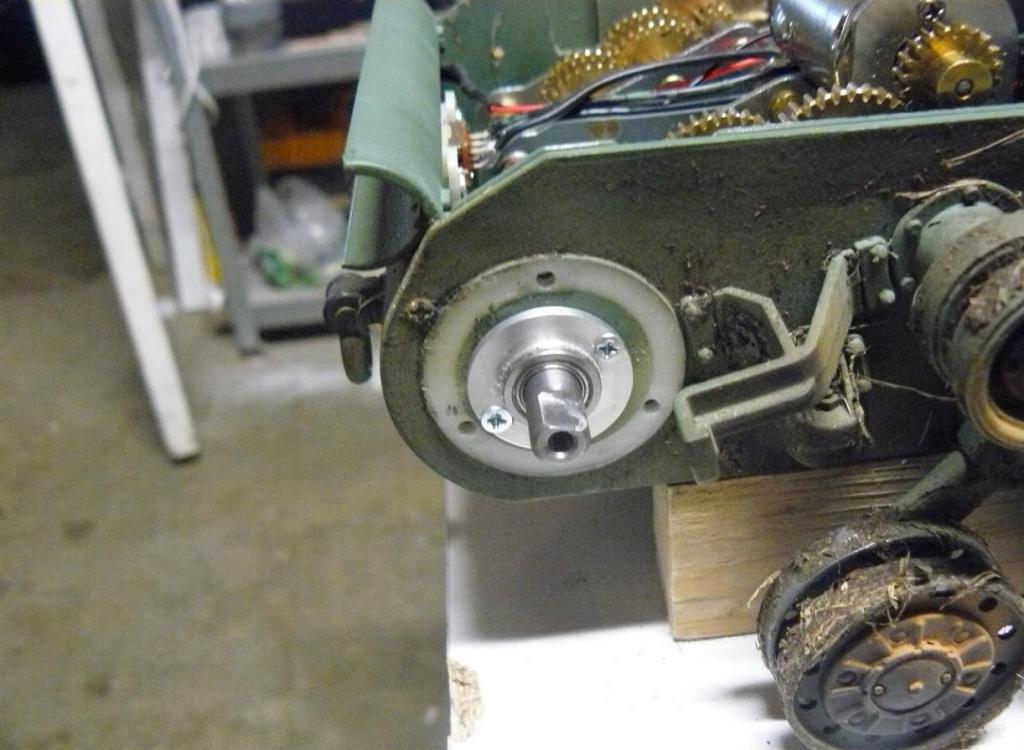

Pour installé les nouvelles transmissions, je me suis aperçu qu'elles sont trop basses par rapport au HL d'origine. J'ai donc installè la plaque d'origine des matorro pardessus la plaque HL. J'ai aussi installé des roulements en renfort sur les sorties d'arbres.

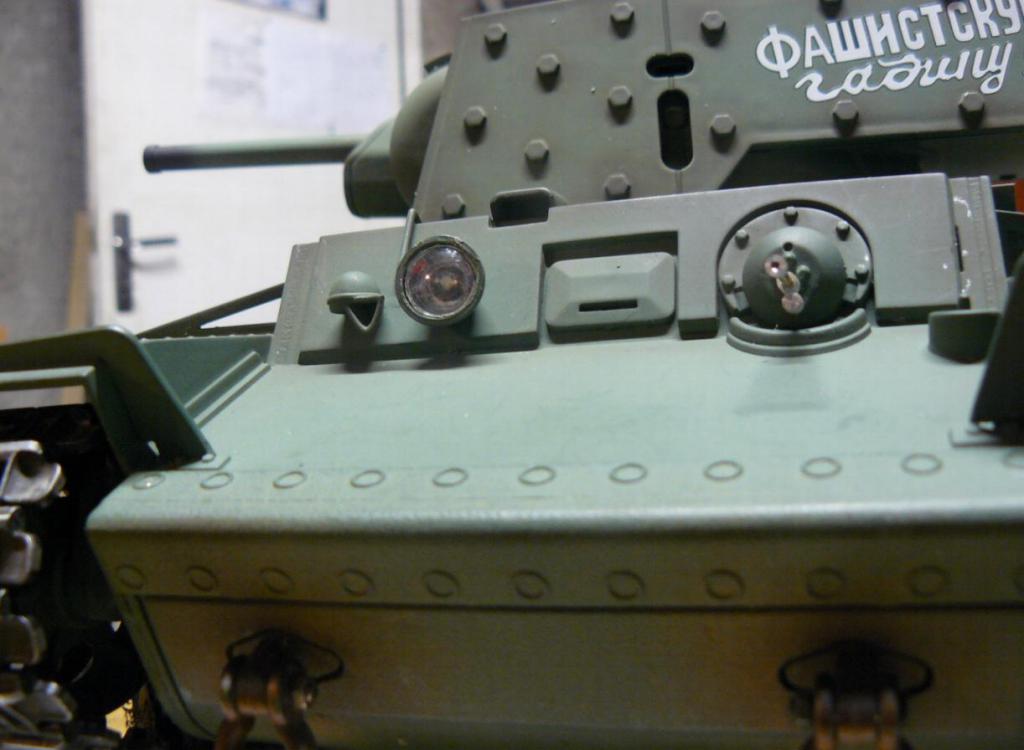

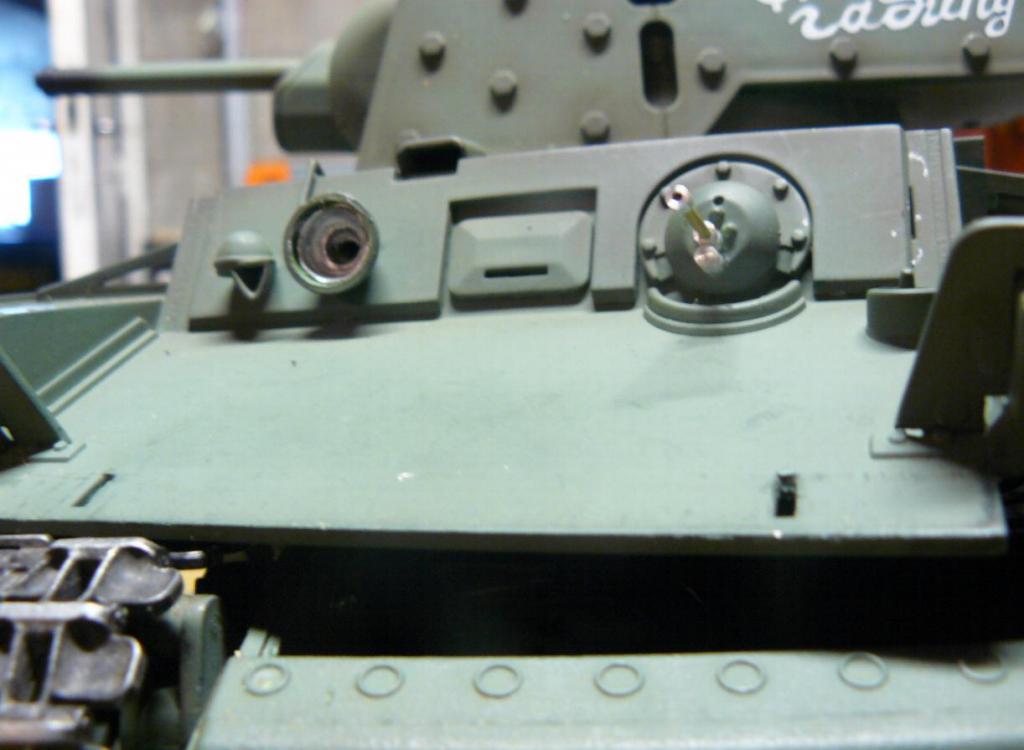

modification du phare, changement de la mitrailleuse de caisse





Revenir en haut
Publicité






MessagePosté le: Lun Avr 6 2015, 19:43 Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
seb92
Administrateurs.
Administrateurs.

Hors ligne

Inscrit le: 04 Avr 2007
Messages: 11 700
Sexe: Masculin

MessagePosté le: Mar Avr 7 2015, 13:04 Sujet du message: KV1 de frag Répondre en citant

Sympa les modifs !
_____________________________________________________
Revenir en haut
MIC
LES VETERANS .
LES VETERANS .

Hors ligne

Inscrit le: 27 Avr 2012
Messages: 1 877
Sexe: Masculin

MessagePosté le: Mar Avr 7 2015, 13:14 Sujet du message: KV1 de frag Répondre en citant

Un bon début!!!
_____________________________________________________
Si vis pacem, para bellum.
Revenir en haut
Gayal
Modérateurs
Modérateurs

Hors ligne

Inscrit le: 27 Fév 2009
Messages: 4 513
Sexe: Masculin

MessagePosté le: Mar Avr 7 2015, 19:42 Sujet du message: KV1 de frag Répondre en citant

Que dire.....c'est super tout ça. fr
Nouveau sur le forum et tu présentes ton modèle : +1

tu as déjà le sens de la maquette avec les modifs : +1

Ben, je redis bienvenu parmi nous et continue, moi je suis fan
Revenir en haut
PANZER 77
Les Spécialistes.
Les Spécialistes.

Hors ligne

Inscrit le: 21 Mar 2012
Messages: 649
Sexe: Masculin

MessagePosté le: Mar Avr 7 2015, 21:23 Sujet du message: KV1 de frag Répondre en citant

tu as raison de modifier la motorisation, la vitesse du char et sa puissance, notamment en tout terrain sera plus réaliste.
moins de vitesse et plus de couple, surtout en cote.
continu a nous montrer l’évolution de ton KV.
Revenir en haut
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 752
Sexe: Masculin

MessagePosté le: Mer Avr 8 2015, 12:55 Sujet du message: KV1 Répondre en citant

Bonjour Frag TYPO
Bienvenue sur le forum fr Et comme dit l'ami Gayal,tu commences fort dans tes modifications d'un KV , superbe boulot, en plus tu fais tes pièces ( axes barbotins TYPO Dois être équipé niveau matériel ? Continue à nous faire rêver jyk
Revenir en haut
bernard47
LES VETERANS .
LES VETERANS .

Hors ligne

Inscrit le: 07 Fév 2011
Messages: 2 378
Sexe: Masculin

MessagePosté le: Jeu Avr 9 2015, 08:46 Sujet du message: KV1 de frag Répondre en citant

oui de belles modifs en perspective bien parti
_____________________________________________________
Bin m'enfin ça ch'nille !!!
Revenir en haut
Visiter le site web du posteur
Panhard 178
LES VETERANS .
LES VETERANS .

Hors ligne

Inscrit le: 03 Juin 2007
Messages: 3 340
Sexe: Masculin

MessagePosté le: Jeu Avr 9 2015, 23:14 Sujet du message: KV1 de frag Répondre en citant

hé bien excellent début !!!!
_____________________________________________________
Croche et tiens


Revenir en haut
Frag
Les Débutants.
Les Débutants.

Hors ligne

Inscrit le: 23 Jan 2015
Messages: 59
Sexe: Masculin

MessagePosté le: Lun Avr 13 2015, 04:08 Sujet du message: KV1 de frag Répondre en citant

Bonjour,

Merci pour vos compliments

Voici la suite,

J'ai modifié le support du canon afin de lui intégrer le système de recul du canon

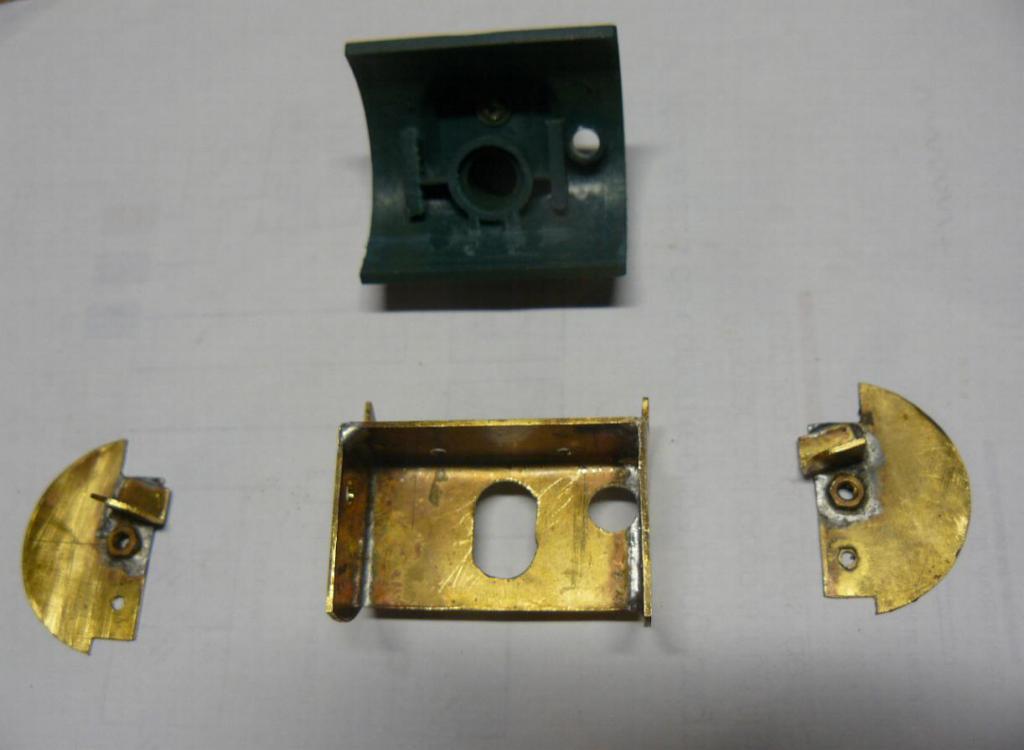

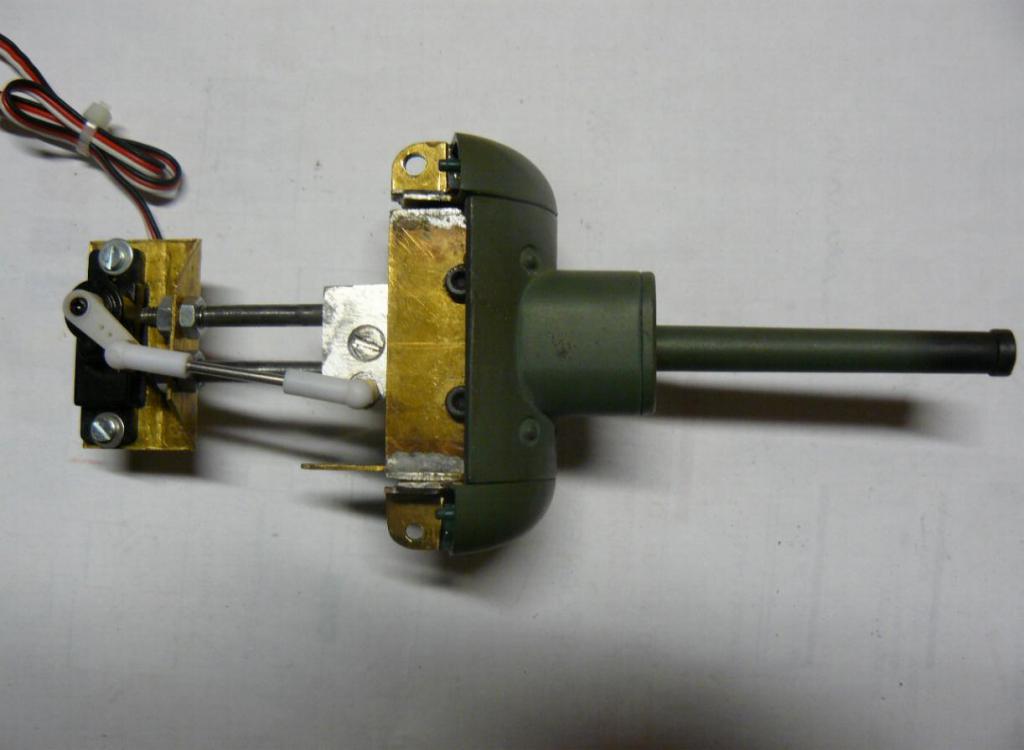

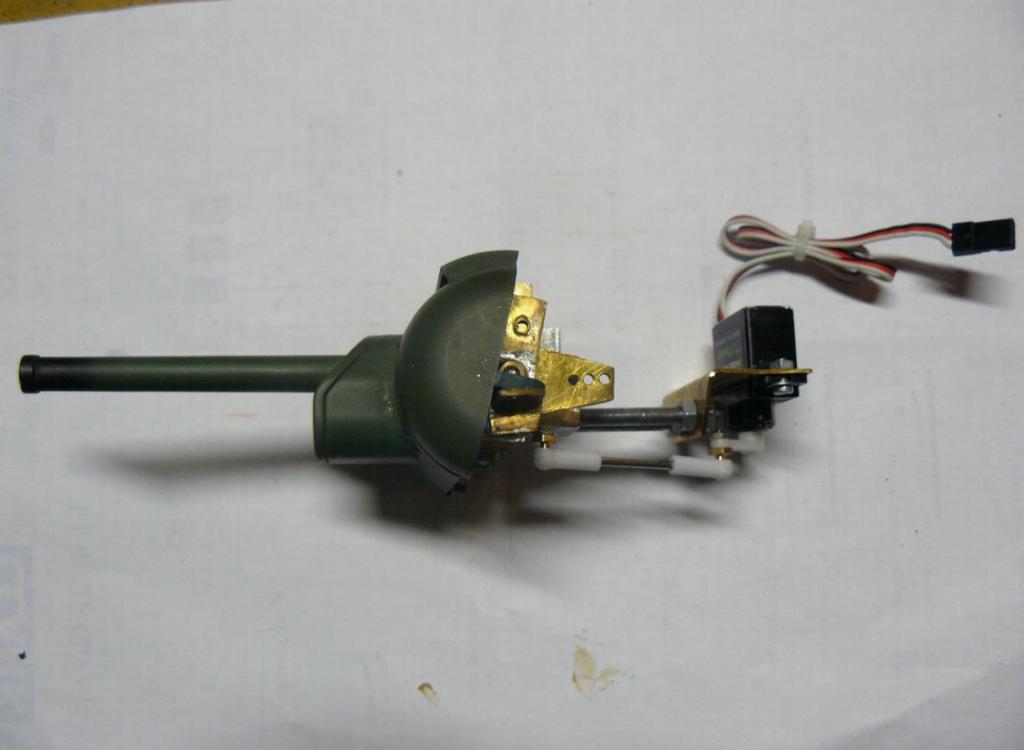

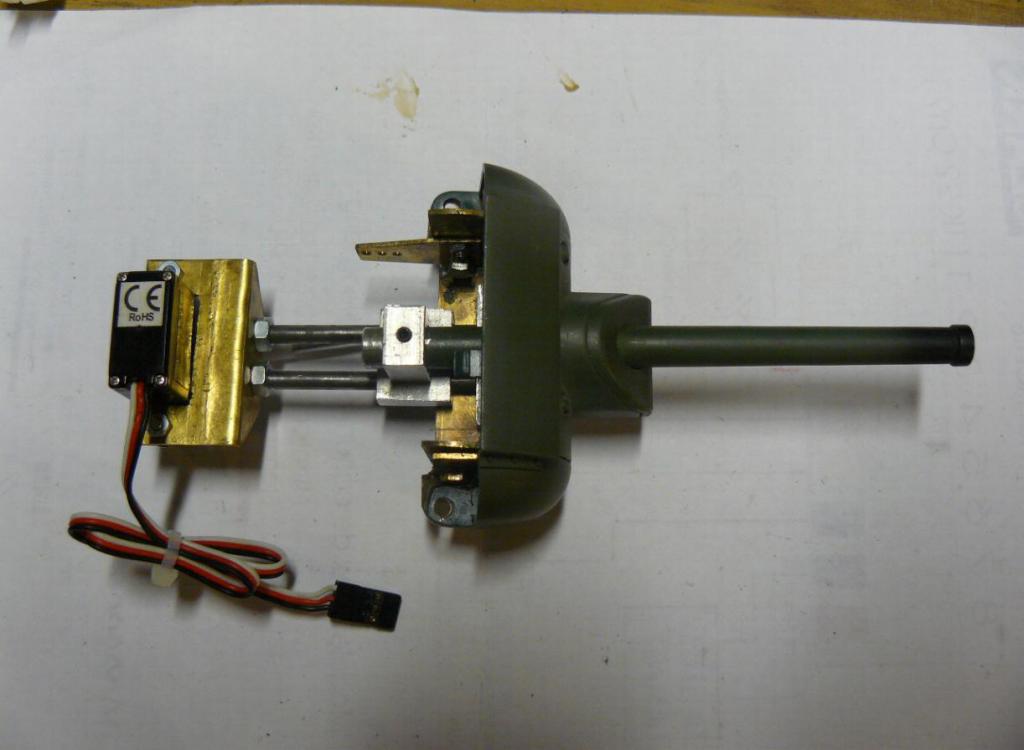

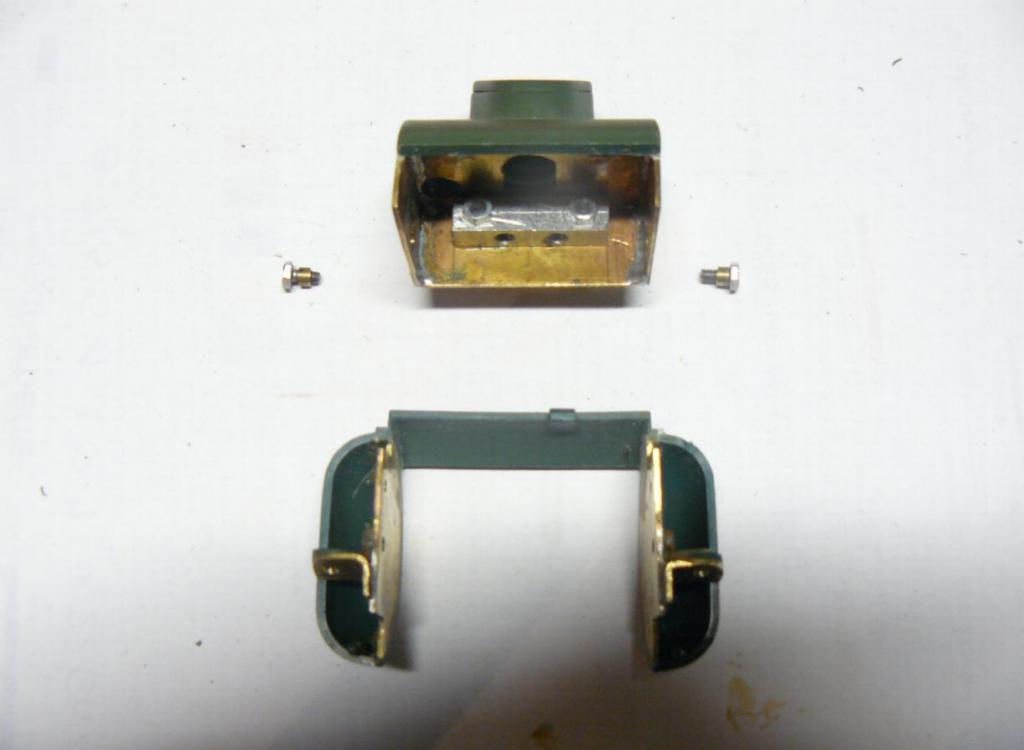

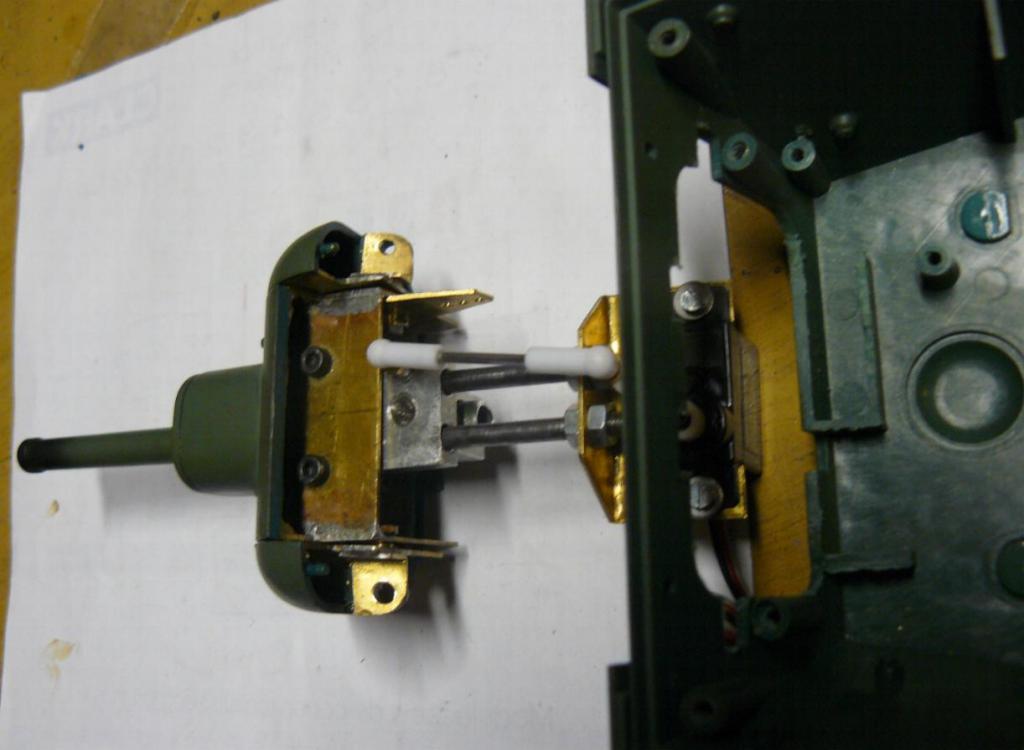

Fabrication des pièces supportant le mantelet du canon et le système de recul

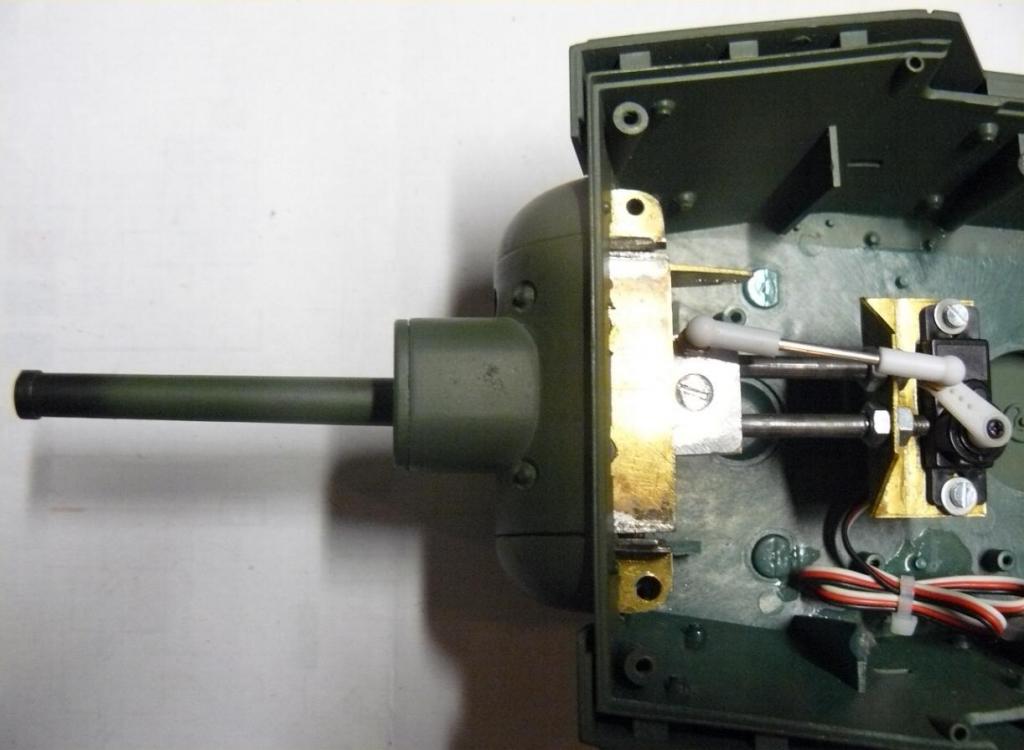

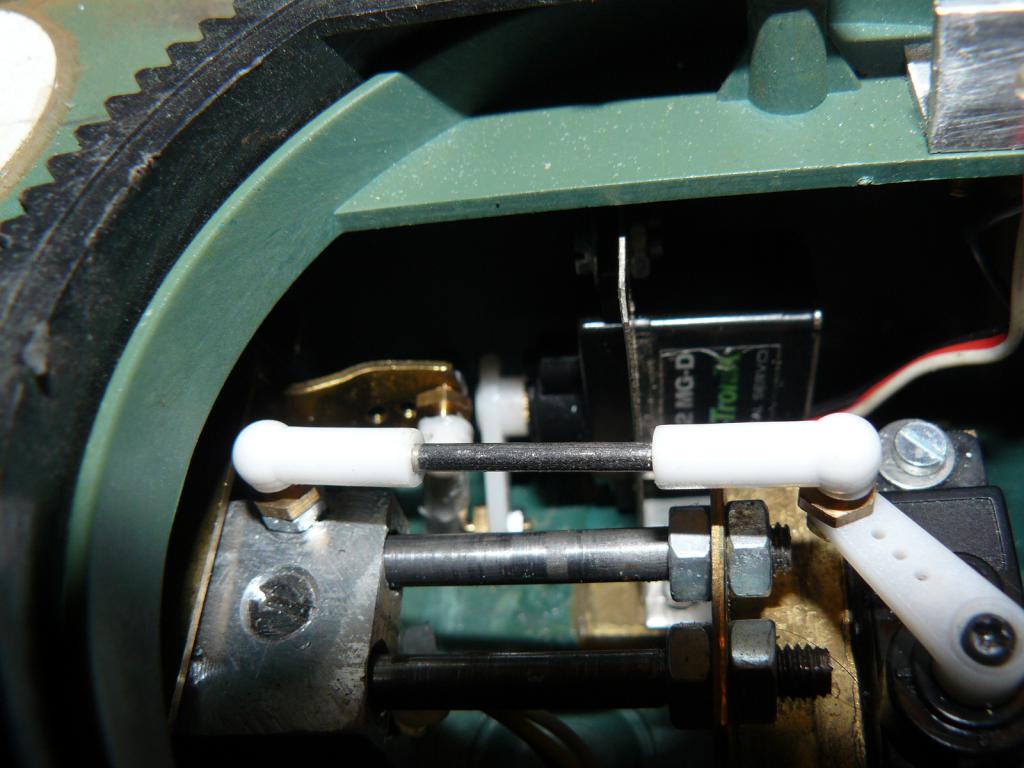

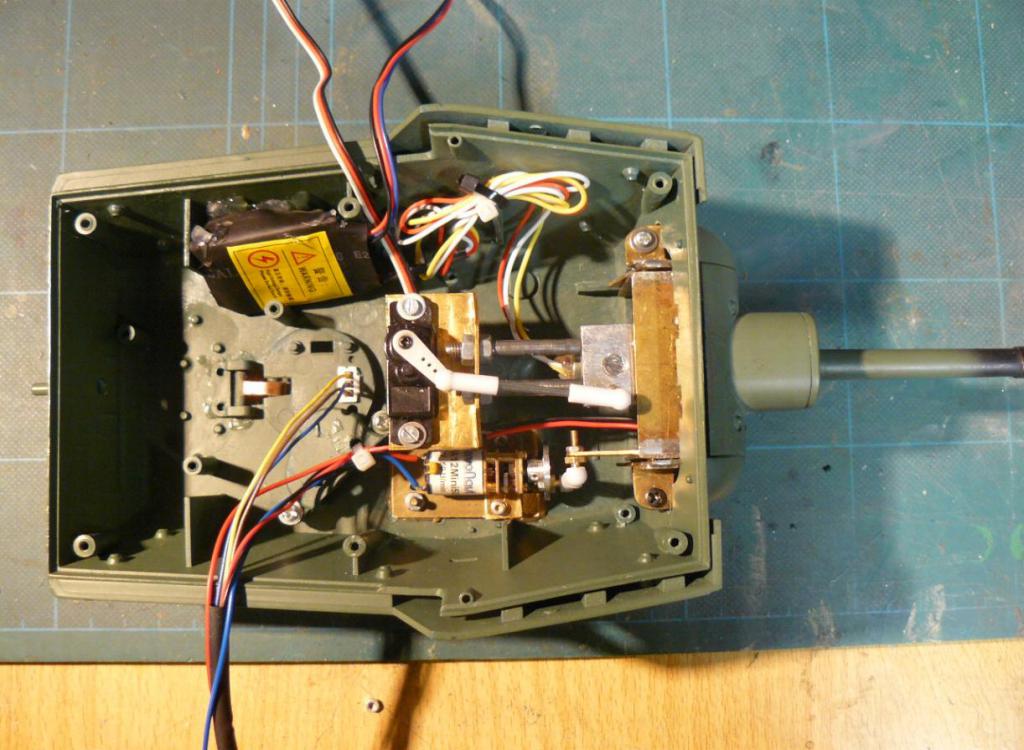

Mise en place du système dans la tourelle

Revenir en haut
Frag
Les Débutants.
Les Débutants.

Hors ligne

Inscrit le: 23 Jan 2015
Messages: 59
Sexe: Masculin

MessagePosté le: Lun Avr 13 2015, 04:58 Sujet du message: KV1 de frag Répondre en citant

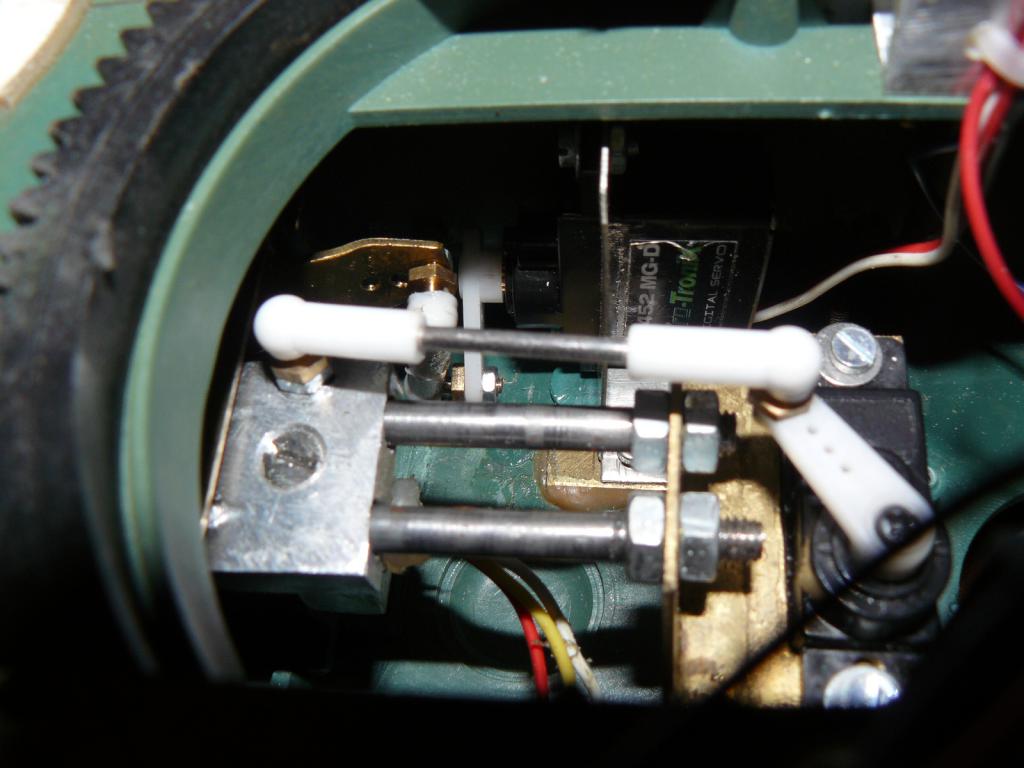

Concernant l'élévation du canon, ce fut plus compliqué.
J'ai d'abord investi dans un micro moteur-réducteur, lui ai fabriqué un support et un plateau pour y fixer la biellette de commande

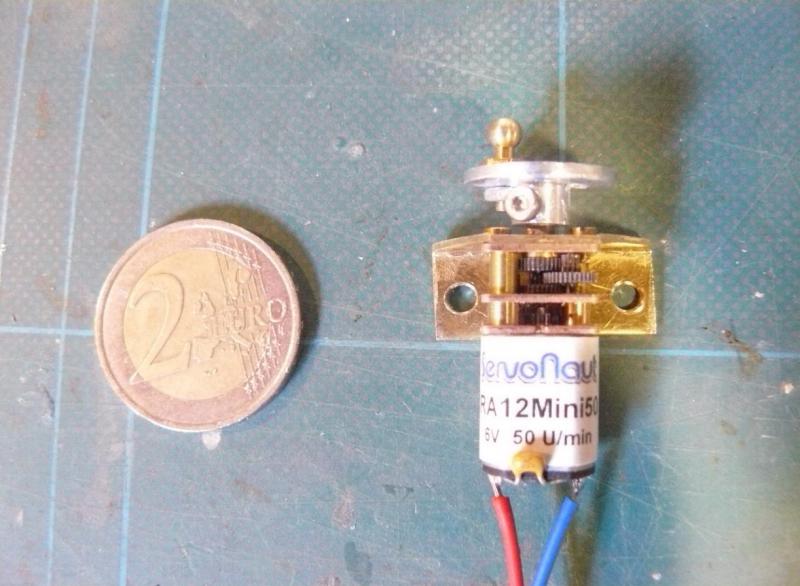

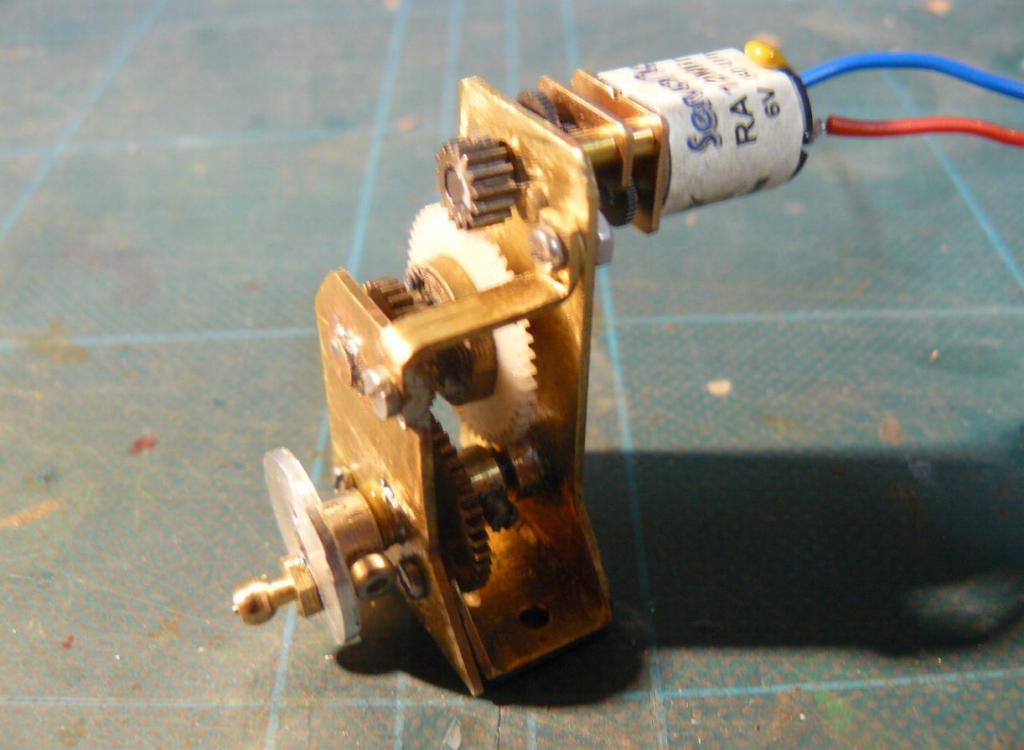

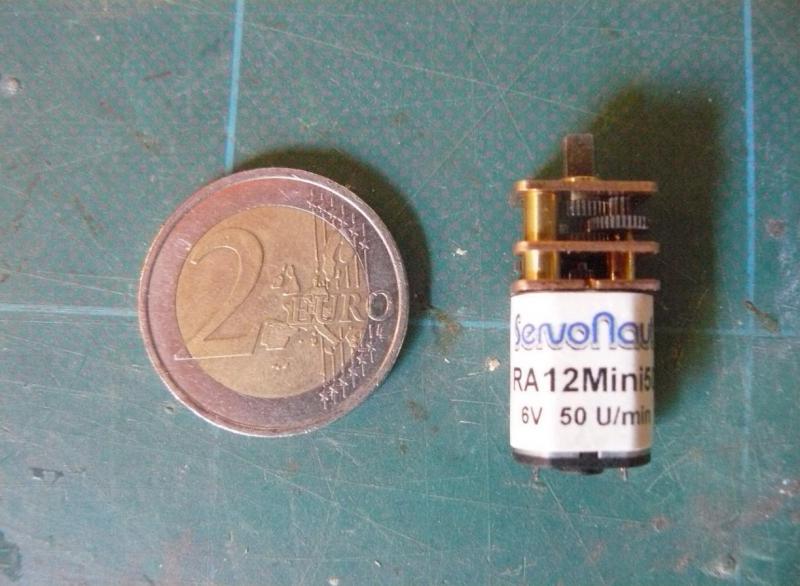

Le micro moto-réducteur





Pour le fixer dans la tourelle, voici ce j'ai fait:

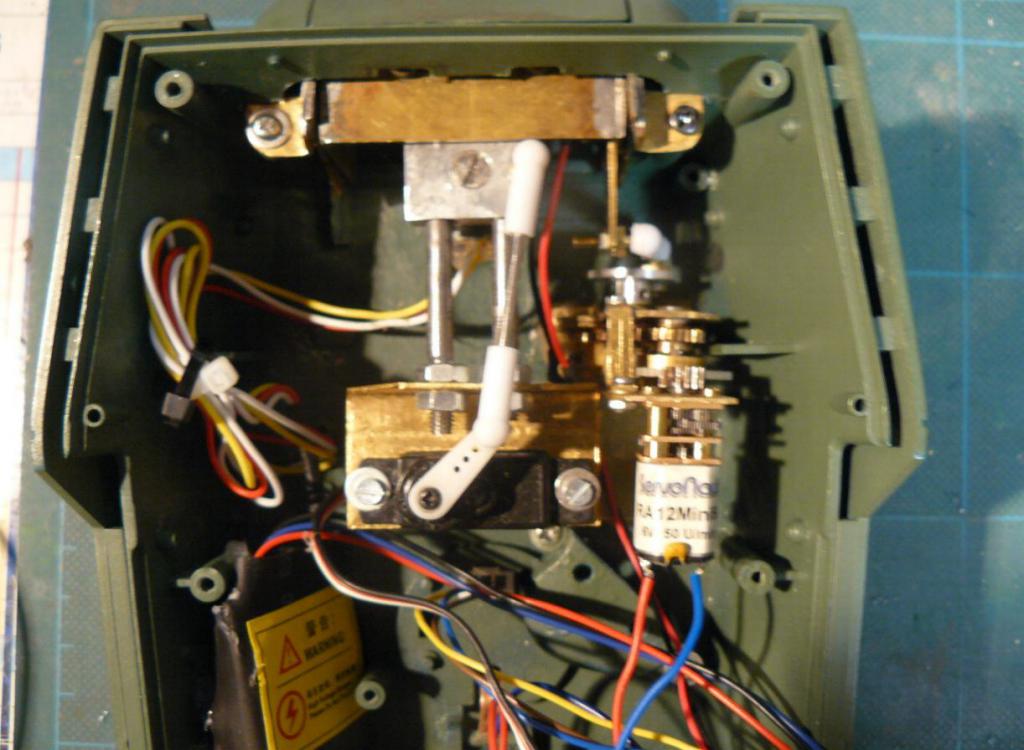

Le micro moto-réducteur en place dans la tourelle


Le soucis, c'est que le mouvement était trop rapide, j'ai donc fabriqué un réducteur pour réduire encore la vitesse



Le réducteur en place dans la tourelle


En fin de compte ce réducteur ne reste pas non plus. J'ai décidé de lui mettre une électronique de meilleur qualité: ce sera une Elmod pro2, donc ce sera un servo.
Je n'ai pas fais de photos juste après l'installation, je n'ai que celles-ci





A bientôt pour la suite
Revenir en haut
yan33
Modérateurs
Modérateurs

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 7 685
Sexe: Masculin

MessagePosté le: Lun Avr 13 2015, 07:43 Sujet du message: KV1 de frag Répondre en citant

beau boulot et effectivement tu t'es pris la tête pour rien car soit tu mets un servo géré par ta future Elmod mais aussi la TK22 soit tu prenais un servo a qui tu retirais l’électronique et tu reliais ton moteur en direct
_____________________________________________________
fier d’être sur RCP
Revenir en haut
Visiter le site web du posteur
bernard47
LES VETERANS .
LES VETERANS .

Hors ligne

Inscrit le: 07 Fév 2011
Messages: 2 378
Sexe: Masculin

MessagePosté le: Lun Avr 13 2015, 09:31 Sujet du message: KV1 de frag Répondre en citant

oui c'est du beau boulot mais comme le dit Yann t'avais plus simple !!!
_____________________________________________________
Bin m'enfin ça ch'nille !!!
Revenir en haut
Visiter le site web du posteur
Sturm
LES VETERANS .
LES VETERANS .

Hors ligne

Inscrit le: 26 Jan 2010
Messages: 3 704
Sexe: Masculin

MessagePosté le: Jeu Avr 16 2015, 12:28 Sujet du message: KV1 de frag Répondre en citant

Tu as de la patience! c'est un travail très propre. félicitation
_____________________________________________________
Rendez-vous à villers-Bocage.
Revenir en haut
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 752
Sexe: Masculin

MessagePosté le: Jeu Avr 16 2015, 13:36 Sujet du message: KV 1 Répondre en citant

salut Frag,oui peut être cassé la tête typo mais Tu as fais un boulot formidable,et des fois pourquoi faire simple quand on peut faire compliqué et puis tu as le mérite d'avoir essayé,moi je dis chapeau bas " môssieur "
Revenir en haut
Frag
Les Débutants.
Les Débutants.

Hors ligne

Inscrit le: 23 Jan 2015
Messages: 59
Sexe: Masculin

MessagePosté le: Mar Avr 21 2015, 00:12 Sujet du message: KV1 de frag Répondre en citant

Bonjour à tous,

Merci pour vos compliments

C'est vrai que je me suis pas mal cassé la tête pour l'élévation typo n'ayant pas complètement déterminé l'électro au commencement du char ce ne fut pas simple, c'est vrai. Mais l'essentiel c'est de parvenir à une solution fiable et fonctionnelle

Voici la suite:

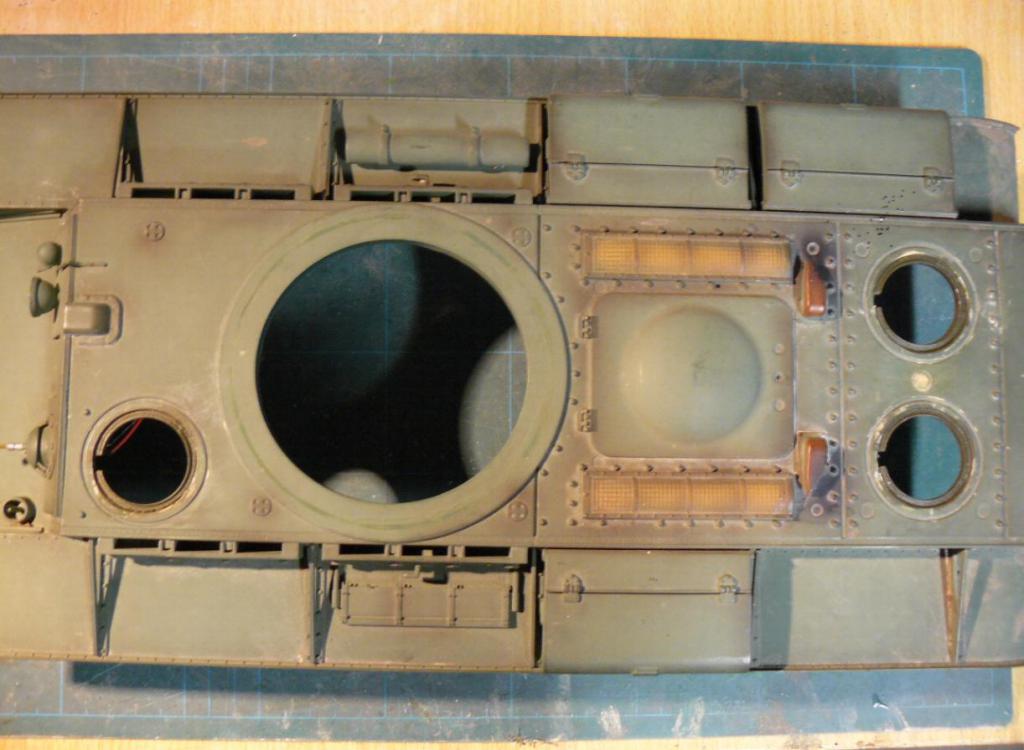

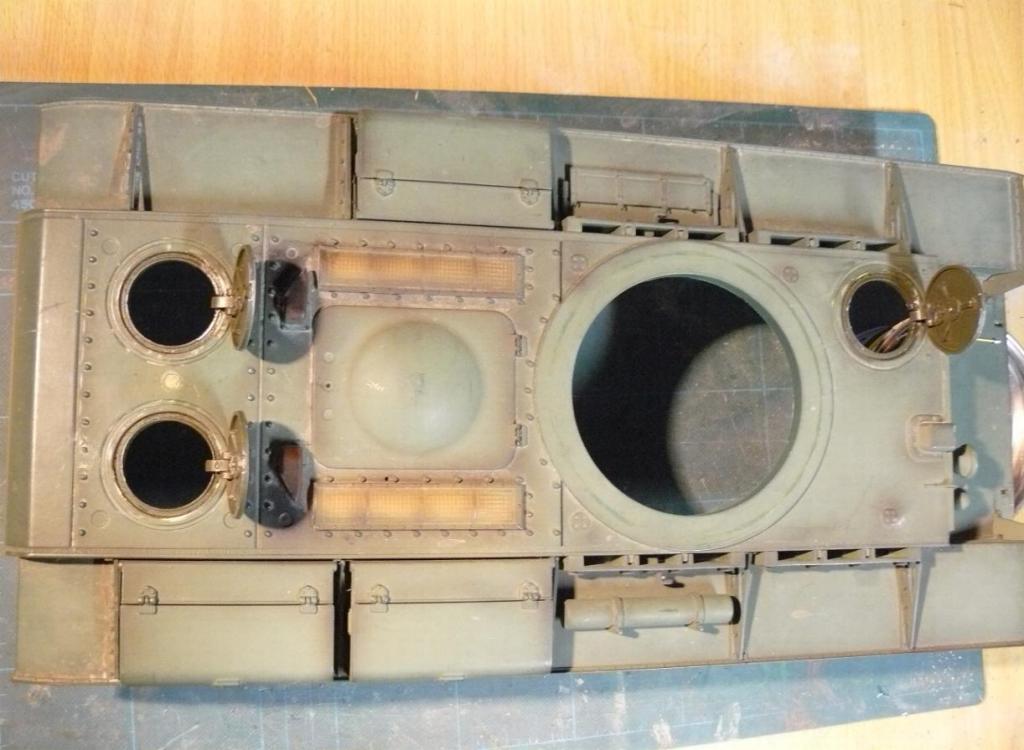

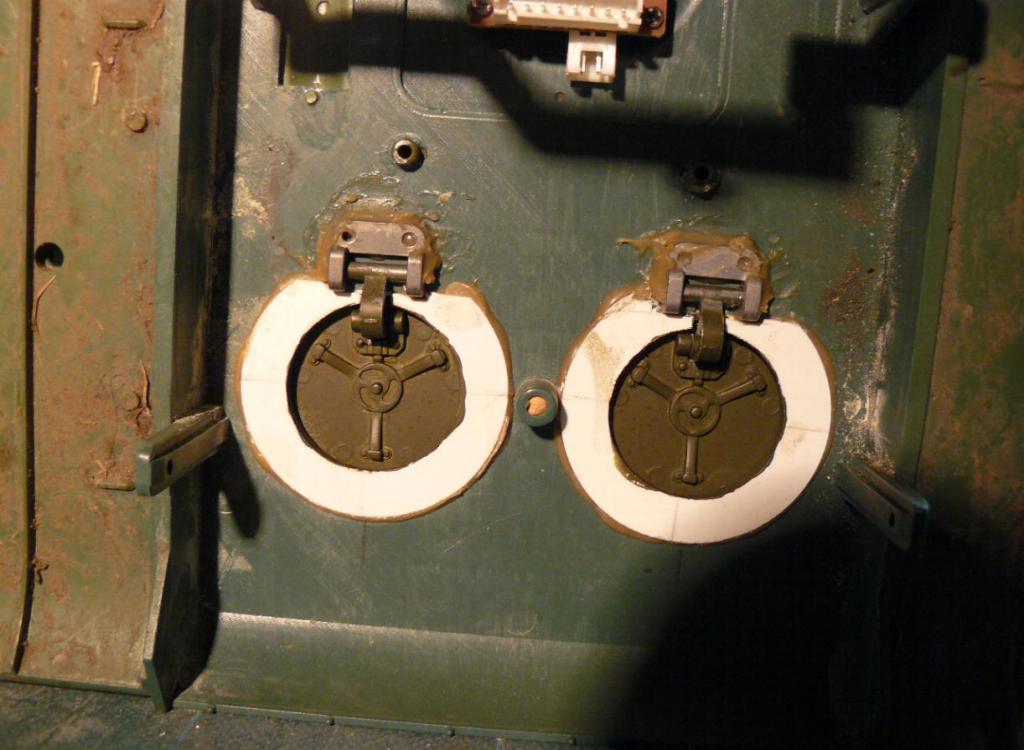

j'ai rendu les trappes du châssis fonctionnel. investi dans des trappes métal que j'ai du modifié pour qu'elles puissent s'ouvrir normalement. Je me suis servi de 2 pinces pour "ouvrir" les bras des trappes. Une pince pour maintenir la trappe et une extrémité du bras et une autre pour gentiment forcer sur l'autre partie du bras.
Pour que les trappes reposent bien j'ai reproduit les sièges.

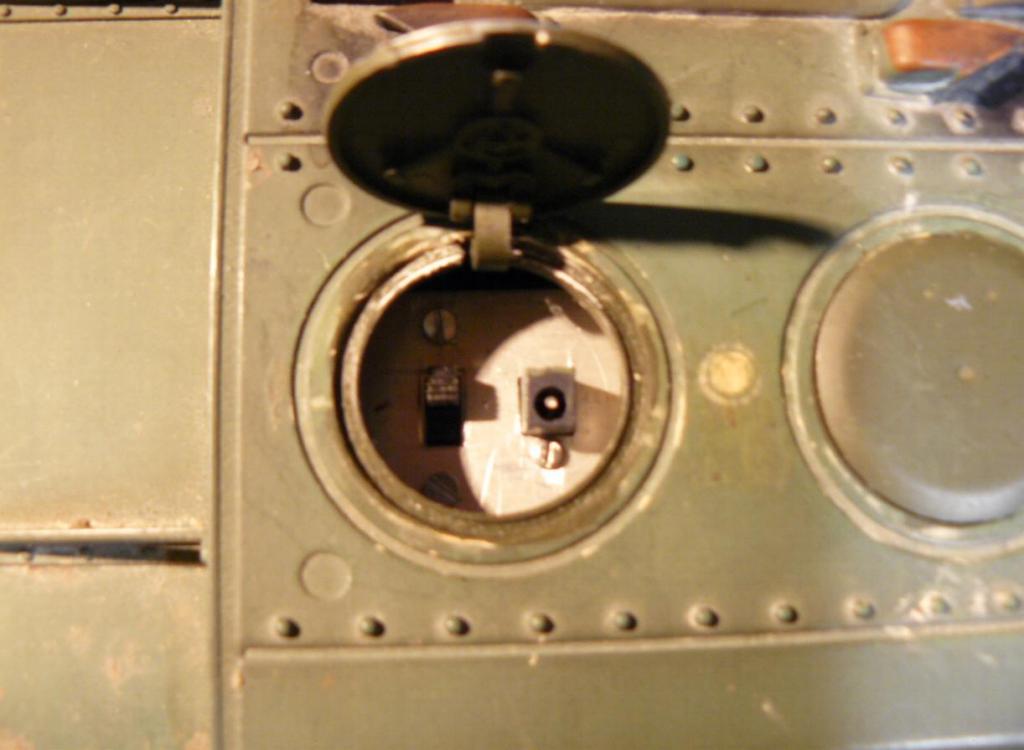

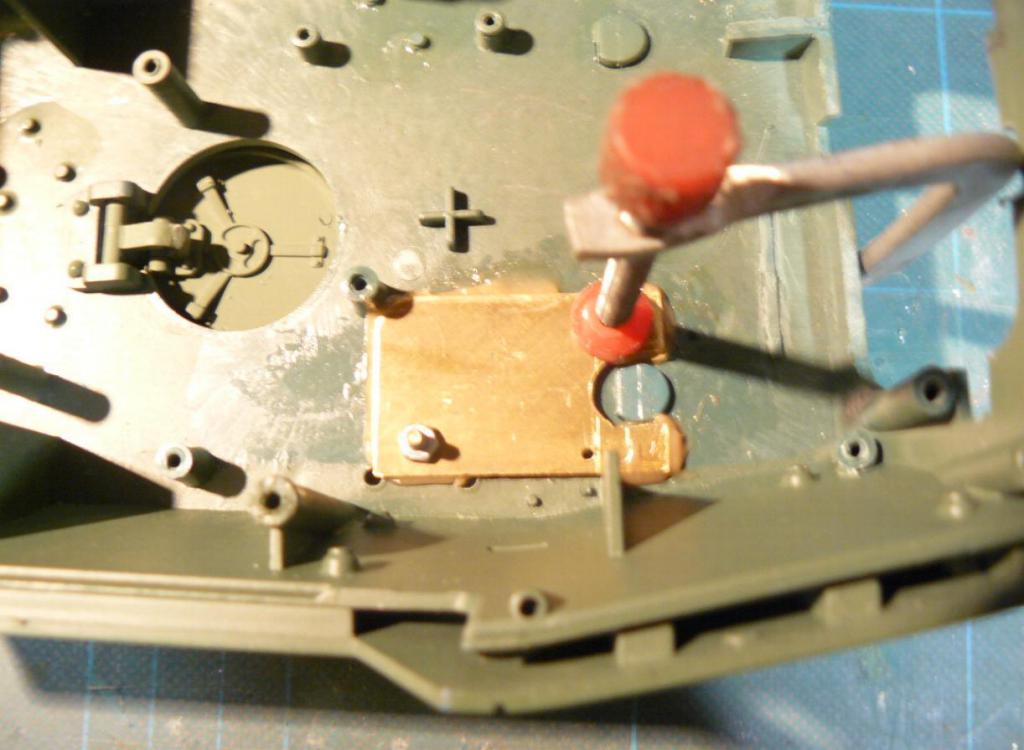

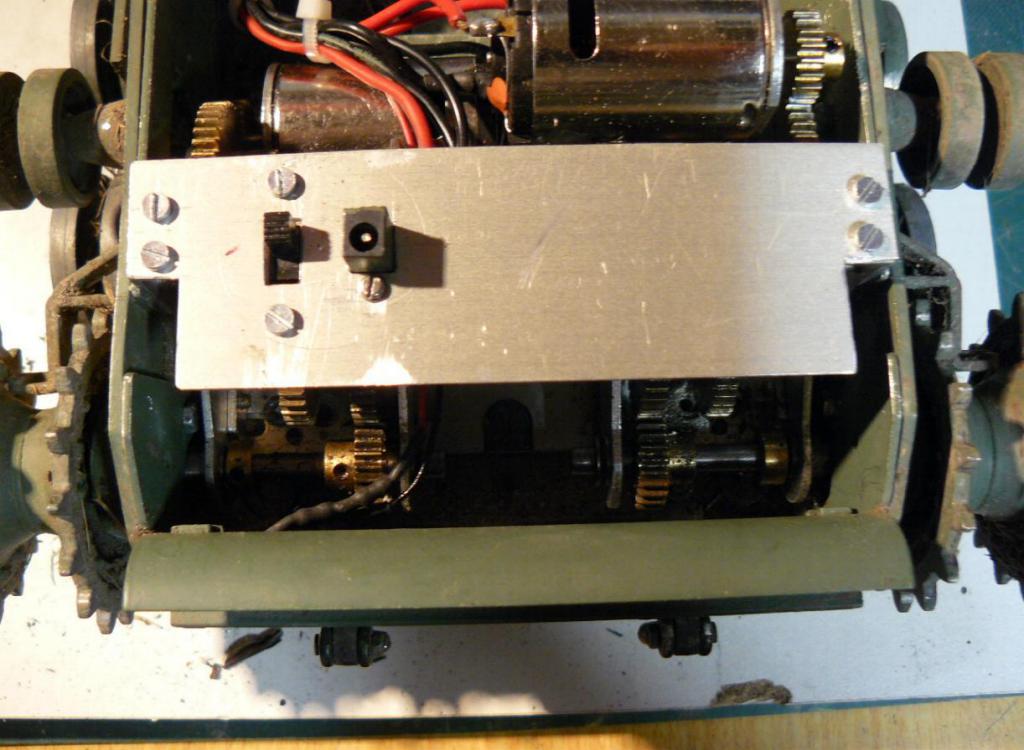

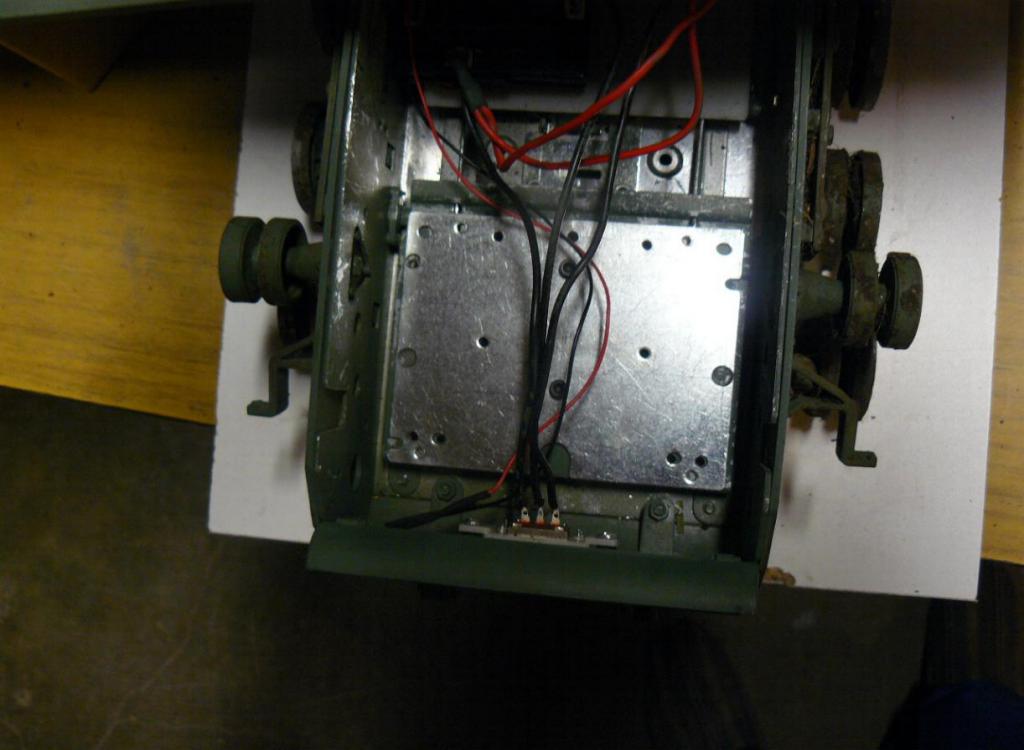

Installation de l'interrupteur général sous l'une des trappes arrière

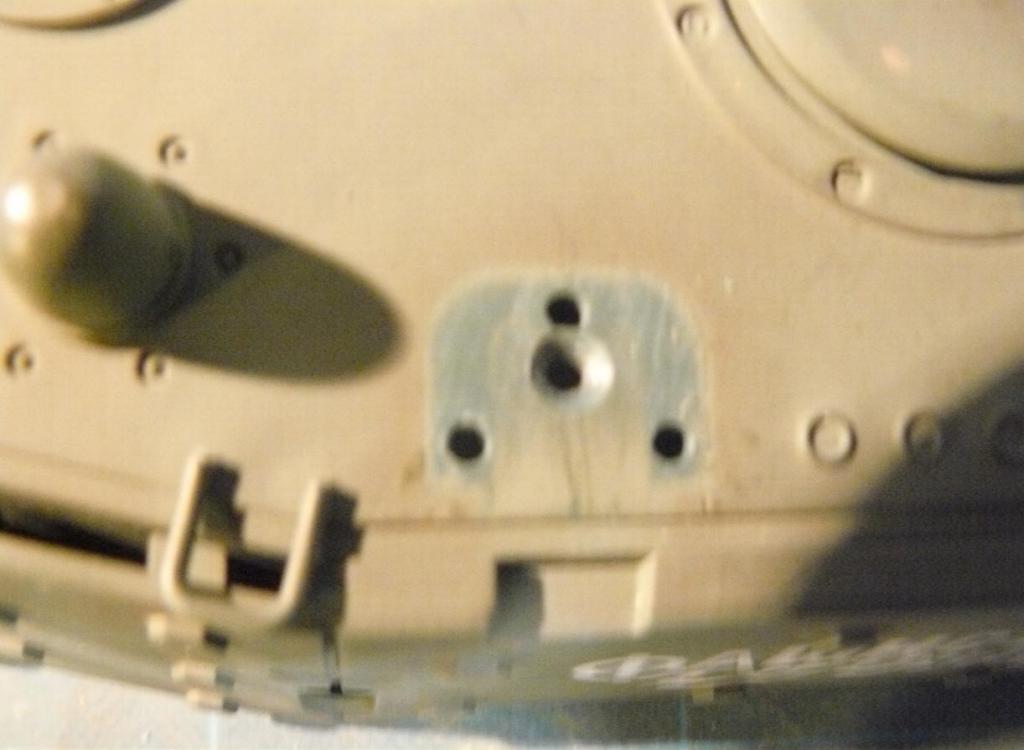

bouchage de l'ancien trou de l'interrupteur;



Revenir en haut
Frag
Les Débutants.
Les Débutants.

Hors ligne

Inscrit le: 23 Jan 2015
Messages: 59
Sexe: Masculin

MessagePosté le: Mar Avr 21 2015, 00:49 Sujet du message: KV1 de frag Répondre en citant

J'ai également refait les grilles d'aération du moteur

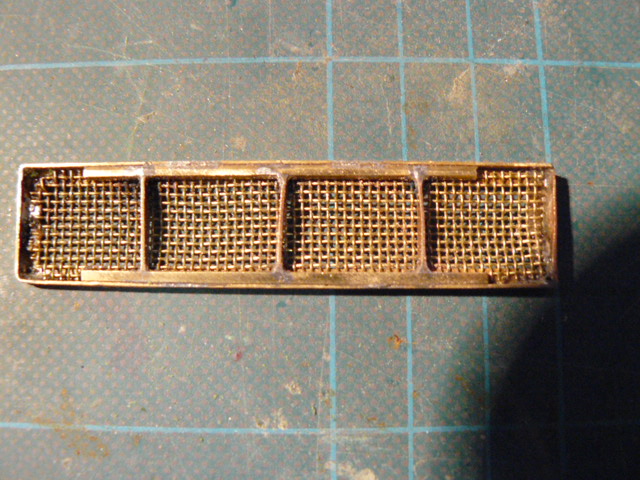

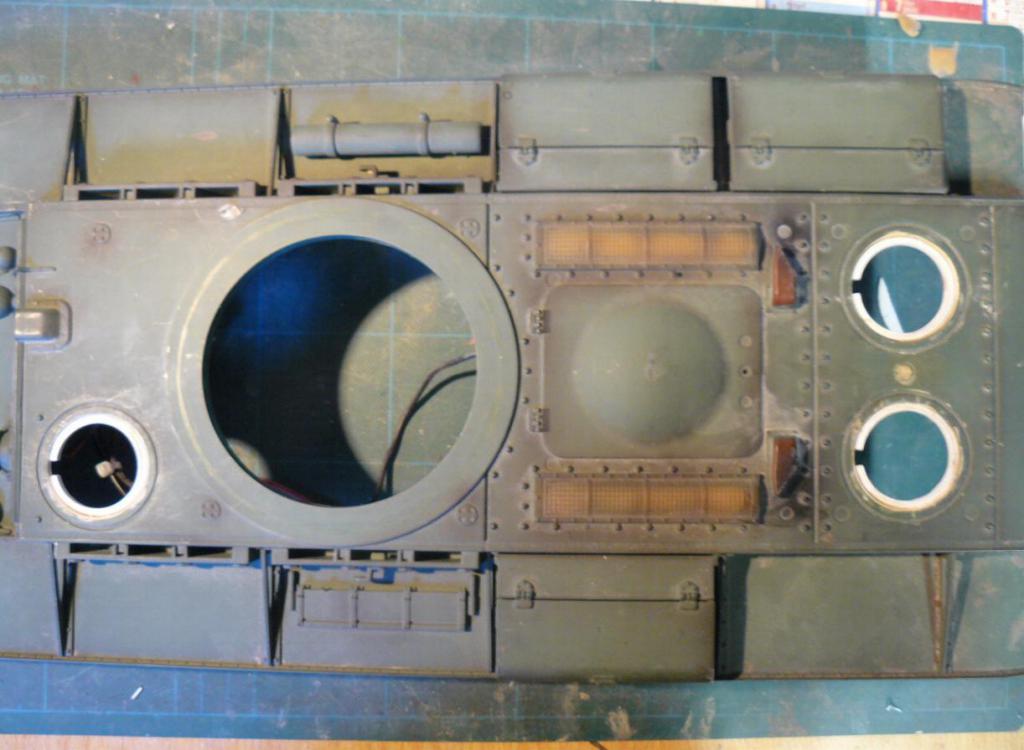

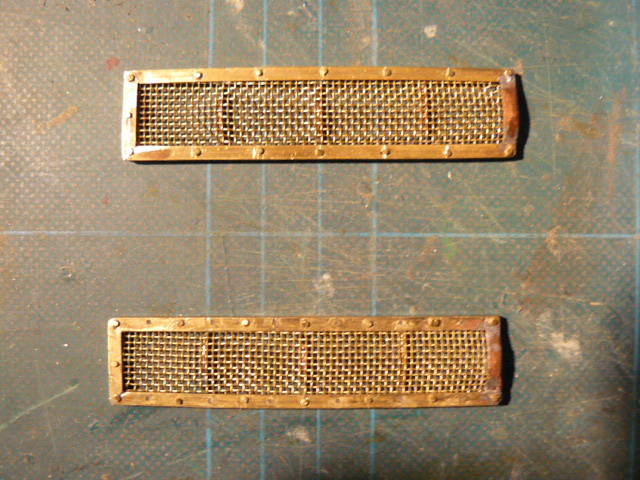

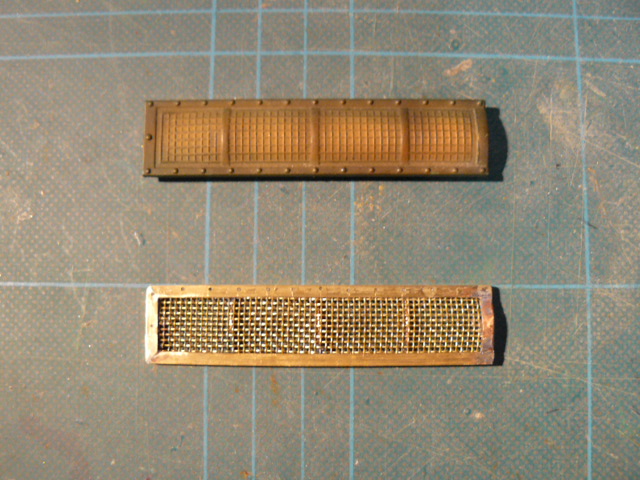

En haut la grille d'origine en bas la nouvelle

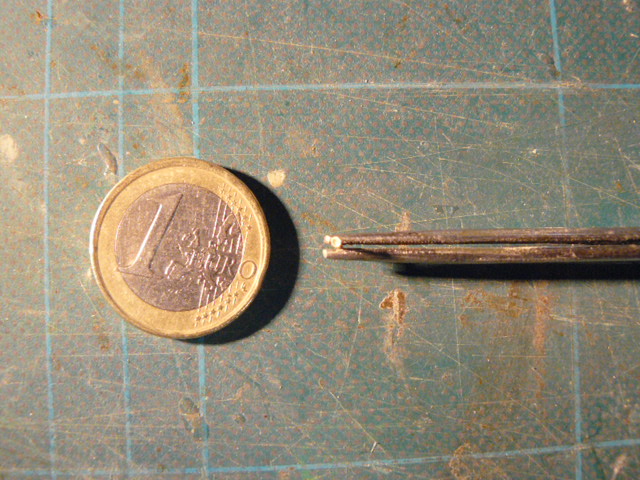

Les têtes de vis sont faites à partir de pointes laiton. les six pans sont taillé à la lime, et ensuite j'ai arasé le dessus bombé afin de finir la tête de vis

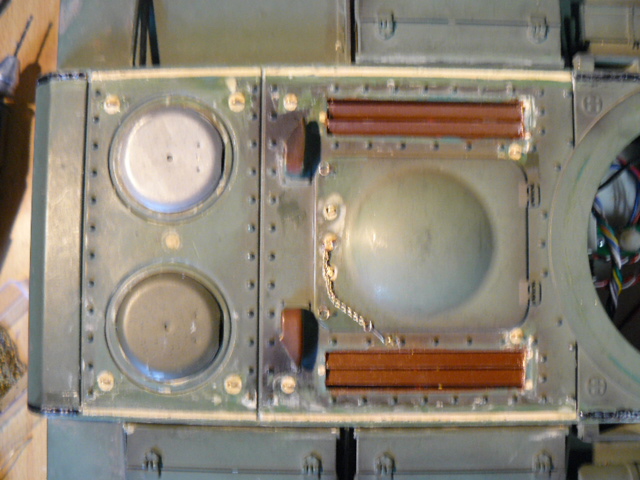

Les grilles équipées de leurs vis

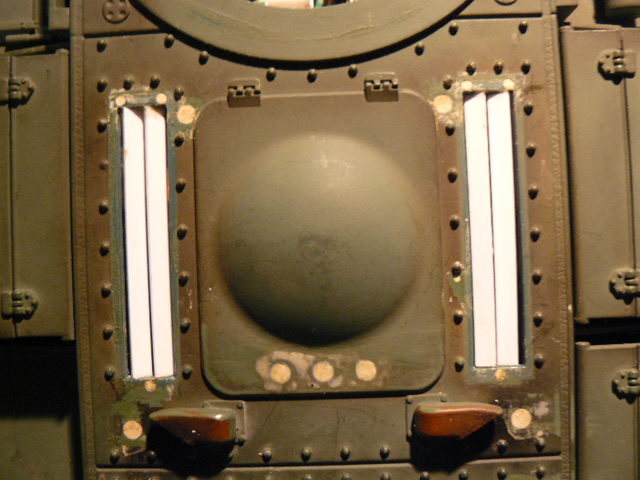

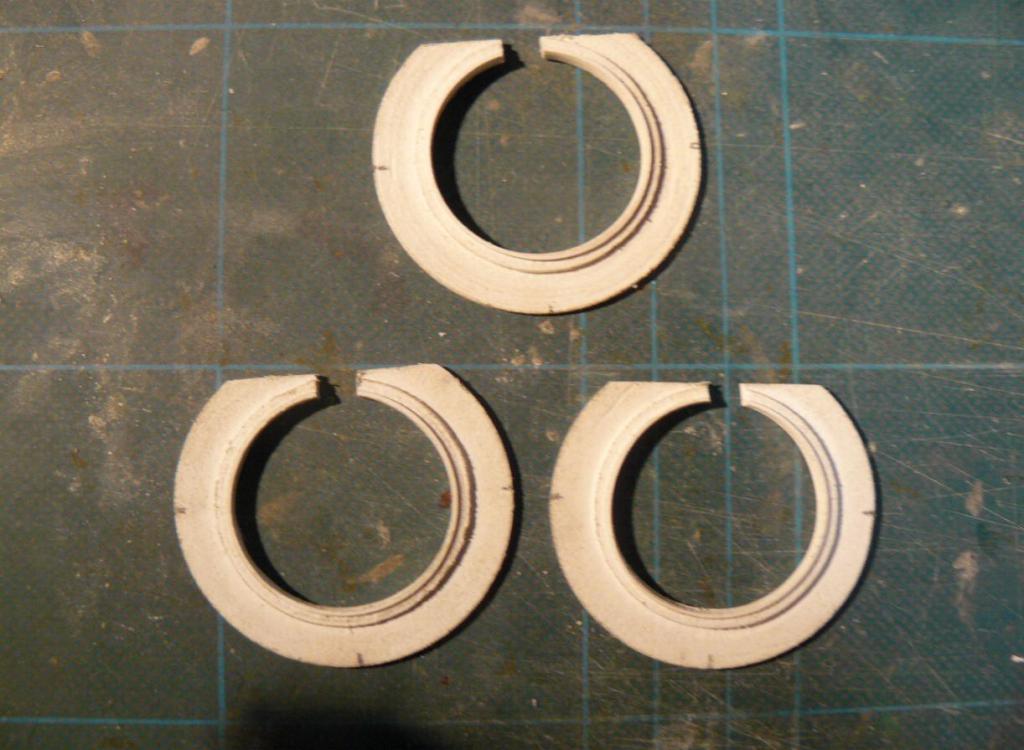

J'ai ensuite rebouché les espèces d'emplacement des anneaux de levage et installé les deflecteurs qui sont sous les grilles





Les soudures des plaques sont refaites avec du cerne relief.

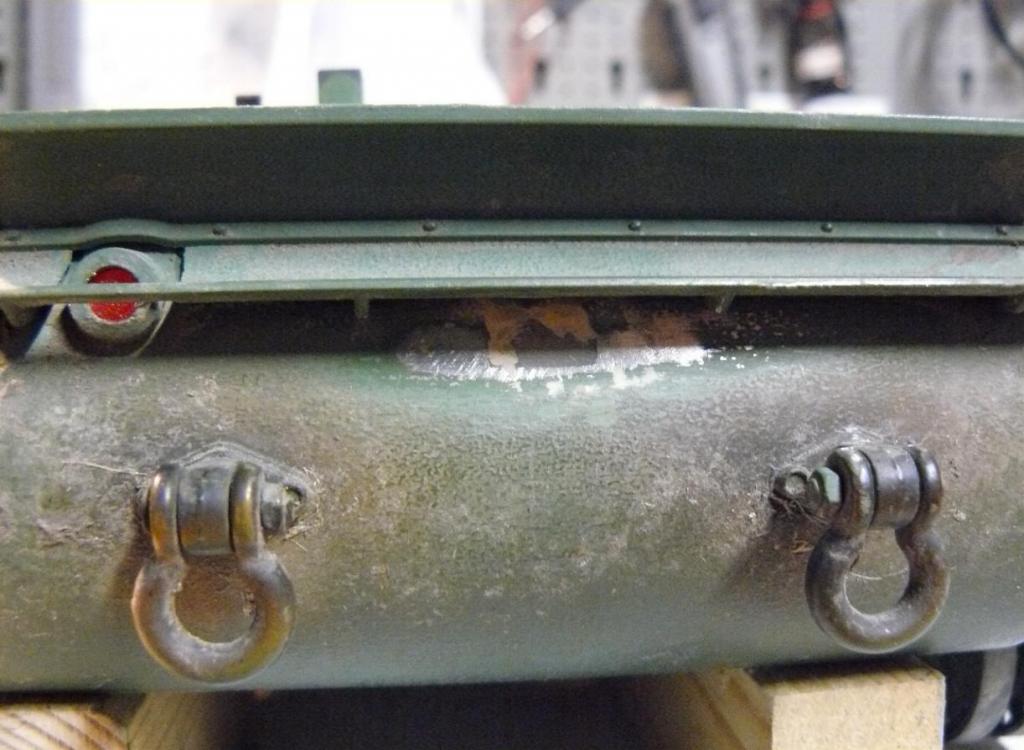

J'ai rallongé les plaques moteur et transmission avec mastic de carrosserie au vu qu'il n'y a pas de soudure à cet endroit et que ces plaques viennent presque au bord et creusé la séparation avec le dos de la lame du cutter

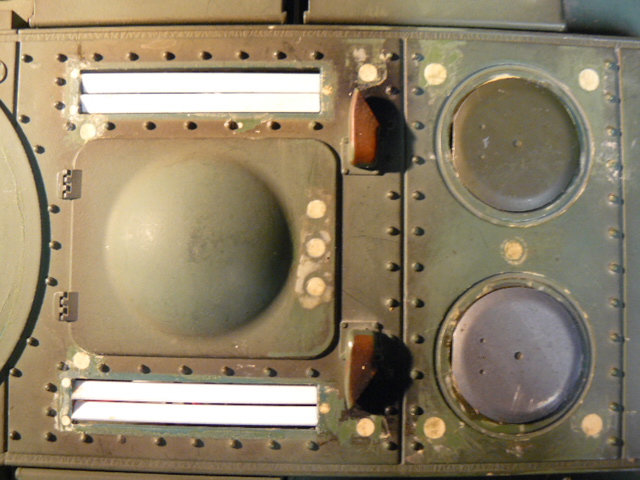

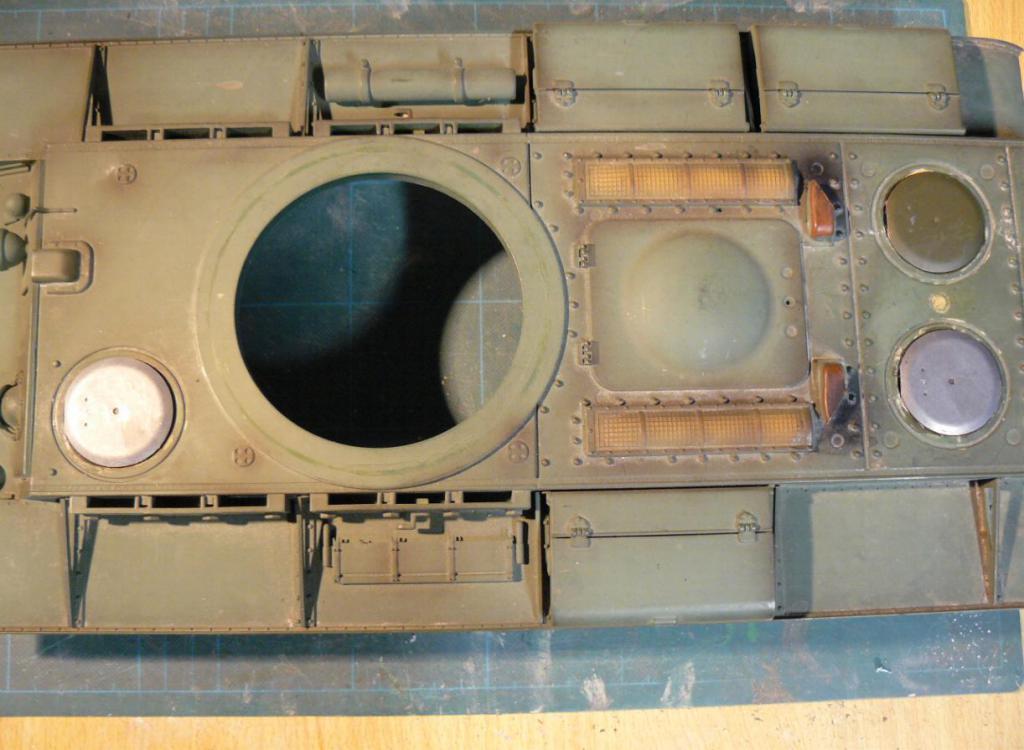

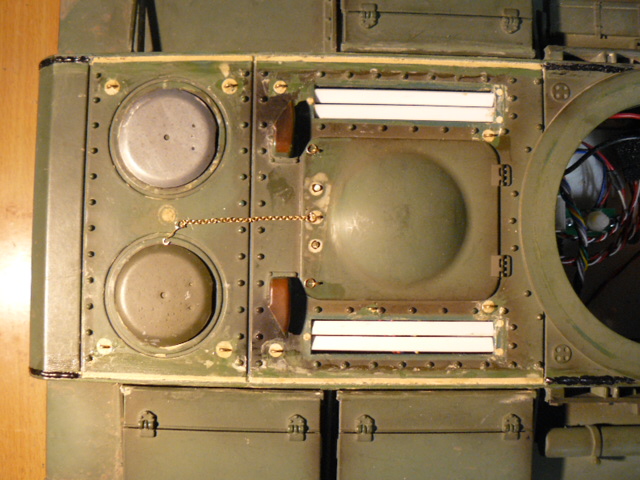

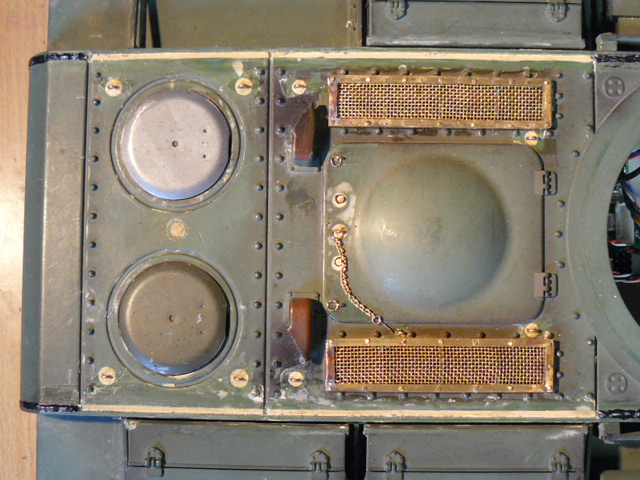

La plage arrière terminée
