PostPosted: Sat Nov 1 2014, 11:52 Post subject: un vrai fumigène de production roumaine Reply with quote

bonjour a tous
aujourd'hui Modo Yan33 va vous montrer pas à pas comment réaliser un module fumée qui tient la route
Pour cela je vais vous faire une explication avec des photos plutôt que de longs discours pompeux et trop techniques

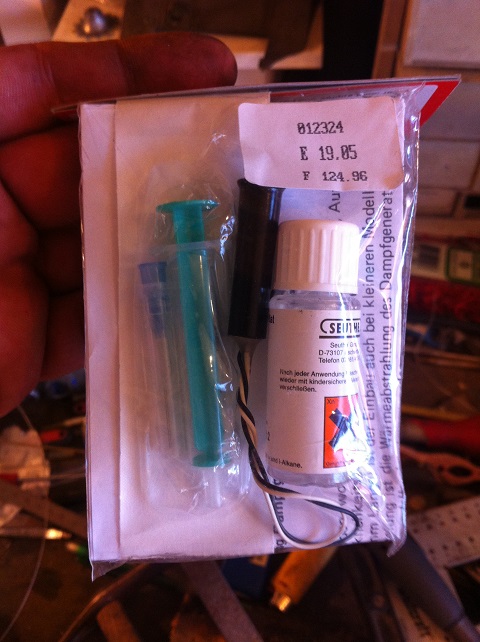

pour commencer il faudra vous procurer une unité de fumigène Seuthe



comme inscrit dessus le prix reste assez correct

ensuite avoir du matériel un peu spécifique : chalumeau, cisaille, un peu de tôle d'acier et surtout de GROS doigts boudinés TYPO

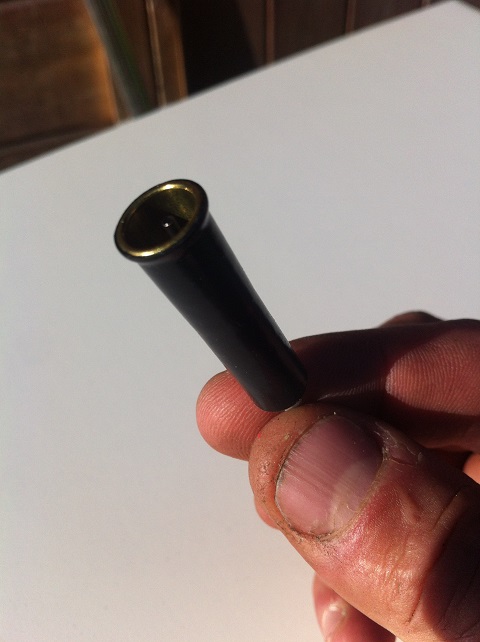

bref le module seuthe se présente de la forme suivante:

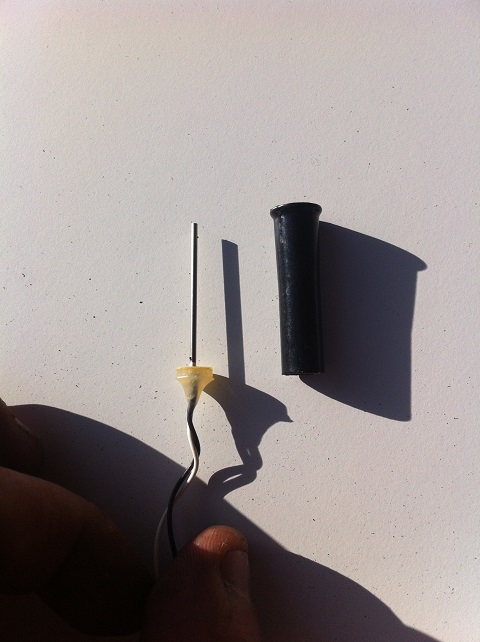

et une fois démonté on obtient ça:

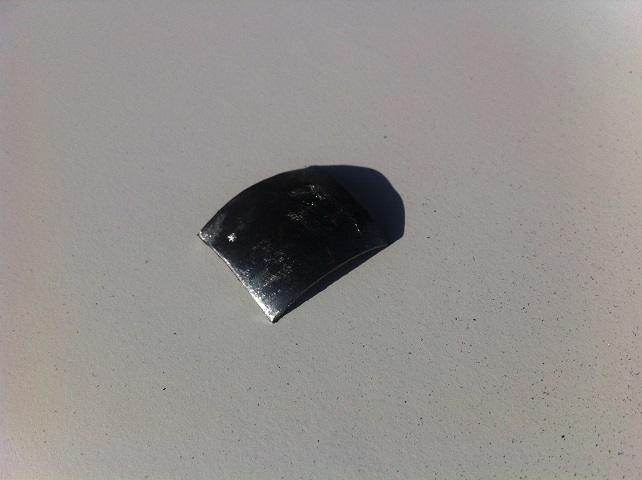

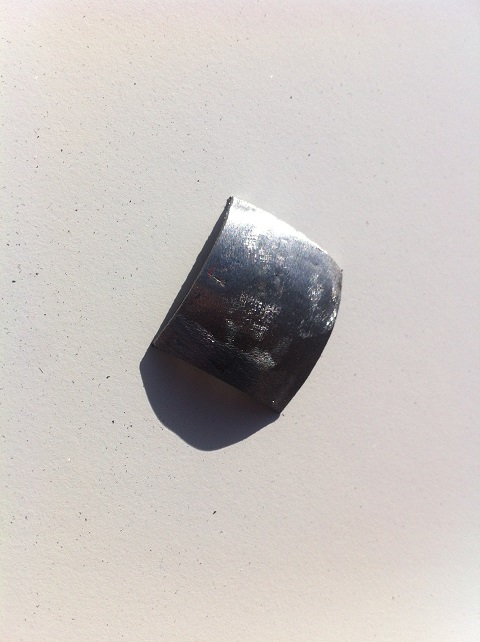

alors tout d’abord on prend un carré de tôle d'acier de 2.3 cm x 2.3 cm que nous allons mettre en forme pour faire le fond de la cuve

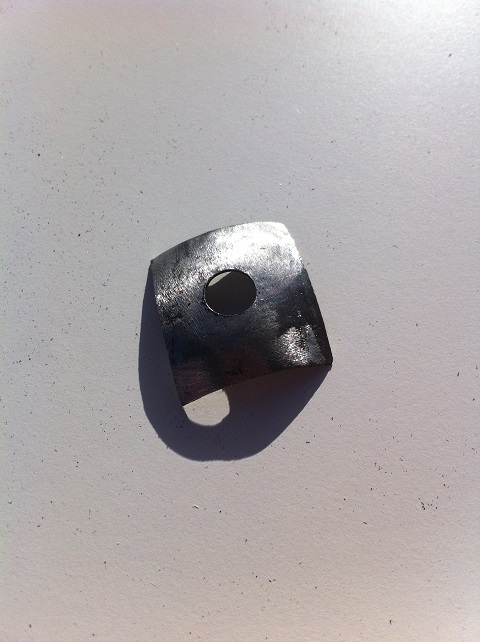

nous le perçons en son centre avec un foret de 8 mm

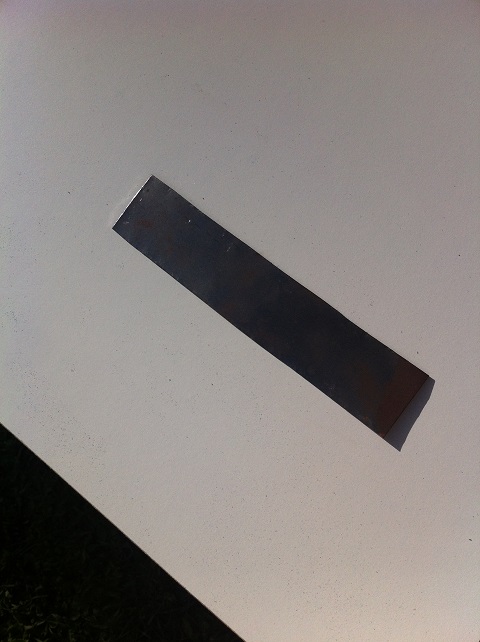

nous découpons une bande de 3 cm sur 10 cm

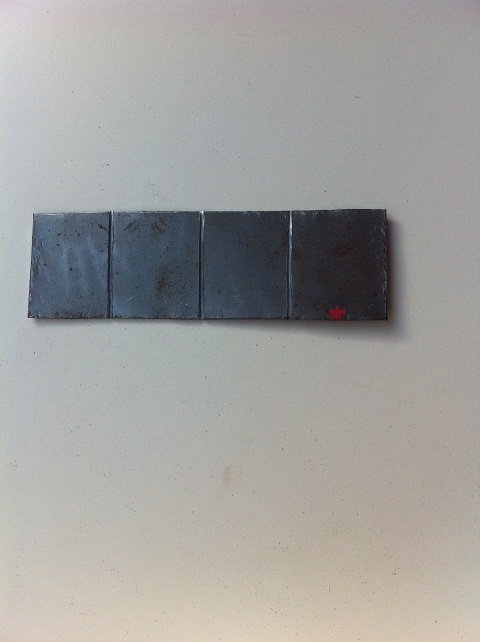

nous traçons avec un disque a tronçonner les pliures tout les 2.5 cm

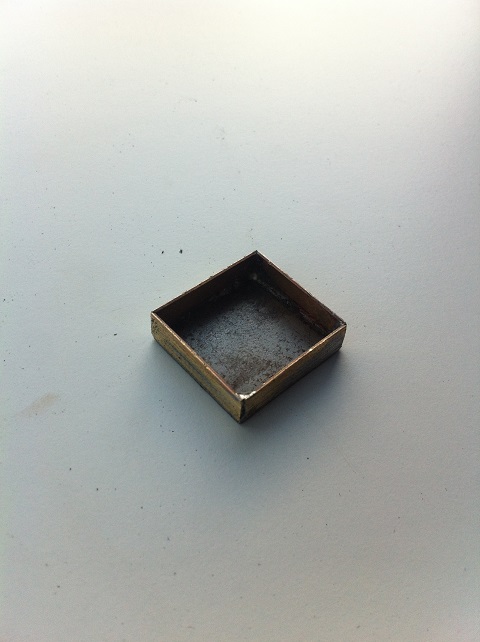

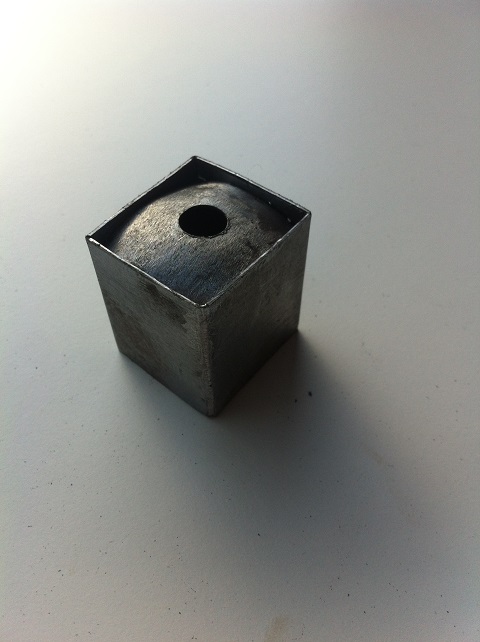

une fois plié on y met notre fond de cuve

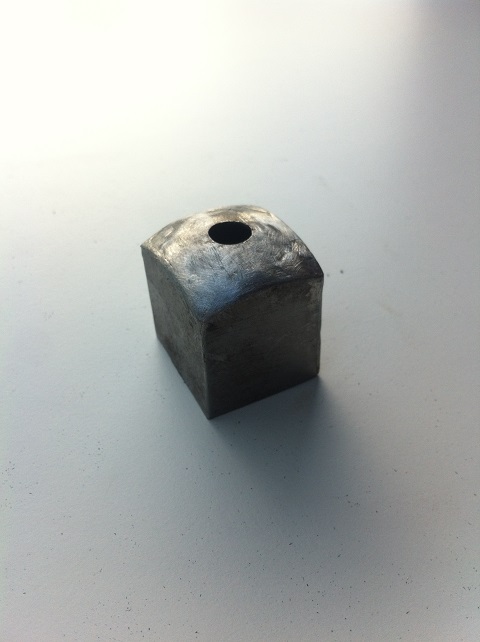

puis on le soude généreusement comme on le fait si bien dans le sud ouest aq aq aq et on enlève le surplus de matière inutile

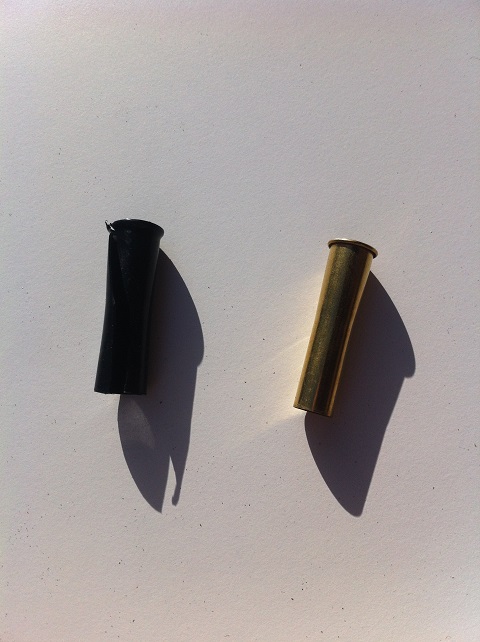

nous reprenons le tube de notre module et nous lui enlevons la gaine thermorétractable

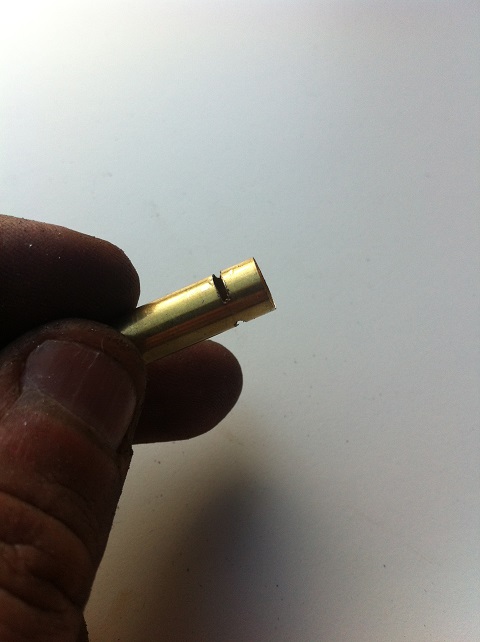

nous faisons deux incisions au tube en laiton a environ 8 mm du bord opposé de l’épaulement

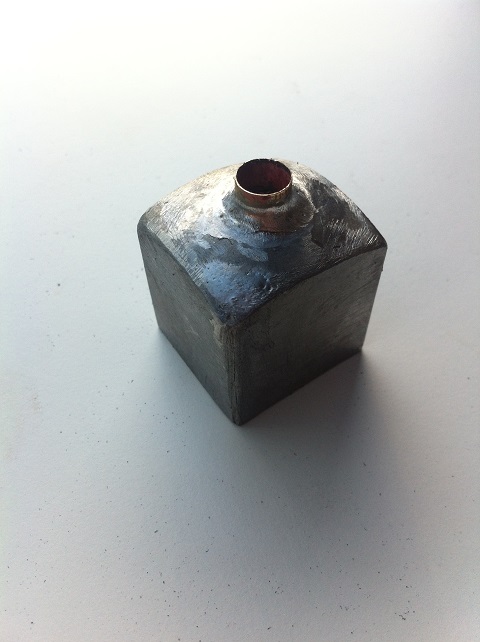

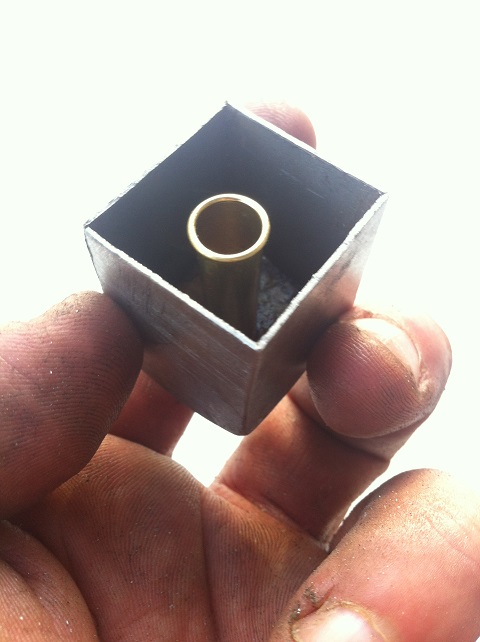

nous insérons le tube laiton a fleur des saignés et nous le soudons a notre cuve





maintenant nous passons au support ventilo

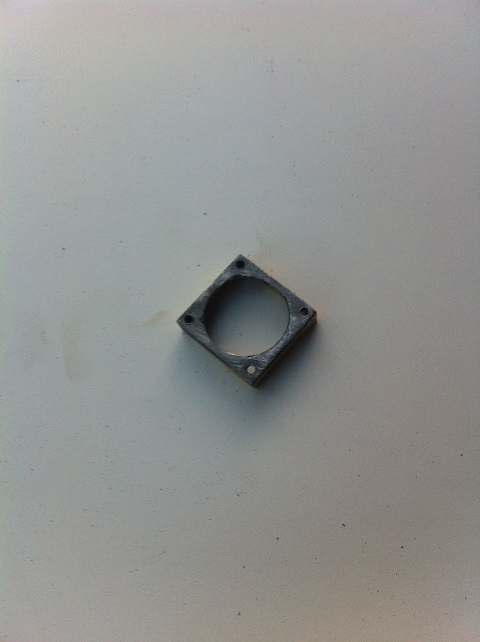

pour cela on prend un carré de 2.5 cm de coté et on y soude un plat de 8 mm de large tout autour



on le retourne et on y perce en son centre et aux 4 coins pour l'entraxe des vis de fixation du ventilo a environ 2cm de coté et on les taraude a 2.5



nous agrandissons le trou central

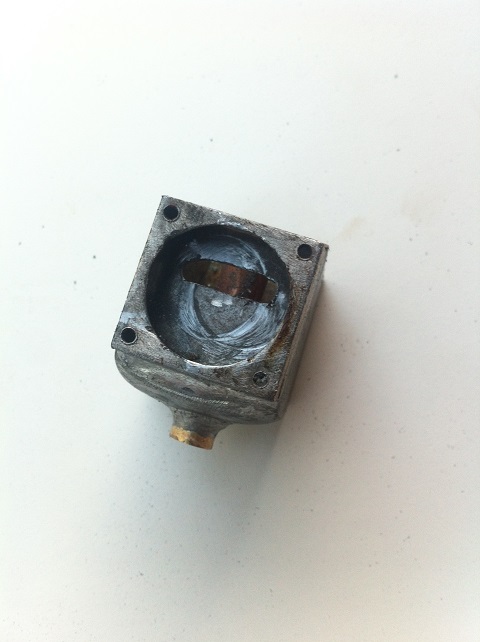

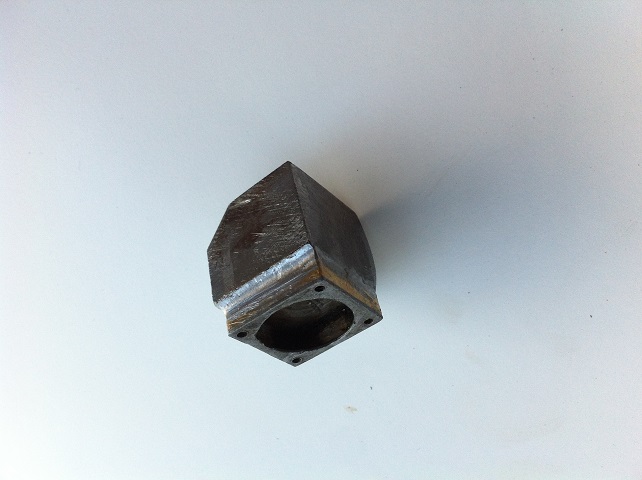

nous soudons notre porte ventilo sur la cuve tout en faisant auparavant une lumière a celle ci



a suivre ...........................................
_____________________________________________________
fier d’être sur RCP
Back to top
Visit poster’s website
Publicité






PostPosted: Sat Nov 1 2014, 11:52 Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Antoine
LES VETERANS .
LES VETERANS .

Offline

Joined: 07 Jun 2011
Posts: 2,473
Sexe: Masculin

PostPosted: Sat Nov 1 2014, 11:58 Post subject: un vrai fumigène de production roumaine Reply with quote

Tu n'oublies pas que je veux le même pour mon Syrien...il fumait pas mal à l'époque, surtout après avoir pris une bastos de 105mm dans la tronche.

Super tuto mon pessacais préfèré. fr
_____________________________________________________
http://forum-rc-warships.xooit.eu/index.php
Back to top
yan33
Modérateurs
Modérateurs

Online

Joined: 28 Aug 2011
Posts: 8,709
Sexe: Masculin

PostPosted: Sat Nov 1 2014, 12:06 Post subject: un vrai fumigène de production roumaine Reply with quote

merci d’éviter de polluer mon tuto merci d’avance



non je déconne TYPO TYPO TYPO TYPO TYPO TYPO TYPO
_____________________________________________________
fier d’être sur RCP
Back to top
Visit poster’s website
Antoine
LES VETERANS .
LES VETERANS .

Offline

Joined: 07 Jun 2011
Posts: 2,473
Sexe: Masculin

PostPosted: Sat Nov 1 2014, 12:25 Post subject: un vrai fumigène de production roumaine Reply with quote

Polluer un tuto sur un truc qui fume, ce serait un comble !
_____________________________________________________
http://forum-rc-warships.xooit.eu/index.php
Back to top
Sturm
LES VETERANS .
LES VETERANS .

Offline

Joined: 26 Jan 2010
Posts: 4,010
Sexe: Masculin

PostPosted: Sat Nov 1 2014, 12:30 Post subject: un vrai fumigène de production roumaine Reply with quote

il bosse bien le Yanou quand il veut !
_____________________________________________________
Rendez-vous à villers-Bocage.
Back to top
seb92
Administrateurs.
Administrateurs.

Online

Joined: 04 Apr 2007
Posts: 12,410
Sexe: Masculin

PostPosted: Sat Nov 1 2014, 13:05 Post subject: un vrai fumigène de production roumaine Reply with quote

Yes !!!!! Je vais enfin savoir ce que la bête de guerre a dans le ventre !!!!

Merci pour ce tuto mon Yanou
_____________________________________________________


Last edited by seb92 on Sat Nov 1 2014, 13:06; edited 1 time in total
Back to top
MIC
LES VETERANS .
LES VETERANS .

Offline

Joined: 27 Apr 2012
Posts: 2,079
Sexe: Masculin

PostPosted: Sat Nov 1 2014, 13:06 Post subject: un vrai fumigène de production roumaine Reply with quote

Super mon Yan, vite la suite!!! ty ty
_____________________________________________________
Si vis pacem, para bellum.
Back to top
totolitoto
LES VETERANS .
LES VETERANS .

Offline

Joined: 06 Jun 2007
Posts: 2,602
Sexe: Masculin

PostPosted: Sat Nov 1 2014, 13:09 Post subject: un vrai fumigène de production roumaine Reply with quote

Coooool...... Et la suite?!
_____________________________________________________
RC tout azimut
http://rc-modelisme.blogspot.com/
http://rc-tank-passion.over-blog.com/
Back to top
Visit poster’s website
yan33
Modérateurs
Modérateurs

Online

Joined: 28 Aug 2011
Posts: 8,709
Sexe: Masculin

PostPosted: Sat Nov 1 2014, 13:28 Post subject: un vrai fumigène de production roumaine Reply with quote

au prochain épisode .......
_____________________________________________________
fier d’être sur RCP
Back to top
Visit poster’s website
FLAMETHROWER
Guest

Offline




PostPosted: Sat Nov 1 2014, 21:10 Post subject: un vrai fumigène de production roumaine Reply with quote

C'est mignon....
Back to top
yan33
Modérateurs
Modérateurs

Online

Joined: 28 Aug 2011
Posts: 8,709
Sexe: Masculin

PostPosted: Sun Nov 2 2014, 02:17 Post subject: un vrai fumigène de production roumaine Reply with quote

aller voici la suite tant attendue

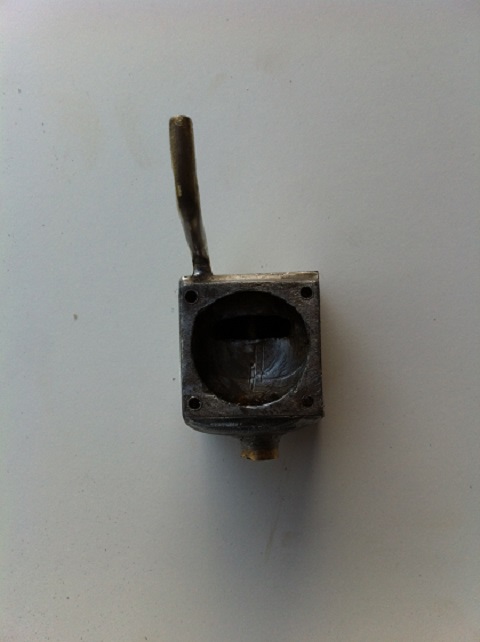

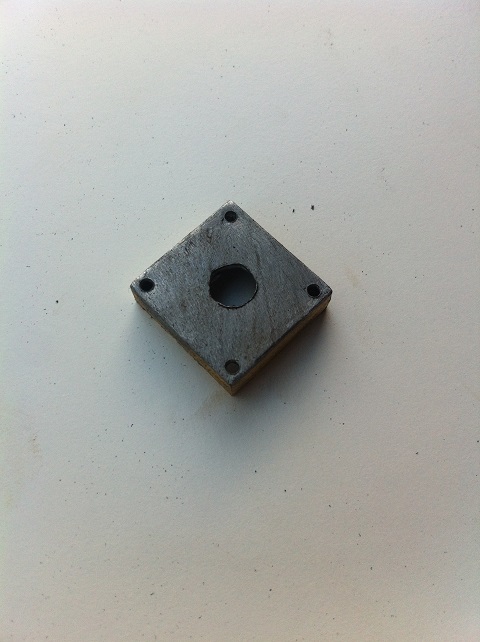

on va faire le couvercle avec un carré de 2.5 cm de coté



nous prenons un tube de 4 mm de diamètre extérieur et nous le mettons en forme ainsi



IMPORTANT: bien biseauter l’extrémité du tube

ce tuyau a pour utilité de remplir le réservoir de liquide fumigène.
Il va jusqu'au fond du réservoir comme ça une fois celui-ci remplis il obstrue la sortie de fumée
Dès qu'il est vide la fumée ressortira et vous signalera le niveau de cuve trop bas

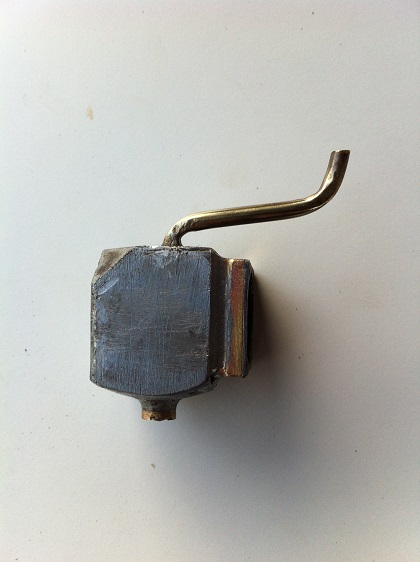

nous perçons le dessus du couvercle avec un foret de 4 mm et on y insère le tube formé auparavant

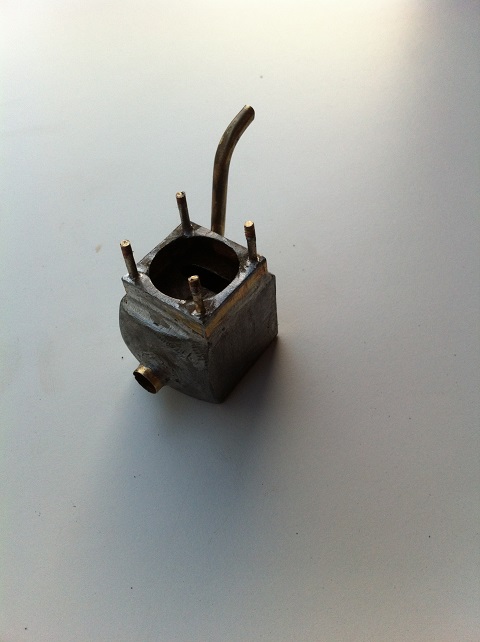

nous prenons 4 vis en laiton que nous soudons sur le support ( la ou nous avons fileter les 4 trous en 2.5)

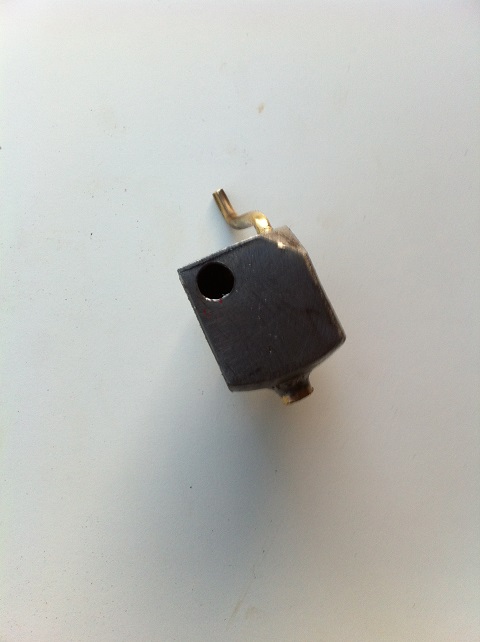

nous perçons a l'opposé du ventilo avec un foret de 8

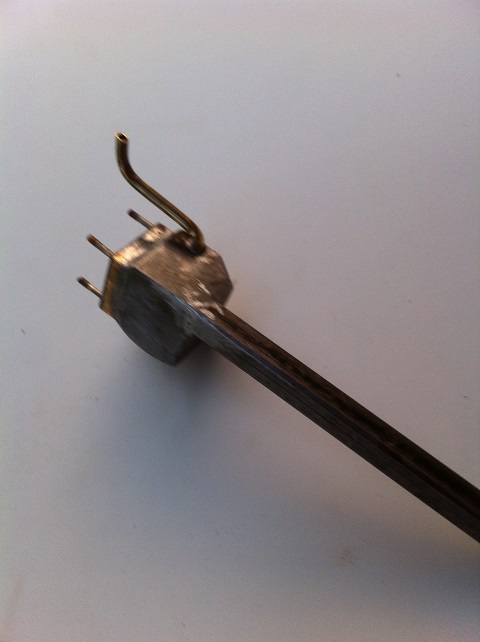

pour le T55 je prends un tube de section carré de 10 mm pour y faire le tube d’échappement que nous avons en sortie du module là ou nous avons percé auparavant

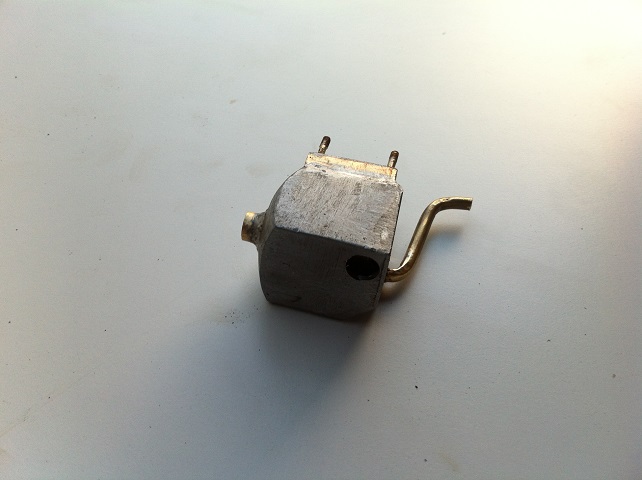

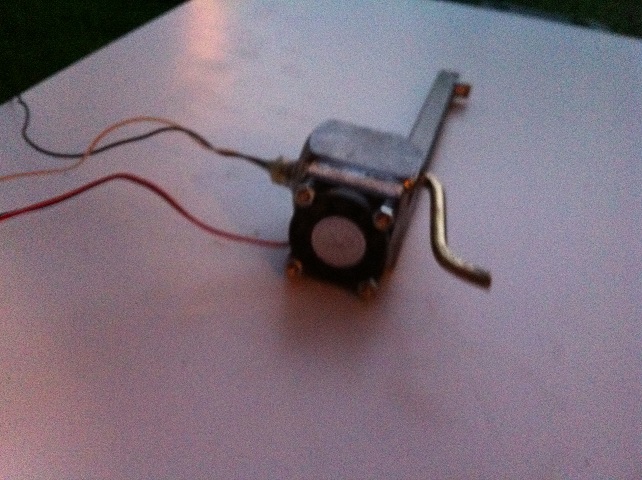

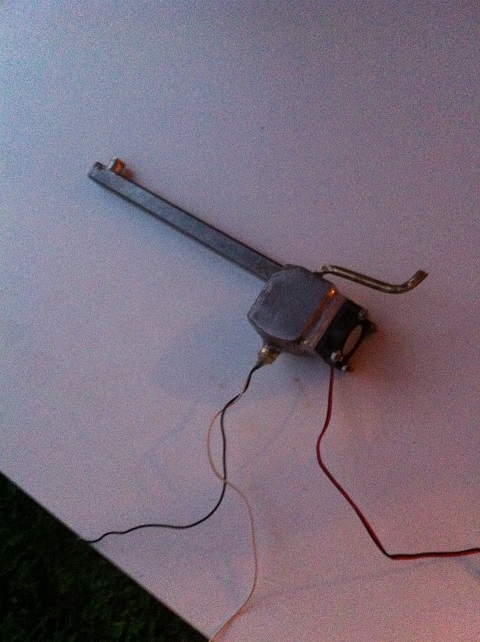

une fois la mèche remise en place et positionnement du ventilo voila ce que nous obtenons





a suivre la vidéo du système fonctionnel
_____________________________________________________
fier d’être sur RCP


Last edited by yan33 on Sun Nov 2 2014, 22:30; edited 2 times in total
Back to top
Visit poster’s website
ti-char76
LES BAROUDEURS.
LES BAROUDEURS.

Offline

Joined: 14 Nov 2012
Posts: 741
Sexe: Masculin

PostPosted: Sun Nov 2 2014, 09:20 Post subject: un vrai fumigène de production roumaine Reply with quote

Super comme travail . Ou as tu eu le ventilo?
_____________________________________________________
si tu ne sais pas demande, si tu sais partage
Back to top
Antoine
LES VETERANS .
LES VETERANS .

Offline

Joined: 07 Jun 2011
Posts: 2,473
Sexe: Masculin

PostPosted: Sun Nov 2 2014, 09:58 Post subject: un vrai fumigène de production roumaine Reply with quote

Moi j'dis, y a eu des progrès de fait en photo !!
Par contre je pipe rien au système, c'est quoi ces tuyaux de poêle ? Allez, prochaine étape, on peaufine le texte explicatif. zdez
_____________________________________________________
http://forum-rc-warships.xooit.eu/index.php
Back to top
MIC
LES VETERANS .
LES VETERANS .

Offline

Joined: 27 Apr 2012
Posts: 2,079
Sexe: Masculin

PostPosted: Sun Nov 2 2014, 11:01 Post subject: un vrai fumigène de production roumaine Reply with quote

Nickel ton truc machin!!! Et en plus, super compact!! Bien joué jyk
_____________________________________________________
Si vis pacem, para bellum.
Back to top
seb92
Administrateurs.
Administrateurs.

Online

Joined: 04 Apr 2007
Posts: 12,410
Sexe: Masculin

PostPosted: Sun Nov 2 2014, 11:38 Post subject: un vrai fumigène de production roumaine Reply with quote

Comme Antoine, je n'y trave pas grand chose mais j'ai pu voir le système fumer....eh bien ça fume graaaave !!!!
_____________________________________________________
Back to top
Sturm
LES VETERANS .
LES VETERANS .

Offline

Joined: 26 Jan 2010
Posts: 4,010
Sexe: Masculin

PostPosted: Sun Nov 2 2014, 11:58 Post subject: un vrai fumigène de production roumaine Reply with quote

Le tuyau coudé c'est pour le remplissage de l’huile, la longue tige carré permet de canaliser la fumée jusqu’à l’échappement latéral du T55.
_____________________________________________________
Rendez-vous à villers-Bocage.
Back to top
yan33
Modérateurs
Modérateurs

Online

Joined: 28 Aug 2011
Posts: 8,709
Sexe: Masculin

PostPosted: Sun Nov 2 2014, 12:06 Post subject: un vrai fumigène de production roumaine Reply with quote

j'ai repris quelques explications TYPO TYPO TYPO
_____________________________________________________
fier d’être sur RCP
Back to top
Visit poster’s website
Antoine
LES VETERANS .
LES VETERANS .

Offline

Joined: 07 Jun 2011
Posts: 2,473
Sexe: Masculin

PostPosted: Sun Nov 2 2014, 12:15 Post subject: un vrai fumigène de production roumaine Reply with quote

Sturm wrote:
Le tuyau coudé c'est pour le remplissage de l’huile, la longue tige carré permet de canaliser la fumée jusqu’à l’échappement latéral du T55.


Tu t'appelles Yan ? typo

TYPO TYPO
_____________________________________________________
http://forum-rc-warships.xooit.eu/index.php
Back to top
ti-char76
LES BAROUDEURS.
LES BAROUDEURS.

Offline

Joined: 14 Nov 2012
Posts: 741
Sexe: Masculin

PostPosted: Sun Nov 2 2014, 12:19 Post subject: un vrai fumigène de production roumaine Reply with quote

Dis moi yan, ton petit ventilateur tu l'as trouvé ou?
_____________________________________________________
si tu ne sais pas demande, si tu sais partage
Back to top
Antoine
LES VETERANS .
LES VETERANS .

Offline

Joined: 07 Jun 2011
Posts: 2,473
Sexe: Masculin

PostPosted: Sun Nov 2 2014, 12:24 Post subject: un vrai fumigène de production roumaine Reply with quote

yan33 wrote:
j'ai repris quelques explications TYPO TYPO TYPO


Au top
_____________________________________________________
http://forum-rc-warships.xooit.eu/index.php
Back to top
