Branchement module fumée proportionnel Heng Long

Post new topic Reply to topic RC-PANZER Forum Index -> TUTOS, ASTUCES, BESOIN D'AIDE -> Tutos et astuces
Previous topic :: Next topic
Author Message
Fred
Les Spécialistes.
Les Spécialistes.

Offline

Joined: 12 May 2013
Posts: 217
Sexe: Masculin

PostPosted: Fri Jul 5 2013, 19:41 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote

Hop là je viens tout juste de brancher mon nouveau module de fumée j'en profite donc pour vous montrer comment le brancher.

Il s'agit d'un module de fumée HL proportionnel. Comme son nom l'indique la quantités de fumée varie celon la vitesse du modèle. le gros avantage c'est d'avoir un petit panache et en même temps d'avoir un module très peu bruyant à l’arrêt.

Voici une petite vidéo pour comparer le volume sonore des deux modules.

http://www.youtube.com/watch?v=JHDyeuXlTHM

Le branchement est simple, raccorder le module sur la carte comme d'habitude, aprés faut brancher le fil marron sur la phase d'un moteur (j'ai choisi de le brancher depuis la carte) et le fil bleu sur le neutre du moteur.

Vous pouvez faire le branchement ou vous souhaitez entre le moteur et la carte.

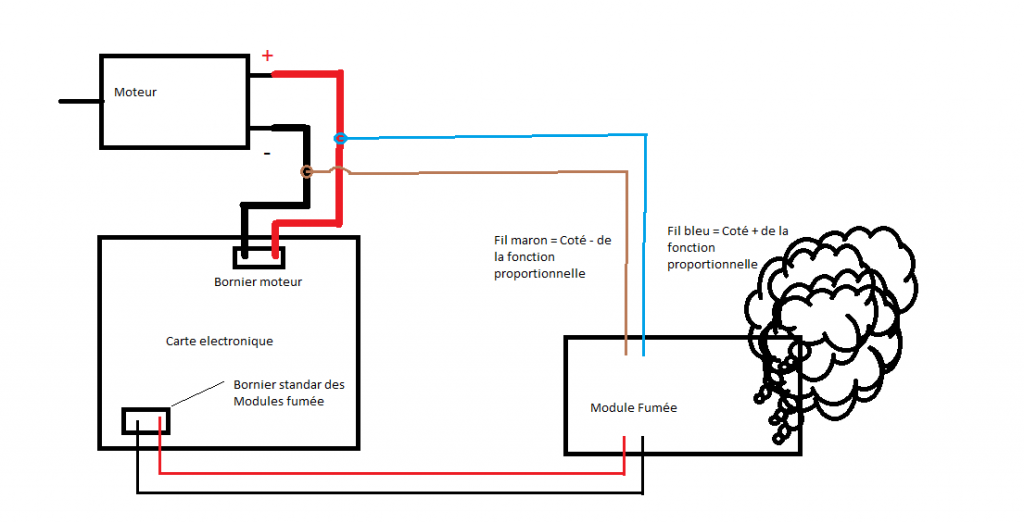

Schéma :

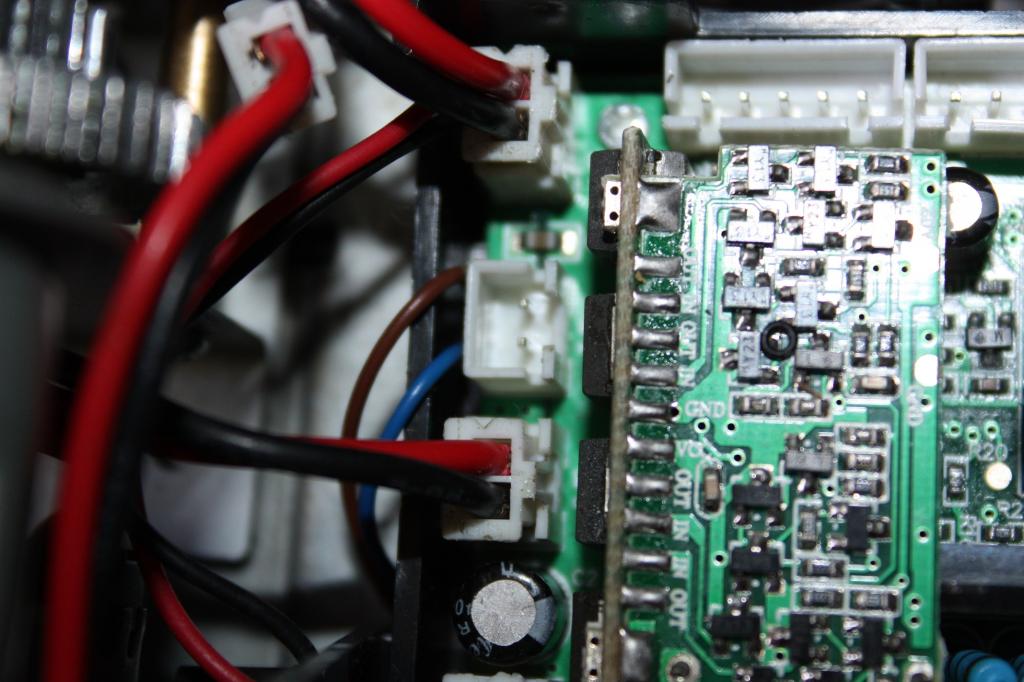

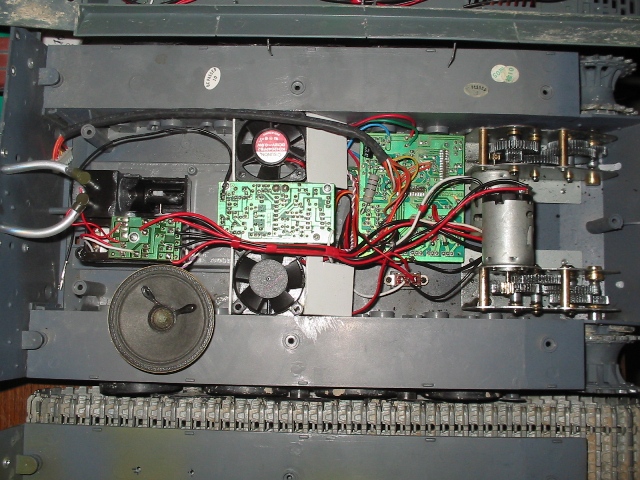

Photo :




bon c'est un petit gadget mais bien sympa
Back to top
Publicité






PostPosted: Fri Jul 5 2013, 19:41 Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Tiger
LES BAROUDEURS.
LES BAROUDEURS.

Offline

Joined: 05 Jun 2007
Posts: 992
Sexe: Masculin

PostPosted: Fri Jul 5 2013, 20:11 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote


les premiers module proportionnelles pour la fumée fonctionnaient avec branchement sur les 2 moteurs mais malgré tout la fumée par hasard ddcs
Back to top
Fred
Les Spécialistes.
Les Spécialistes.

Offline

Joined: 12 May 2013
Posts: 217
Sexe: Masculin

PostPosted: Fri Jul 5 2013, 20:17 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote

Tes moteurs sont branché sur le module en direct et aprés le module vers la carte ? typo
Back to top
seb92
Administrateurs.
Administrateurs.

Offline

Joined: 04 Apr 2007
Posts: 12,413
Sexe: Masculin

PostPosted: Fri Jul 5 2013, 20:34 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote

Merci pour ce tuto Fred !!!
_____________________________________________________
Back to top
yan33
Modérateurs
Modérateurs

Offline

Joined: 28 Aug 2011
Posts: 8,711
Sexe: Masculin

PostPosted: Fri Jul 5 2013, 23:03 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote

il me semble que des diodes seraient nécessaire pour les retours de courant afin d’éviter de cramer ta rx18
_____________________________________________________
fier d’être sur RCP
Back to top
Visit poster’s website
Fred
Les Spécialistes.
Les Spécialistes.

Offline

Joined: 12 May 2013
Posts: 217
Sexe: Masculin

PostPosted: Fri Jul 5 2013, 23:28 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote

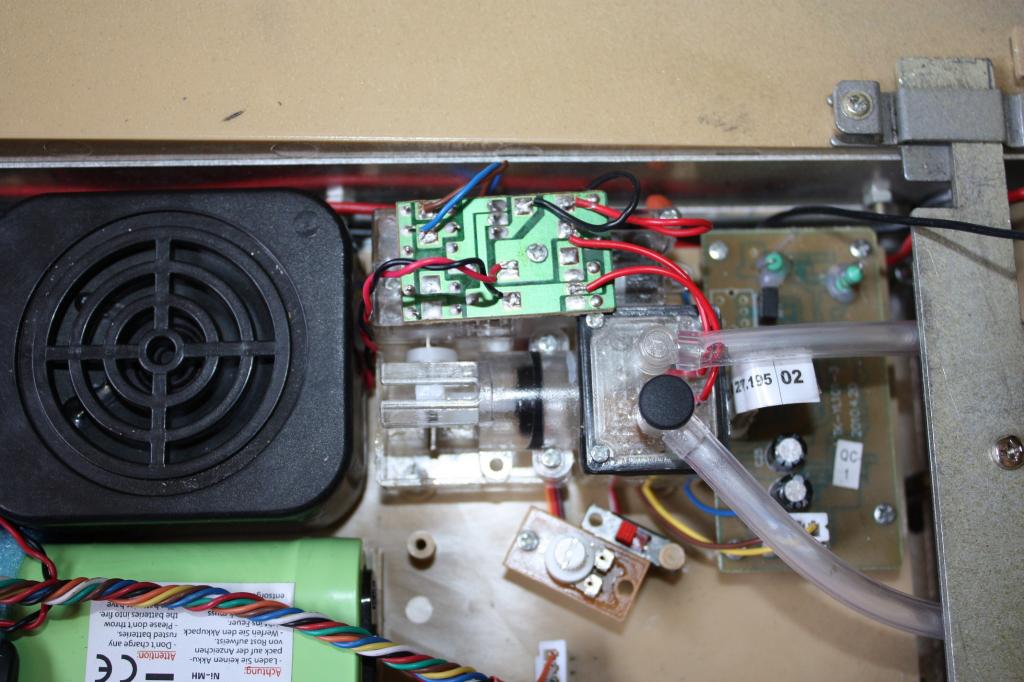

Il y a des diodes sur la carte electro du module de fumé. Je les prendrais en photo demain
Back to top
atol
Les Débutants.
Les Débutants.

Offline

Joined: 25 Jan 2015
Posts: 75
Sexe: Masculin

PostPosted: Sun Feb 1 2015, 12:18 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote

bonjour
je voudrais brancher ce systéme sur un bateau ...
le moteur est un 540 basique avec variateur, en plus du module HL fau t-il prendre la carte RX 18 et comment la brancher ?
merci pour votre aide
Back to top
bernard47
LES VETERANS .
LES VETERANS .

Offline

Joined: 07 Feb 2011
Posts: 2,438
Sexe: Masculin

PostPosted: Sun Feb 1 2015, 18:02 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote

bien Fred c'est super et presque pas de bruit de toute manière couvert par le bruit des moteurs
_____________________________________________________
Bin m'enfin ça ch'nille !!!
Back to top
Visit poster’s website
yan33
Modérateurs
Modérateurs

Offline

Joined: 28 Aug 2011
Posts: 8,711
Sexe: Masculin

PostPosted: Sun Feb 1 2015, 19:24 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote

Bernard si tu regardes bien le post d'il y a 2 ans typo typo typo typo
_____________________________________________________
fier d’être sur RCP
Back to top
Visit poster’s website
bernard47
LES VETERANS .
LES VETERANS .

Offline

Joined: 07 Feb 2011
Posts: 2,438
Sexe: Masculin

PostPosted: Sat Feb 14 2015, 14:10 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote

et moi aussi TYPO TYPO TYPO
_____________________________________________________
Bin m'enfin ça ch'nille !!!
Back to top
Visit poster’s website
Jeepy
Les Débutants.
Les Débutants.

Offline

Joined: 03 Jun 2017
Posts: 69
Sexe: Masculin

PostPosted: Sat Sep 21 2019, 09:07 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote

Hello, petit up sur le sujet,

je viens de recevoir le mien, il y a 3 groupes de fils: celui pour le rx18/ et 2 paires de rouge et noir.

Je fais comment? une paire par moteur?

merci d'avance de m'aider, je suis dans le brouillard TYPO TYPO TYPO TYPO TYPO

jeepy
Back to top
Sturm
LES VETERANS .
LES VETERANS .

Offline

Joined: 26 Jan 2010
Posts: 4,011
Sexe: Masculin

PostPosted: Sat Sep 21 2019, 10:58 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote

Tu as tout compris
_____________________________________________________
Rendez-vous à villers-Bocage.
Back to top
Jeepy
Les Débutants.
Les Débutants.

Offline

Joined: 03 Jun 2017
Posts: 69
Sexe: Masculin

PostPosted: Sat Sep 21 2019, 11:34 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote

merci, y a plus qu'à dc dc dc dc

au boulot
Back to top
CLOVIS
LES BAROUDEURS.
LES BAROUDEURS.

Offline

Joined: 03 Oct 2013
Posts: 1,254
Sexe: Masculin

PostPosted: Sat Sep 21 2019, 12:58 Post subject: Module fumée Reply with quote

Sauf si module proportionel ? Maintenant dit peut être une bêtise typo
https://www.rc-panzershop.fr/ekmps/shops/famo13/resources/Other/tkrx18.pdf
Back to top
Jeepy
Les Débutants.
Les Débutants.

Offline

Joined: 03 Jun 2017
Posts: 69
Sexe: Masculin

PostPosted: Sat Sep 21 2019, 13:30 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote

https://www.rctank.de/Unite-proportionnelle-de-fume-nouvelle-version

c'est celui-la...
Back to top
Jeepy
Les Débutants.
Les Débutants.

Offline

Joined: 03 Jun 2017
Posts: 69
Sexe: Masculin

PostPosted: Sat Sep 21 2019, 21:44 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote

Bilan de la journée,

merci a tous pour vos réponses.
Au final et sans vouloir faire de pub, rctank.de vend un générateur proportionnel de fumée spécifique pour les platines rx18 et taigen. Il marche super, j'ai envoyé une vidéo à Clovis mais j'arrive pas à la mettre en ligne.

voili voilou
Back to top
yan33
Modérateurs
Modérateurs

Offline

Joined: 28 Aug 2011
Posts: 8,711
Sexe: Masculin

PostPosted: Sun Sep 22 2019, 07:26 Post subject: Branchement module fumée proportionnel Heng Long Reply with quote

pour ta vidéo heberge la chez youtube ensuite tu cliques sur le bouton vidéo, tu y colles l'adresse youtube, tu enlève le S de https pour obtenir http et le tour est joué

sans être mauvaise langue profite bien de ton module tant qu'il fonctionne car sa durée de vie est très courte
