PostPosted: Sat Jul 7 2012, 15:04 Post subject: montage platine 2,4 ghz pour HL Reply with quote

aprés l'insistance de certains voici donc je l'espère une aide pour le montage de cette platine qui change considérablement le comportement d'un char Heng long

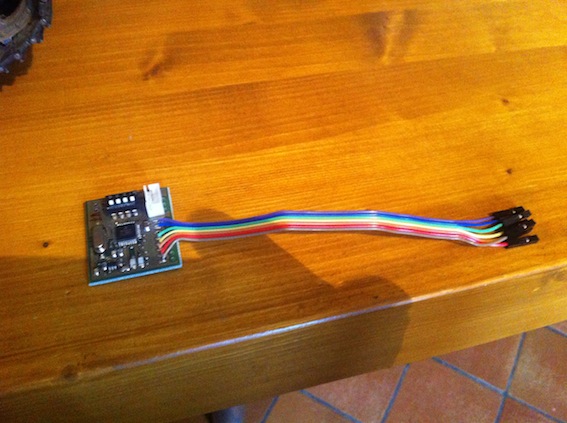

alors voici la bestiole :

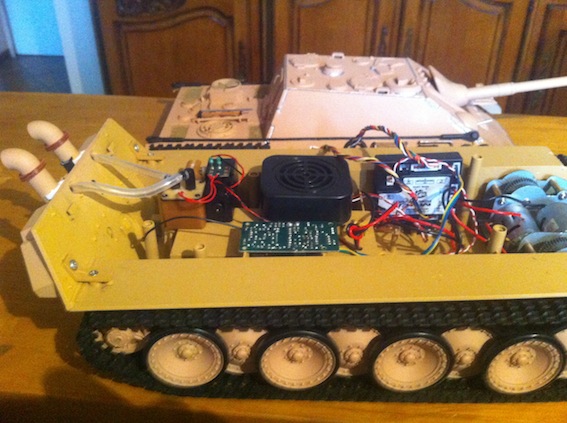

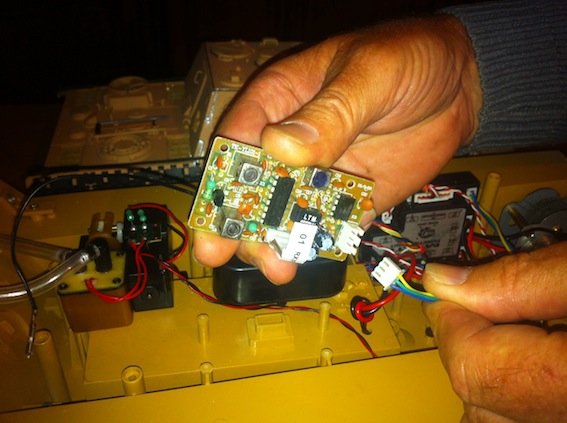

donc tout d'abord c'est bête mais il faut repérer ou se trouve la platine réception

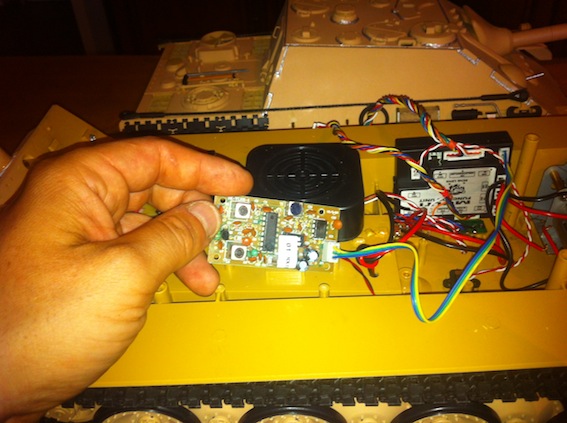

sur le jadg de nanard elle se trouve ici



De toute manière si vous avez un doute c'est la ou se trouve le quartz et d'ou repart le câble 3 fils qui va vers la RX 18

Bon continuons

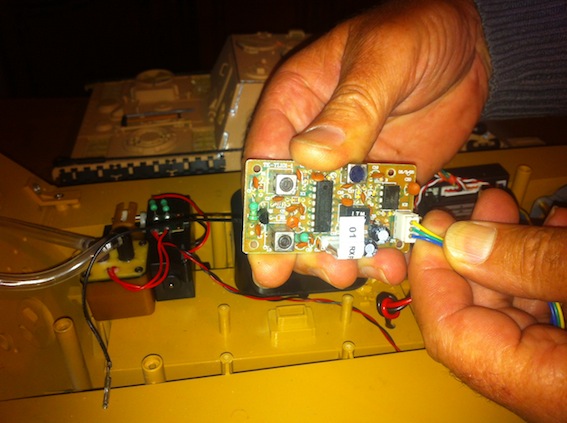

Donc on retire le câble sur le récepteur





il est trop fort quand même mon nanard !!!

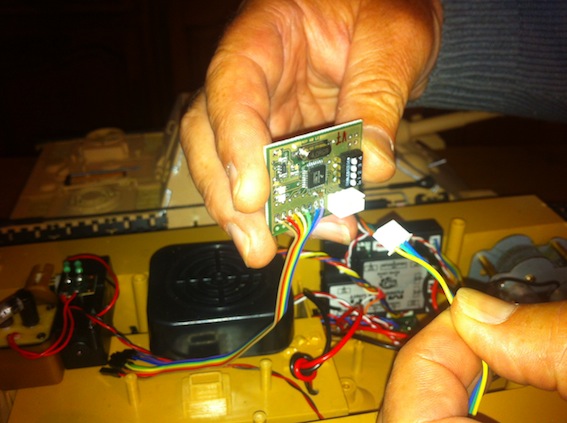

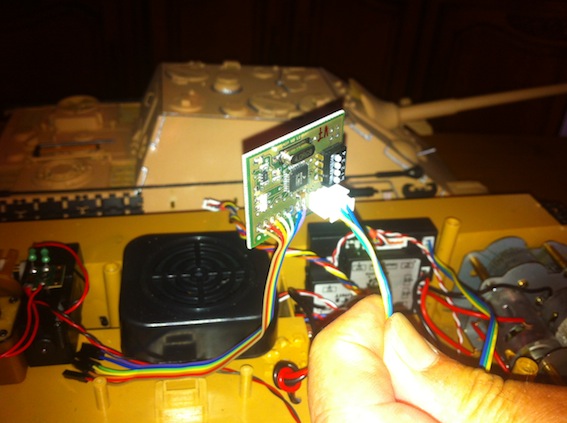

bon vu qu'il est lancé on va le rebrancher sur la nouvelle platine de réception

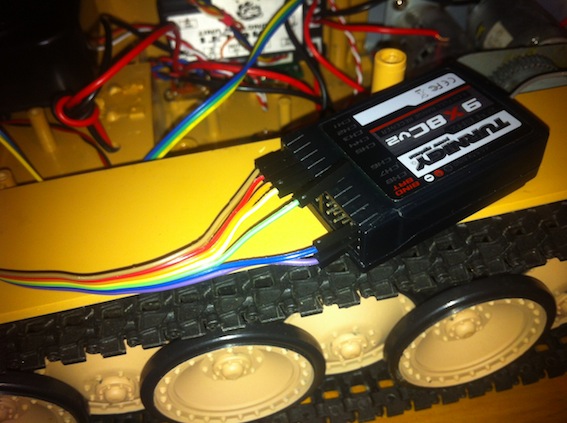

donc maintenant le raccordement sur votre récepteur 2,4 Ghz ( ici un récepteur turnigy )
alors faisons simple:
le cable marron sur le signal de la voie 1
le câble rouge sur le signale de la voie 2
le cable orange sur le signal de la voie 3
le câble jaune sur le signal de la voie 4
le câble vert est optionnel sur le signal de la voie 5
le cable violet sur le moins du récepteur
le câble bleu sur le + du récepteur

pour une petite aide sur un récepteur chaque voie dispose d'une cosse signal d'une cosse + et d'une cosse - donc a vous de voir sur votre récepteur



maintenant nous allons voir pour la dite programmation

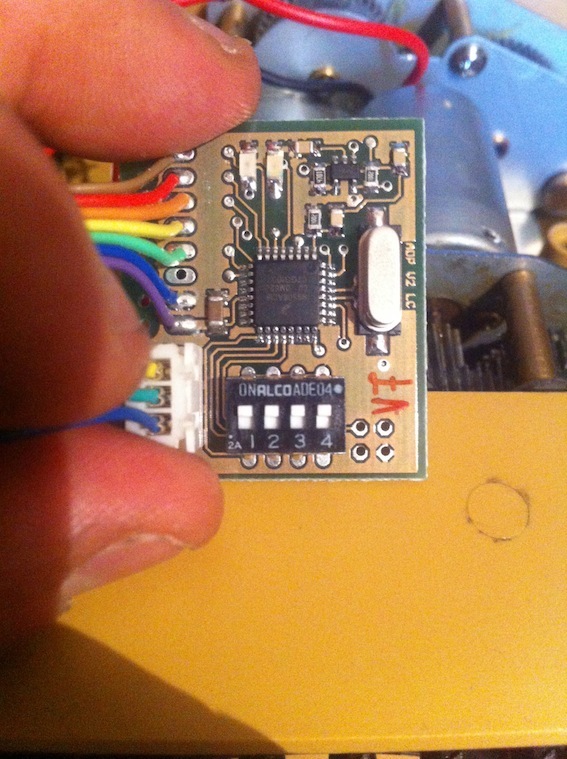

sur la photo suivante
on voit donc les 4 switchs numérotés de 1 à 4 c'était facile




le switch 1 permet le réglage initiale du positionnement des manches du récepteur ( a faire la première fois et c'est tout )
les switch 2 et 3 selon leur position détermine si c'est un char lever lourd etc .....
le switch 4 permet d'activer ou non la possibilité de pilotage d'un deuxième char

voici donc comment se déroule la programmation lors de la première utilisation :



nb: n'allez pas aussi vite que nanard sinon vous etes bon pour recommencer
(pffff vraiment un pilote précoce ce nanard )

Petite précision de dernière minute surtout ne pas changer le positionnement des switchs sous tension


_____________________________________________________
fier d’être sur RCP
Back to top
Visit poster’s website
Publicité






PostPosted: Sat Jul 7 2012, 15:04 Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
seb92
Administrateurs.
Administrateurs.

Offline

Joined: 04 Apr 2007
Posts: 12,411
Sexe: Masculin

PostPosted: Sat Jul 7 2012, 15:10 Post subject: montage platine 2,4 ghz pour HL Reply with quote

C'est parfait !!!!!!

Merci pour ce tuto Yan !!!!
_____________________________________________________
Back to top
yan33
Modérateurs
Modérateurs

Offline

Joined: 28 Aug 2011
Posts: 8,709
Sexe: Masculin

PostPosted: Sat Jul 7 2012, 15:11 Post subject: montage platine 2,4 ghz pour HL Reply with quote

de rien chef
plus tard comment monter l'anti cabris
_____________________________________________________
fier d’être sur RCP
Back to top
Visit poster’s website
bernard47
LES VETERANS .
LES VETERANS .

Offline

Joined: 07 Feb 2011
Posts: 2,438
Sexe: Masculin

PostPosted: Mon Jul 9 2012, 22:04 Post subject: montage platine 2,4 ghz pour HL Reply with quote

et voilà le travail les p'tits loups fallait juste demander quoi TYPO TYPO TYPO
_____________________________________________________
Bin m'enfin ça ch'nille !!!
Back to top
Visit poster’s website
yan33
Modérateurs
Modérateurs

Offline

Joined: 28 Aug 2011
Posts: 8,709
Sexe: Masculin

PostPosted: Mon Jul 9 2012, 23:00 Post subject: montage platine 2,4 ghz pour HL Reply with quote

et oui TYPO TYPO TYPO
_____________________________________________________
fier d’être sur RCP
Back to top
Visit poster’s website
Gayal
Modérateurs
Modérateurs

Offline

Joined: 27 Feb 2009
Posts: 4,760
Sexe: Masculin

PostPosted: Wed Jul 11 2012, 02:48 Post subject: montage platine 2,4 ghz pour HL Reply with quote

Mil merci pour ce tuto, voilà enfin, un montage qui va nous changer la vie et aussi grâce à vos explications.

lkpo jpji hlkjhl pour Nanard et le Yann du 47, pardon 33!!
Back to top
yan33
Modérateurs
Modérateurs

Offline

Joined: 28 Aug 2011
Posts: 8,709
Sexe: Masculin

PostPosted: Wed Jul 11 2012, 08:20 Post subject: montage platine 2,4 ghz pour HL Reply with quote

nous aussi on t'aime mon choupinou enfin surtout nanard TYPO TYPO TYPO TYPO TYPO TYPO TYPO
_____________________________________________________
fier d’être sur RCP
Back to top
Visit poster’s website
bernard47
LES VETERANS .
LES VETERANS .

Offline

Joined: 07 Feb 2011
Posts: 2,438
Sexe: Masculin

PostPosted: Wed Jul 11 2012, 20:05 Post subject: montage platine 2,4 ghz pour HL Reply with quote

bin oui alors!!!!!!!!!! TYPO TYPO TYPO TYPO
_____________________________________________________
Bin m'enfin ça ch'nille !!!
Back to top
Visit poster’s website
yan33
Modérateurs
Modérateurs

Offline

Joined: 28 Aug 2011
Posts: 8,709
Sexe: Masculin

PostPosted: Fri Jul 13 2012, 23:33 Post subject: montage platine 2,4 ghz pour HL Reply with quote

petite précision pour certains qui ne comprennent pas tout de suite
cette platine sers d'interface entre un récepteur lambda et la platine HL donc on peut y mettre n'importe quel récepteur dessus
que se soit du 2,4 Ghz du 41 mhz ou 27 mhz et ainsi de suite
_____________________________________________________
fier d’être sur RCP
Back to top
Visit poster’s website
Antoine
LES VETERANS .
LES VETERANS .

Offline

Joined: 07 Jun 2011
Posts: 2,473
Sexe: Masculin

PostPosted: Sat Jul 14 2012, 15:24 Post subject: montage platine 2,4 ghz pour HL Reply with quote

Tu sais ce qu'ils te disent ceux qui ne comprennent pas tout de suite ?.. typo
_____________________________________________________
http://forum-rc-warships.xooit.eu/index.php
Back to top
bernard47
LES VETERANS .
LES VETERANS .

Offline

Joined: 07 Feb 2011
Posts: 2,438
Sexe: Masculin

PostPosted: Sat Jul 14 2012, 21:12 Post subject: montage platine 2,4 ghz pour HL Reply with quote

et paf le Yan ça c'est fait TYPO TYPO TYPO
_____________________________________________________
Bin m'enfin ça ch'nille !!!
Back to top
Visit poster’s website
DEDE
Les Spécialistes.
Les Spécialistes.

Offline

Joined: 24 Dec 2010
Posts: 306
Sexe: Masculin

PostPosted: Thu Aug 2 2012, 23:40 Post subject: montage platine 2,4 ghz pour HL Reply with quote

Bonsoir Yan.
Je vois que tu as présenté le montage d'une platine 2,4 Ghz pour HL.
Possédant plusieurs Tigres, j'envisagerai de passer mon TIGRE II full métal en 2,4 Ghz.
Tout d'abord ma première question, y a t-il une grosse différence de pilotage et le système est-il plus sensible ? Eventuellement si tu peux me décrire succinctement les avantages.
A ce sujet j'ai vu que Franck propose un kit radio référencé KRC 2,4TG (radio - platine récepteur intégré avec ventilo). Faut--il acheter en plus la fameuse platine en 2.4 Ghz présentée ci-dessus ?
Y a t-il quelque chose à démonter ou a retirer du char actuel en cas d'installation de ce nouveau matériel?
Merci pour tes réponses.
Back to top
yan33
Modérateurs
Modérateurs

Offline

Joined: 28 Aug 2011
Posts: 8,709
Sexe: Masculin

PostPosted: Fri Aug 3 2012, 00:08 Post subject: montage platine 2,4 ghz pour HL Reply with quote

hello dédé,
alors pour reprendre dans l'ordre avec la platine de rctank.de oui le comportement s'en retrouve littéralement aussi fluide que du elmod ou du tamiya
les avantages :
tu peux donc avoir une simulation d'inertie selon ton type de char : léger, mi lourd, lourd
tu te retrouves avec un vrai émetteur et donc très sensible dans les commandes

ce que propose Franck n'est ni plus ni moins que le même système mais directement en 2,4 ghz inconvénient : tu te retrouves avec un émetteur par module et pour ce qui est de la finesse des commandes je ne sais pas ce que ça vaut mais bon ....

et pour finir tu demontes juste la platine du quartz comme expliquer sur le debut du tuto et tu mets juste la platine avec un recepteur qui va avec ta radio en 2.4ghz
_____________________________________________________
fier d’être sur RCP
Back to top
Visit poster’s website
DEDE
Les Spécialistes.
Les Spécialistes.

Offline

Joined: 24 Dec 2010
Posts: 306
Sexe: Masculin

PostPosted: Fri Aug 3 2012, 08:57 Post subject: montage platine 2,4 ghz pour HL Reply with quote

Merci Yan pour ces explications.
Afin de pouvoir effectuer cette permutation, sans rien oublier, peux tu me dire le matériel nécessaire à acquérir chez rc tanck (radio-commande, il y en a plusieurs - platine - récepteur - peut-être des câbles ?).
N'étant pas trop fort en la matière, tes conseils et appréciations sont les bienvenus.
Back to top
DEDE
Les Spécialistes.
Les Spécialistes.

Offline

Joined: 24 Dec 2010
Posts: 306
Sexe: Masculin

PostPosted: Fri Aug 3 2012, 18:54 Post subject: montage platine 2,4 ghz pour HL Reply with quote

Pour toi Yan / Voici ce que propose RC tank.de. Le kit complet en 2.4 Ghz pour char HL et autres.
Il me semblerait que la platine de réception, soit plus performante que l'ensemble du kit proposé, au sujet de certains réglages que tu as mentionné, notamment la simulation d'inertie. A cela j'ai repéré une télécommande en 2.4 Ghz + delta 4 voies Jamara , version char (vendue avec le récepteur). L'ensemble est plus onéreux que le kit, mais serait peut-être plus intéressante d'emploi que ce dernier.
Qu'en penses tu ???
Back to top
yan33
Modérateurs
Modérateurs

Offline

Joined: 28 Aug 2011
Posts: 8,709
Sexe: Masculin

PostPosted: Fri Aug 3 2012, 23:13 Post subject: montage platine 2,4 ghz pour HL Reply with quote

pourquoi tout prendre chez rctank.de il n'y a pas que lui sur le marché

alors pour faire simple tu prends chez lui donc la platine d'adaptation environ 50€ fdp compris
puis tu vas chez hobbyking prendre par exemple celle la qui fonctionne très bien avec le système
http://www.hobbyking.com/hobbyking/store/__16238__HobbyKing_HK6S_2_4Ghz_FHS…
et la tu t'en sors pour moins de 40€ fdp inclus
donc au final tu te retrouves avec un vrai systeme rc fiable pour moins de 100€ fdp compris donc je pense que c'est plus interressant que ce que te propose rctank.de non ?????
_____________________________________________________
fier d’être sur RCP
Back to top
Visit poster’s website
DEDE
Les Spécialistes.
Les Spécialistes.

Offline

Joined: 24 Dec 2010
Posts: 306
Sexe: Masculin

PostPosted: Sat Aug 4 2012, 07:57 Post subject: montage platine 2,4 ghz pour HL Reply with quote

Merci Yan pour tous ces renseignements.
Back to top
bernard47
LES VETERANS .
LES VETERANS .

Offline

Joined: 07 Feb 2011
Posts: 2,438
Sexe: Masculin

PostPosted: Fri Aug 10 2012, 23:15 Post subject: montage platine 2,4 ghz pour HL Reply with quote

oui DEDE je confirme j'ai équipé mon KT tout métal comme l'a si bien décrit Yan, plus rien à voir avec les commandes HL de base TYPO
_____________________________________________________
Bin m'enfin ça ch'nille !!!
Back to top
Visit poster’s website
DEDE
Les Spécialistes.
Les Spécialistes.

Offline

Joined: 24 Dec 2010
Posts: 306
Sexe: Masculin

PostPosted: Sun Aug 12 2012, 23:05 Post subject: montage platine 2,4 ghz pour HL Reply with quote

Ok Bernard - J'attend le paquet de la poste, peut-être demain. Dès que j'aurai un peu plus de temps je procéderai à ce montage.
Back to top
loscorp
Guest

Offline




PostPosted: Wed Sep 12 2012, 18:23 Post subject: montage platine 2,4 ghz pour HL Reply with quote

désolé de relancer le sujet,
voila j'ai acheter une platine chez rc tank. Plus moultes pièces pour modification.

pour celle ci les couleurs sont comment dire marron, marron, marron, marron et marron seul les rouge et noir change du bleu et violet
donc par rapport a la photo je situe l' emplacement de mes multiple marrons en esperant qu'ils correspondent.

par contre pour les voies.. mais pour ma part ma radio est à la base pour un helico( et oui on utilise les choses laissée de coté) et ya pas de voies quelqu'un aurait il deja mis le pieds dans
un plat pareil? ou eu une expérience quelconque dans le bizarre?

pour les switch le numéro un correspond t il au failsafe?

merci pour ceux qui pourront répondre, sinon bah advienne que pourra
